<< Оглавление >> Условные обозначения |

|

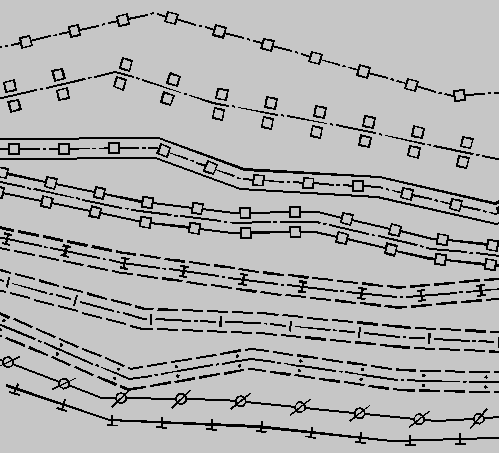

В ветви Условные обозначения сетей в топодереве в закладке ГЕНПЛАН собраны знаки сетей.
Знаки реализованы с помощью собственных объектов (геонов) (аналогично топографическим знакам – тополиниям). В 3D – это трехмерная линия, а в плане – условный знак сети.
Для каждого знака (аналогично отрисовке топознаков и проектных знаков) выводится окно установок операций создания и редактирования, где запрашивается режим создания и параметры операции.
Со знаками можно работать как с обычными типами линий (см.).
В работе -
Отрисовка опор эстакады. Программа позволит выбрать из библиотеки нужный тип опоры и расставить опоры по оси эстакады. Предусматривается возможность расширения и ведения библиотеки опор пользователем.
Инженерная сеть в канале. Программа предусматривает удобную отрисовку инженерной сети в канале – запрашивается ее ширина и способ привязки при ее отрисовке. Также программа предусматривает автоматическую стыковку одних каналов с другими (автоматическая врезка) и отрисовку камер (запрашивается длина и ширина камеры).
