Разбивочная ведомость

Previous pageReturn to chapter overviewNext page

фильм фильм2

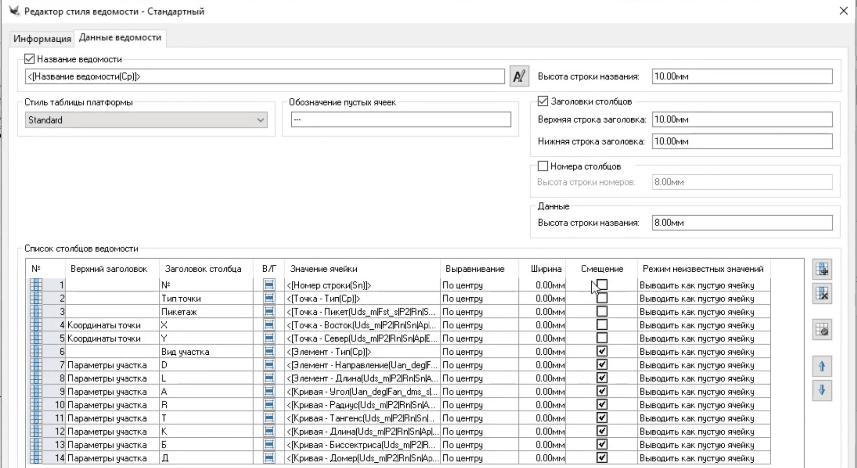

Стиль:

clip0903

В стиле данной ведомости есть понятие смещенного столбца (столбец Смещение) и, соответственно, нет сортировки.

Для данной ведомости возможны выражения - свои инф. поля, они с подписями не коррелируют

clip0910
clip0911

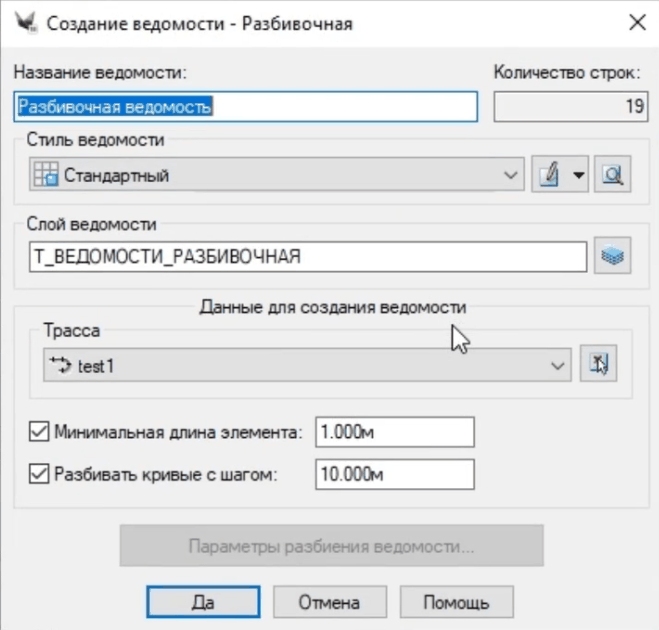

При создании ведомости разбивки оси необходимо выводится диалоговое окно:

clip0902

В диалоге настраиваются параметры:

•    Название ведомости,

•    Стиль ведомости – выбирается из выпадающего списка,

Слой ведомости,

Данные для создания ведомости:

Трасса

•    Минимальная длина элемента,

•    Шаг разбивки кривых.





Установив все параметры, нажмите кнопку Да, выберите трассу.

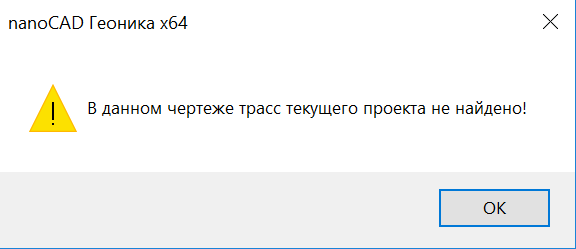

Если ее нет:

clip0943



Далее в чертеже укажите точку вставки ведомости.

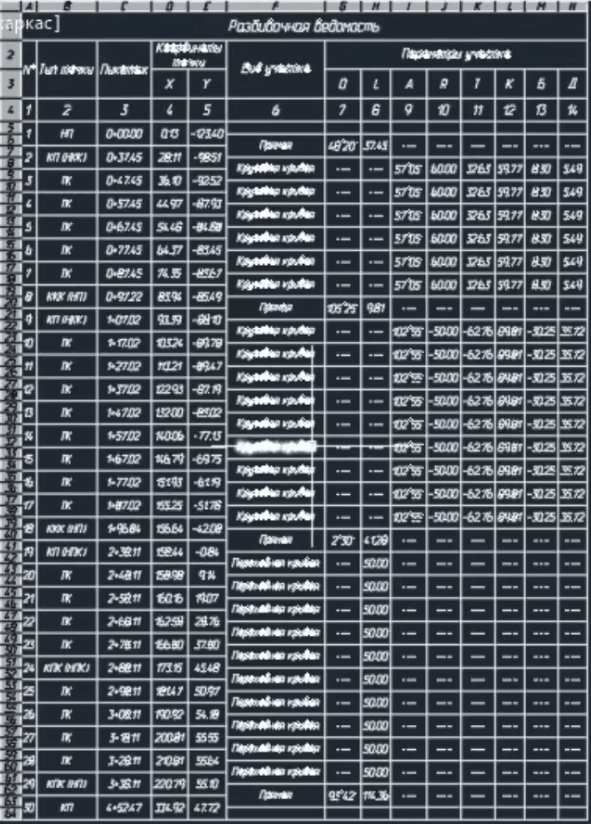

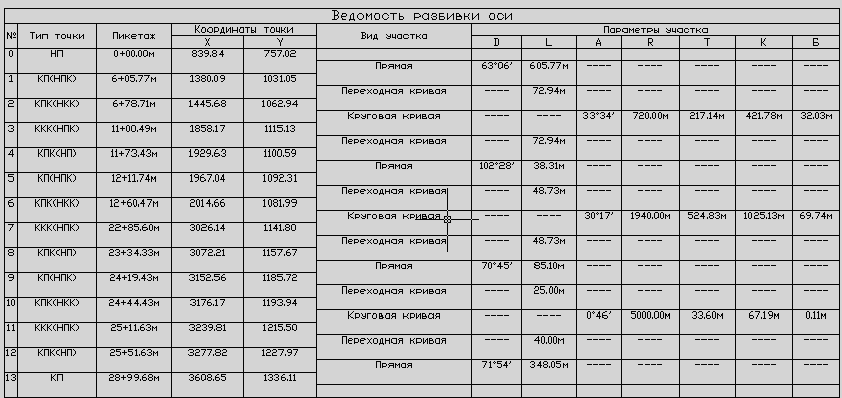

Ведомость отрисовывается на экране. Это примитив платформы – Таблица.

clip0764
