При создании ведомости углов поворотов выводится диалоговое окно с параметрами формируемой ведомости.

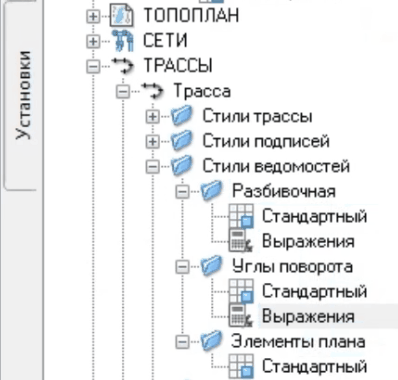

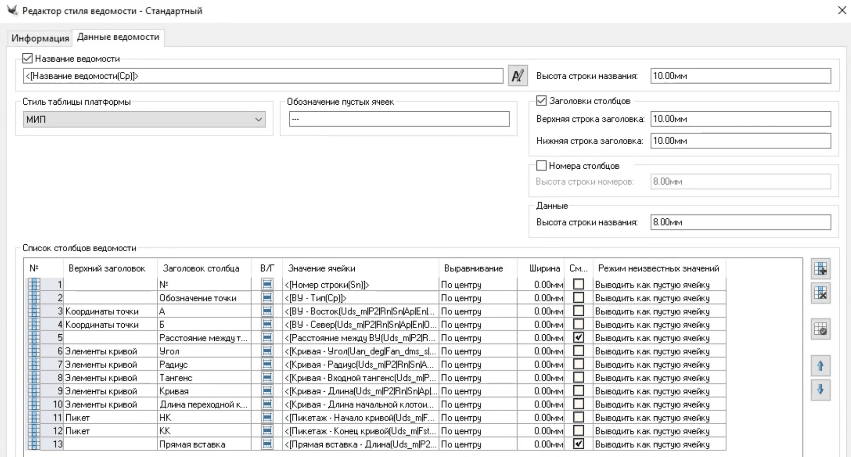

Стиль:

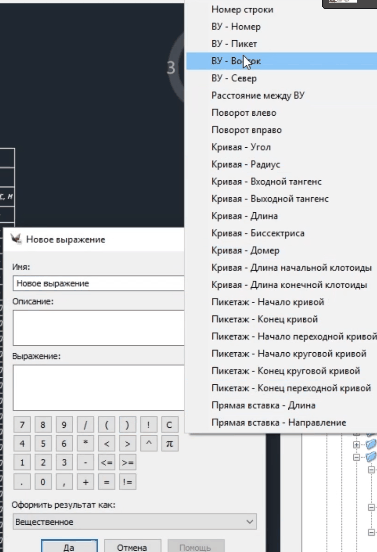

Для данной ведомости возможны выражения - свои инф. поля, они с подписями не коррелируют

Создание:

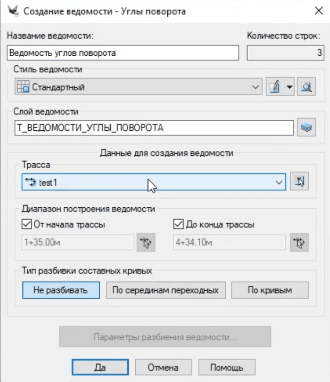

В диалоге настраиваются параметры:

• Название ведомости;

• Стиль ведомости – выбирается из выпадающего списка;

• Слой ведомости – можно выбрать из списка или ввести название самостоятельно;

• Трасса (выбрать или указать);

• Диапазон построения ведомости (начало и конец, выбрать или указать);

• Тип разбивки составных кривых: не разбивать, по серединам переходных, по кривым.



Тут тоже смещенные столбцы - ничего не сортируется.



Установив все параметры, нажмите кнопку Да, а на чертеже укажите точку вставки ведомости.

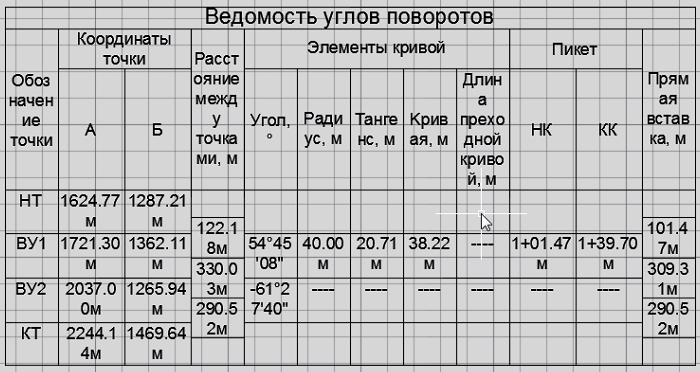

Ведомость отрисовывается на экране.
