Последовательность звеньев
|
<< Оглавление >> Последовательность звеньев |

|
Назначение
Элемент предоставляет последовательный набор звеньев, которые также могут быть объединены в фигуру.
Присоединение

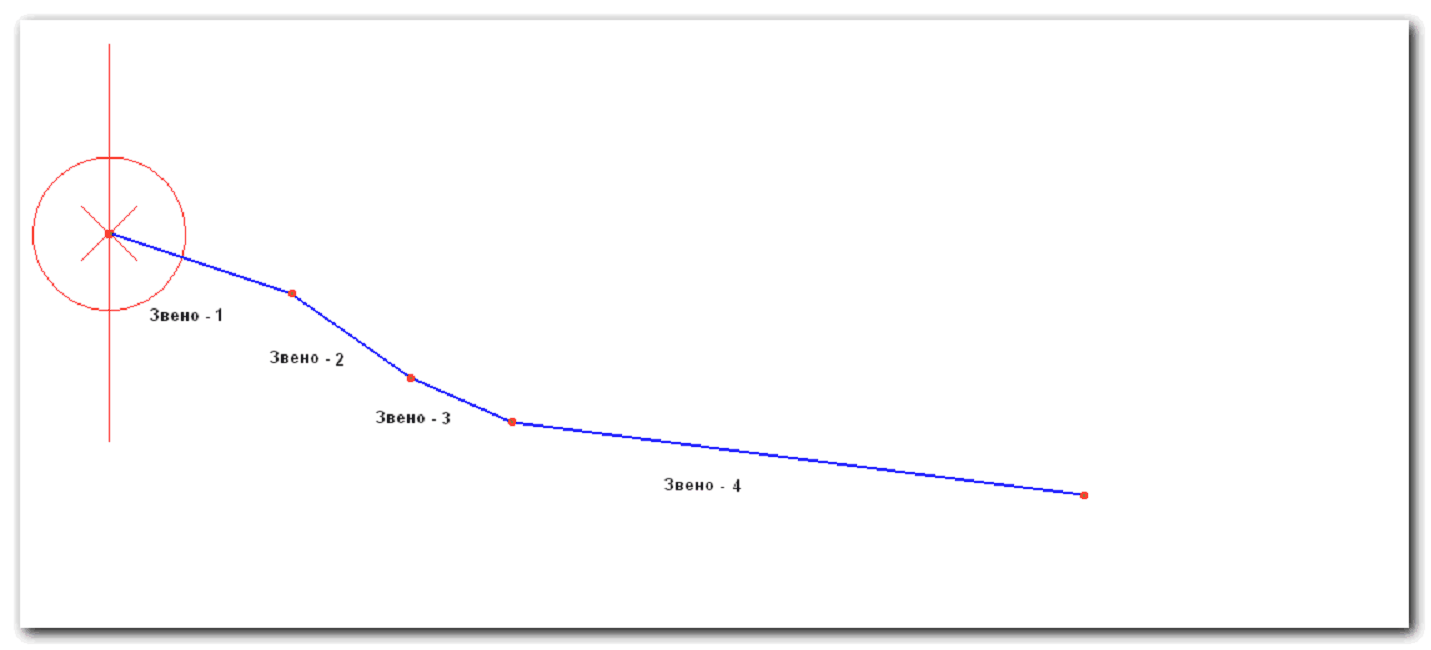

Точка привязки находится на внутреннем крае первого звена "Звено-1".
Параметры
Показатель |
Описание |
Тип |
Значение по умолчанию |
Сторона |
Указывает направление элемента конструкции. |
Слева / Справа |
Слева |
Код фигуры |
Определяет код фигуры, если последовательность звеньев замкнута |
Текстовое, коды отделены символом «,» |
Фигура1 |
Смещение 1-10 |
Определяет смещение звена 1-10 |
числовое |
0 м |
Отметка 1-10 |
Определяет отметку звена 1-10 |
числовое |
0 м |
Нормальный режим
Данный элемент конструкции предназначен для создания последовательности звеньев, объединив их в один элемент. Если последовательность звеньев замкнутая, т. е. крайняя точка последнего звена совпадает с точкой привязки элемента, то звенья образуют фигуру .
Режим компоновки
Данный элемент конструкции в режиме компоновки отображает всю последовательность звеньев и фигуру в соответствии с установленными стилями.
