ТочкаПривязкиСВетвлением

Previous pageReturn to chapter overviewNext page

Элемент конструкции создает точку привязки, присоединенную к двум элементам одновременно. Это позволяет изменить набор элементов внутри конструкции в зависимости от (внешних) условий, избегая излишнего дублирования последующих элементов. Сам элемент в проектном сечении не отображается



clip0813

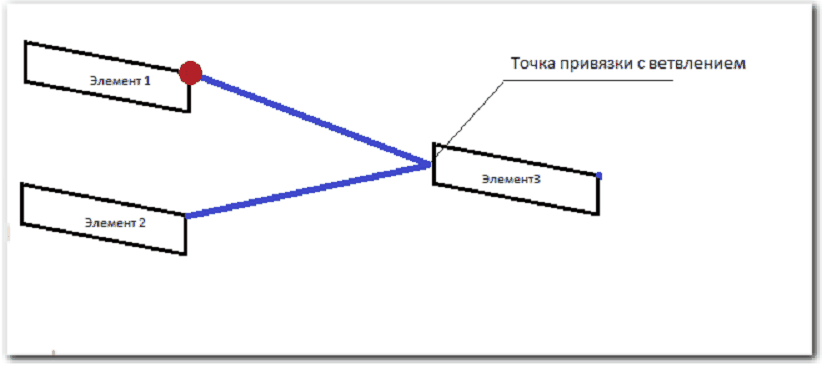

На схеме под элементами 1 2 и 3 подразумевается последовательность элементов. Последовательность элементов «Элемент3» будет привязана к одному из созданных элементов («Элемент1» или «Элемент2») и будет создана в том случае, если «Элемент1» или «Элемент2» присутствует в сечении.



Примечание: Предполагается, что оба элемента «Элемент1» и «Элемент2» не могут присутствовать на одном проектном сечении одновременно (т. е. условия, при которых они создаются должны быть взаимно исключающими). В случае, если оба элемента все-таки созданы одновременно, точка привязки элемента 3 будут совпадать с точкой привязки элемента «ТочкаПривязкиСВетвлением».



Присоединение



Объектами присоединения являются точка привязки и помеченная точка. Данный элемент конструкции можно вставлять слева или справа от точки привязки.



Параметры



Показатель

Описание

Тип

Значение по умолчанию

Сторона

Указывает направление элемента конструкции.

Слева / Справа

Слева

Помеченная точка

Вторая точка привязки элемента.

Помеченная точка



Компоновка – Ширина

Задает длину линии, изображающей данный элемент конструкции в режиме компоновки. В сочетании с параметром «Компоновка – Уклон» позволяет задавать положение самого условного элемента и присоединенных к нему элементов конструкции, при этом он сам не отображается и не оказывает влияния на проектный профиль.

Числовое, положительное

0 м

Компоновка – Уклон

Уклон линии, изображающей данный элемент конструкции в режиме компоновки. В сочетании с параметром «Компоновка – Ширина» позволяет задавать положение самого условного элемента и присоединенных к нему элементов конструкции, при этом он сам не отображается и не оказывает влияния на проектный профиль.

Числовое, положительное или отрицательное

600 %





Целевые параметры

Нет.



Нормальный режим



Элемент не отображается.



Режим компоновки



Данный элемент конструкции в режиме компоновки отображает два звена с заданными точками привязки.
