Элемент создается аналогично элементу Односкатная полоса движения с той разницей, что значение ширины, уклона и смещения базовой точки берется с учетом рассчитанного виража трассы.

Внимание: Элементов ОдноскатнаяПолосаДвиженияСВиражом в конструкции должно быть не больше двух. Один из них будет рассматриваться как полоса слева, второй – как полоса справа. Уклоны полос и их ширины полностью определяются виражом, т.о. параметры «Ширина полосы» и «Уклон верхней части» учитываются только во время компоновки.

Внимание: Параметры виража напрямую задают только уклон верхней части. Уклон основания вычисялется таким образом, чтобы разница между уклоном верхней части и базовым уклоном оставалась неизменной (согласно параметрам элемента). Т.о. в проектном сечении используется лишь разница между значениями параметров «Уклон основания» и «Уклон верхней части».

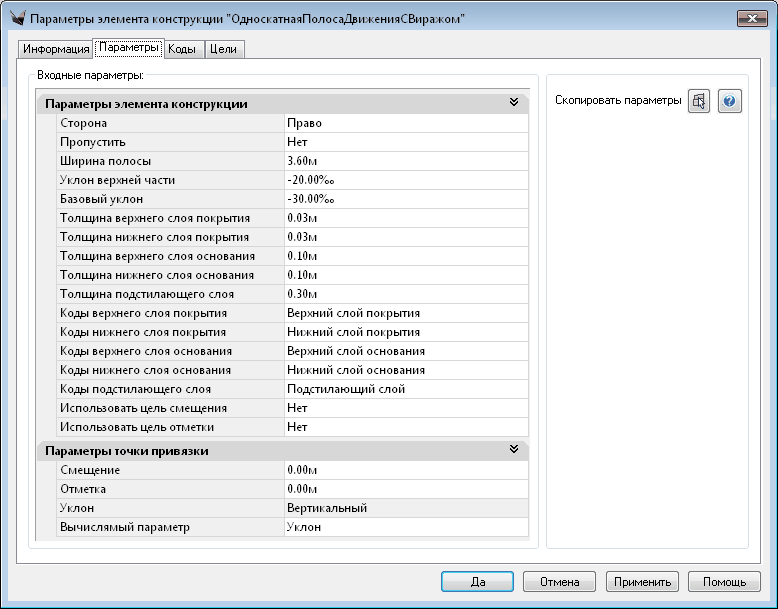

clip3184
