Построение поверхности (расчет триангуляции)

Previous pageReturn to chapter overviewNext page

embim255

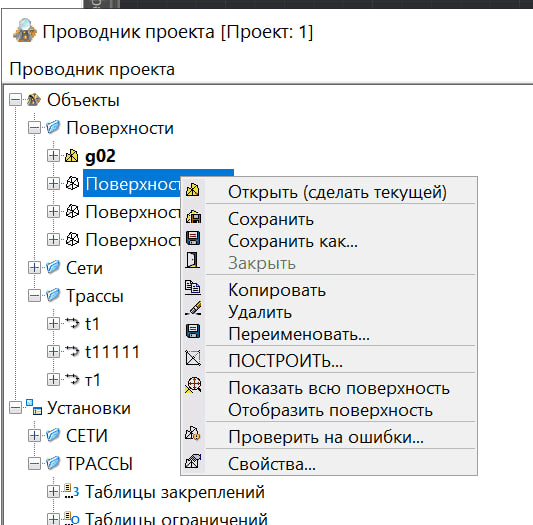

Построение поверхности (расчет триангуляции Делоне с учетом границ, горизонталей и структурных линий рельефа) производится по пункту меню Построить поверхность, вызываемого из основного (выпадающего или кнопочного) или правого меню на имени поверхности в Проводнике.

new_re39

Пункт становится доступным, если для поверхности указаны какие-либо входные данные – точки тем или иным способом (обязательно) и, возможно, границы триангуляции, горизонтали и структурные линии.

При этом вначале опять выводится окно свойств. (От вывода его можно отказаться, указав соответствующий флажок – "Показывать диалог перед построением".)

Все поступившие на вход точки объединяются, причем дубли очень быстро исключаются. На основе всей поступившей информации о точках создается новый поименованный файл.

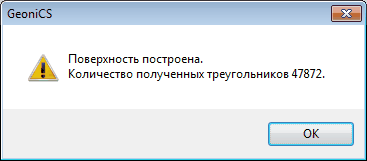

Построение поверхности сопровождается соответствующим индикатором, а затем выводится информационное сообщение с указанием числа граней.

(Отсутствуют ограничения на число точек, граней и точность координат.

clip1214

В окне статистики приводится статистика построенной поверхности.

clip1215

Построенную поверхность нужно сохранить в проекте. Это можно сделать автоматически (см. выше) или вручную, выбрав пункт меню.

При перестроении поверхности (т. е. построении после Редактирование поверхности) в Свойства поверхности  можно задать опции – подключить историю Флипов и Применить данные границ, которые образовались после Удаление граней (треугольников) с опцией созданием новой границы..
