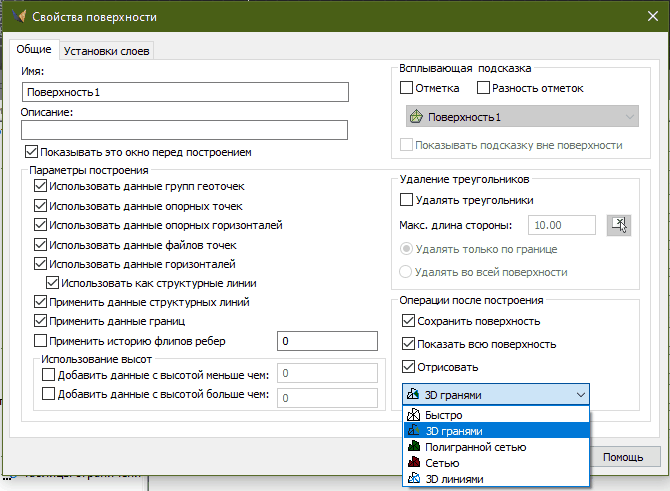

Свойства поверхности – диалоговое окно активизируется из соответствующего пункта выпадающего меню (последнего пункта Свойства...). Свойства используются при триангулировании и размещении результатов в чертеже.

clip0162

На этом этапе можно добавить описание поверхности, если его не было, либо откорректировать существующее описание;

здесь можно динамически (перед построением) регулировать источники данных – файлы точек, группы геоточек, границы;

удалять точки, находящиеся вне границ;

задавать два числа, задающие диапазон высот точек, используемых в триангуляции (несколько усложненно, но очень гибко);

применить историю флипов ребер.

Операции после построения поверхности.

В этом разделе можно выставить следующие параметры:

сохранять ли результаты расчета триангуляции,

показать всю поверхность после завершения ее расчета («_Zoom _All» поверхности),

не отрисовывать сразу же или отрисовать – пока одним из трех вариантов:

быстрая отрисовка в экран, а не в чертеж (правда, перед этим надо позиционироваться на поверхность – в частности, включить флажок Показывать всю поверхность, т.к. при любом движении линии исчезают.),

3D гранями – основной способ,

полигранной сетью – только, если граней < 32тыс. (иначе выйдет сообщение о невозможности),

сетью.





clip0675

Перед отрисовкой поверхности на слой все примитивы с этого слоя стираются.

Флажки «Всплывающая подсказка позволяет выводить подсказку с отображением отметки поверхности или рабочей отметки (разности) двух заданных поверхностей: текущей и указанной. Внимание: в Установках платформы Рисование (Drafting) должен быть включен флажок AutoSnap Tooltip.

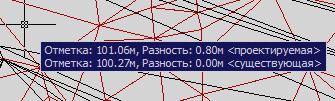

Если после значения отметки стоит символ «*» – отметка была экстраполирована по ближайшему треугольнику. Между символами <  и > – стоит имя поверхности.
