<< Оглавление >> Установки отображения опорных точек и уклоноуказателей |

|

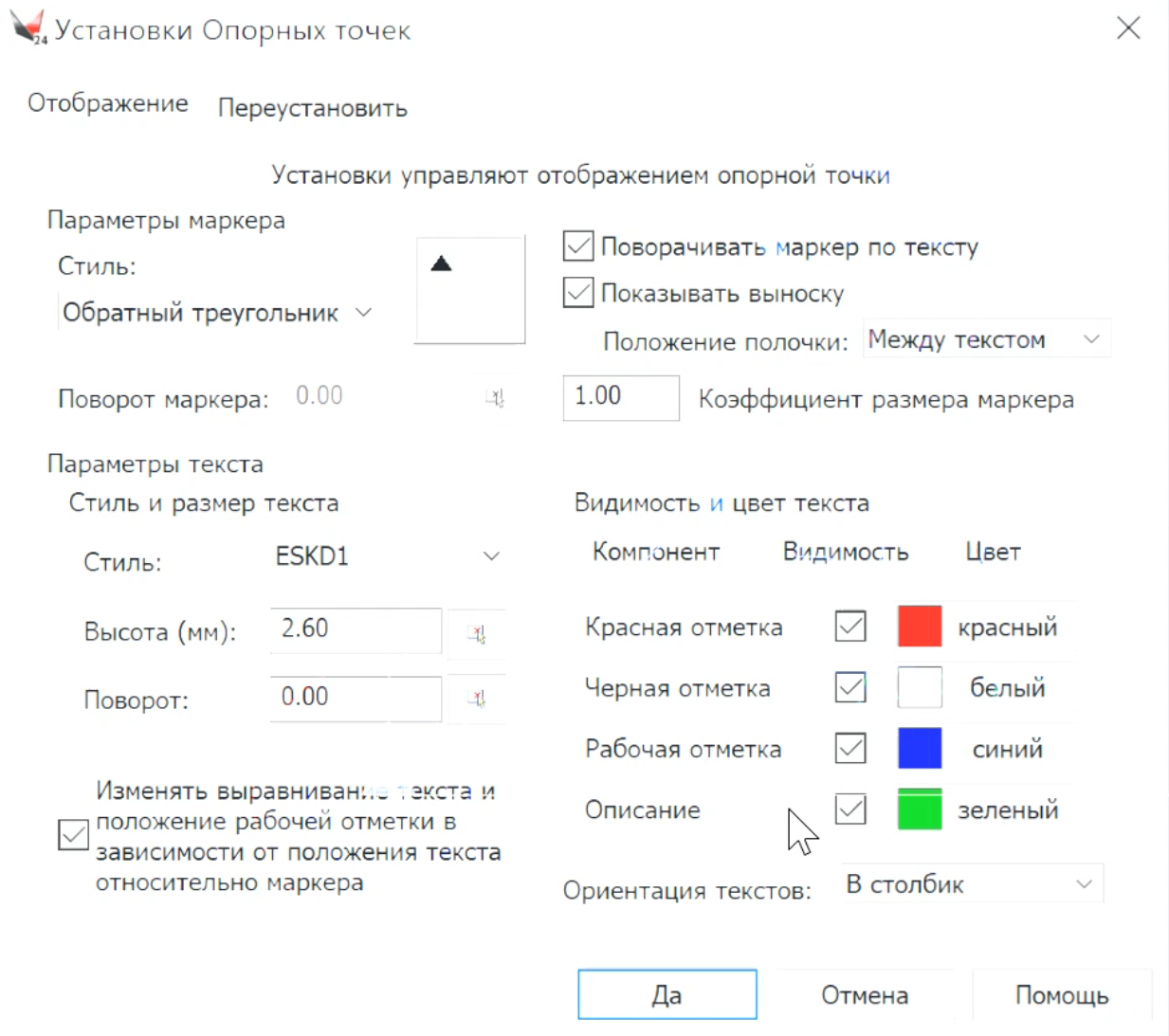

Опорные точки вставляются в соответствии с начальными установками, но потом пользователь может настроить их вид с помощью данного пункта меню.

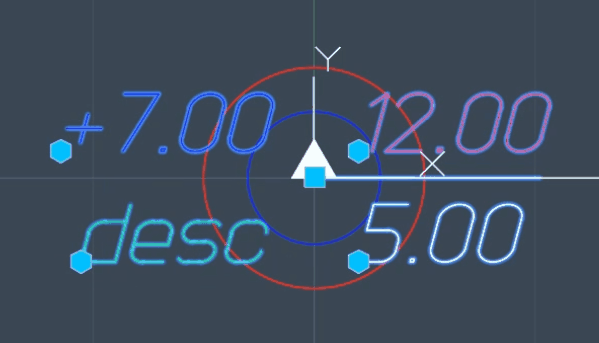

Стандартное отображение

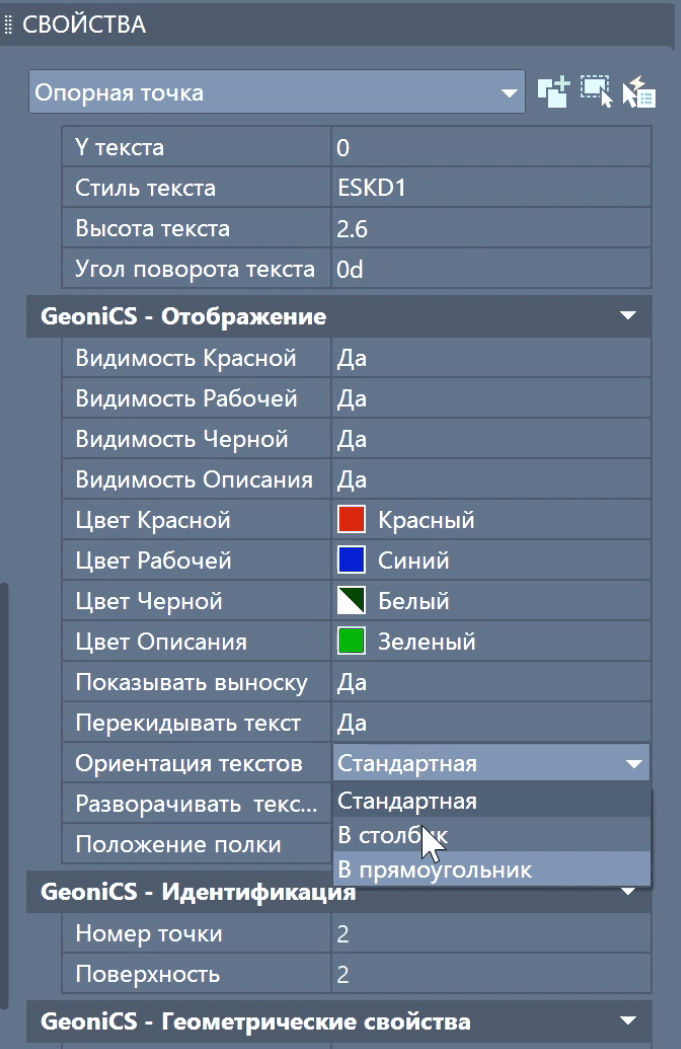

Свойства:

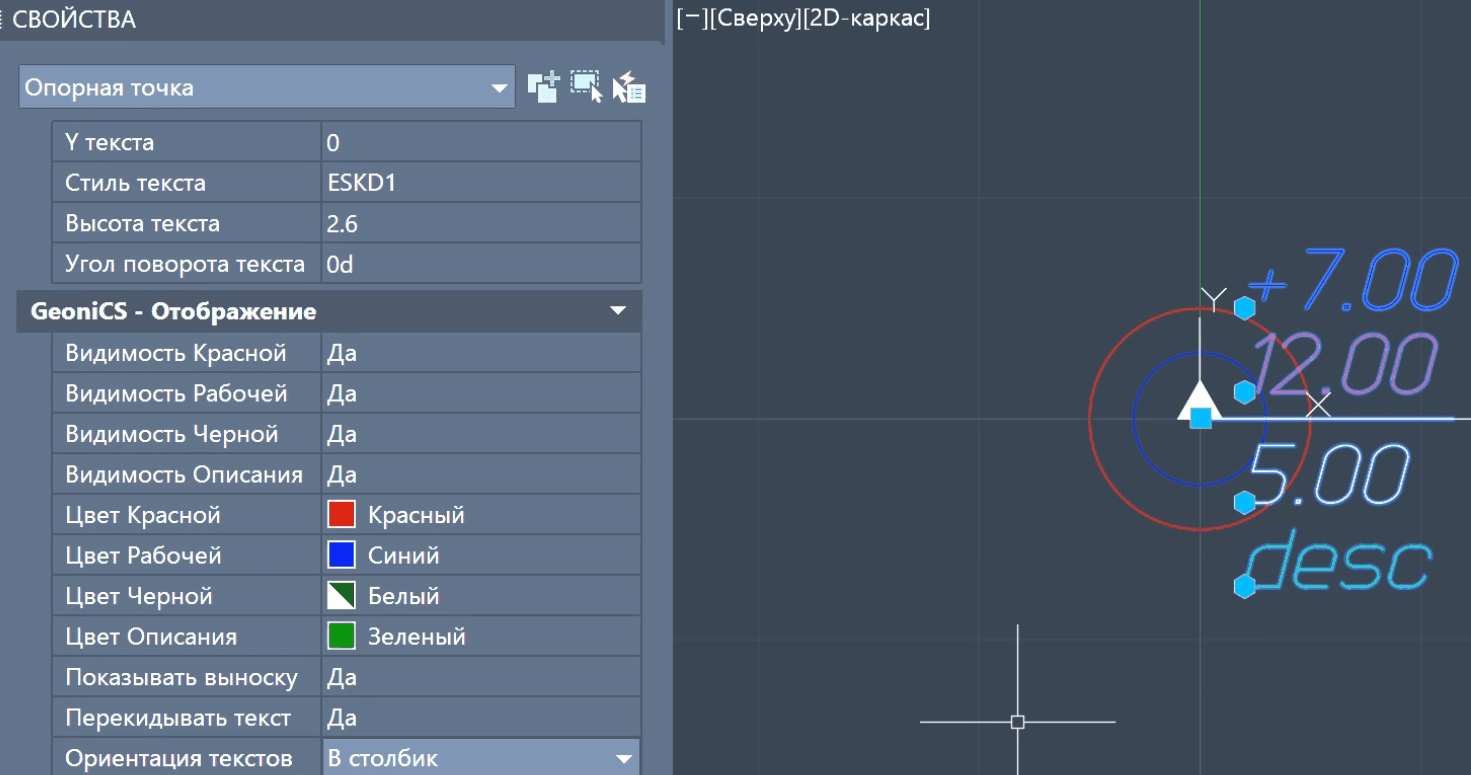

В столбик:

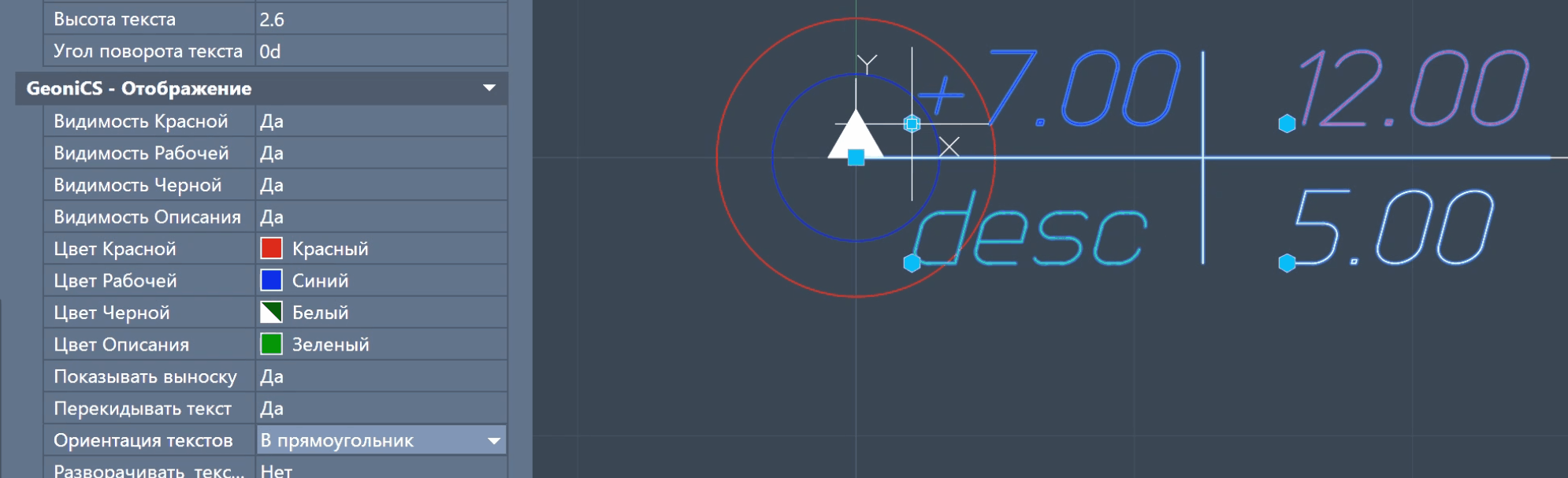

В прямоугольник:

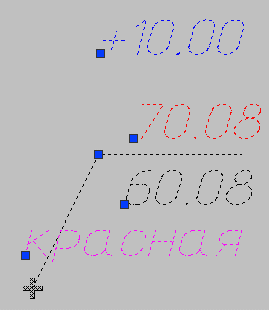

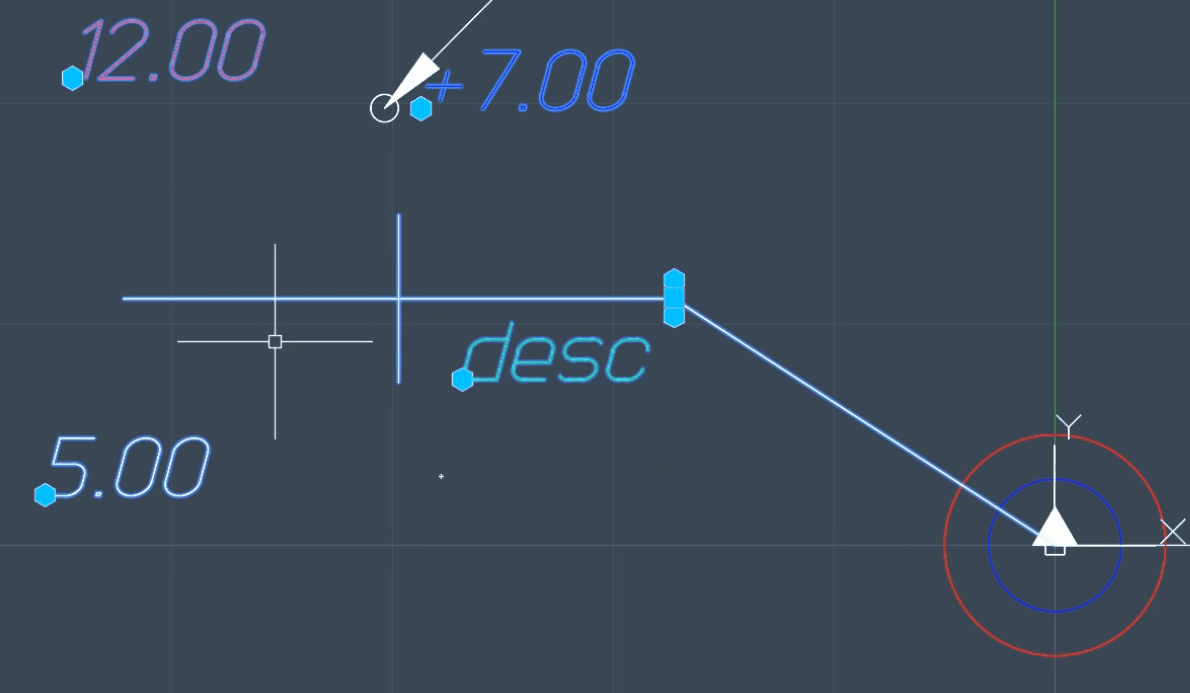

Отдельные подписи можно перемещать с помощью ручек.
Есть 2 грипа для сброса позиций для всех 3 видов.
При оттягивании всего текста появляются 2 грипа.
При нажатии верхнего весь текст перемещается назад.
При оттягивании отдельных подписей при нажатии нижнего они смещаются на место (точку вставки).
При оттягивании текста и подписей при нажатии верхнего грипа вохвращается текст, а подписи остаются оттянутыми.
Т.е. при нажатии на оба – возвращается всё. Это и в Переустановка опорных точек (возврат всего).
Вызов Установок можно сделать как из меню, так и из всплывающего меню – выбрав только опорные точки и нажав правую клавишу мыши.
Выбирать точки можно стандартно – по примитиву или по слою.

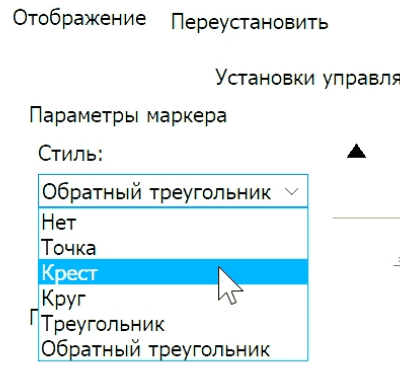

Параметры маркера: Поворачивать маркер по тексту: если повернуть текст (см. Параметры текста -- Поворот), будет ли поворачиваться маркер.
Коэффициент размера маркера – возможность изменять размер маркера с помощью коэффициента относительно высоты текста.
Размер маркера пропорционален размеру текста. Коэффициент зашит жестко.
Параметры текста:
Изменять выравнивание текста и положение рабочей отметки в зависимости от его положения относительно маркера (соотносится с выноской)

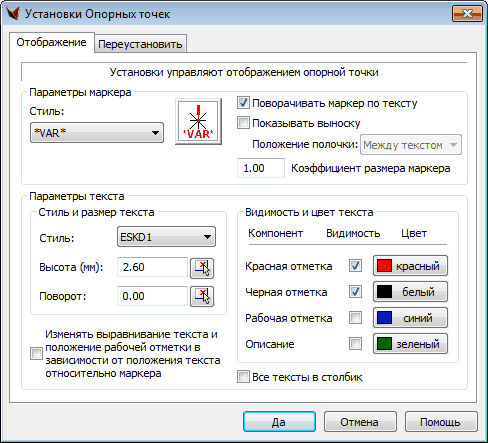

Если у выбранных точек – разные атрибуты отображения, у поля Стиль будет такой вид:
Это – "переменное значение". Флажки показываются серым цветом. Если ничего не трогать, ничего не изменится, всё останется как есть.
Если изменить параметры отображения, у выбранных точек они сразу же будут изменены в чертеже.
Можно задавать положение каждой из отметок или описания с помощью ручек.
Можно задать, чтоб отметки описание выстраивались в столбик.

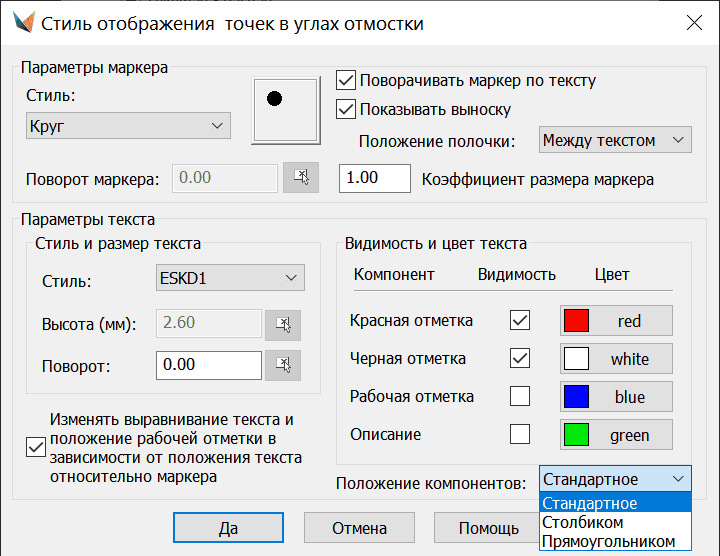

Кроме того, из этого же меню можно задать минимум параметров отображения уклоноуказателей
Внимание. Для пространства листа возможно изменение вида ОТ – выноска и вкладка (в другую сторону или под другим углом.
Чтоб этого избежать, нужно в копии чертежа
1. перейти в каждый вьюпорт (в каждом может быть своя ПСК – UCS).
2. сделать Regen
3. преобразовать их в изображение (де–факто в блок) – Утилиты. Преобразование геонов в изображение
При этом исходные примитивы удалить.
Тогда изменений части геонов, которые меняют направление в зависимости от ПСК, не будет.
