Добавление

Для добавления новых данных консистенции следует выбрать пункт Новый… из контекстного меню Данные консистенции:

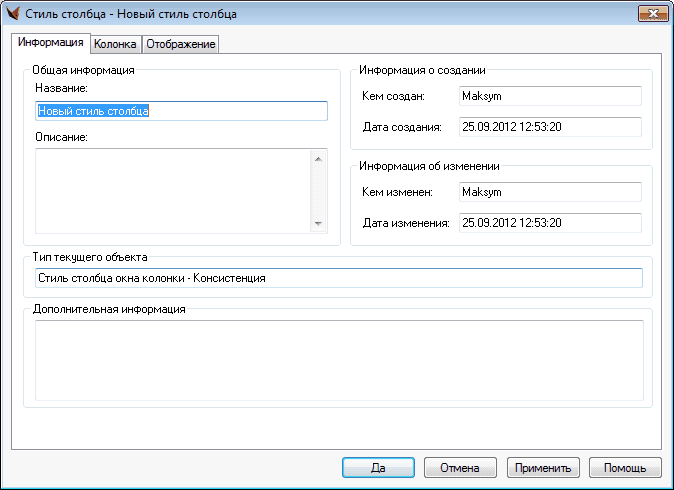

Диалоговое окно данных консистенции состоит из трех вкладок – Информация, Колонка, Отображение:

На вкладке Информация следует задать:

• Название,

• Описание,

• Дополнительную информацию.

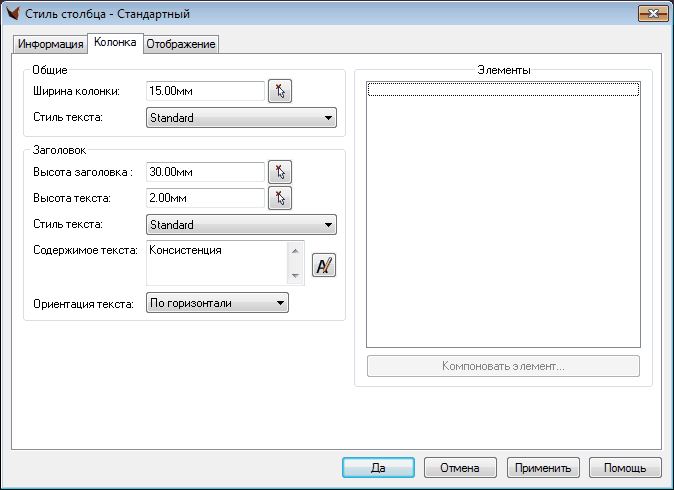

На вкладке Колонка следует задать:

• Общие параметры:

• Ширину,

• Стиль текста.

• Параметры заголовка:

• Высоту заголовка,

• Высоту текста,

• Стиль текста,

• Содержимое текста,

• Ориентацию текста.

• Подпись элемента.

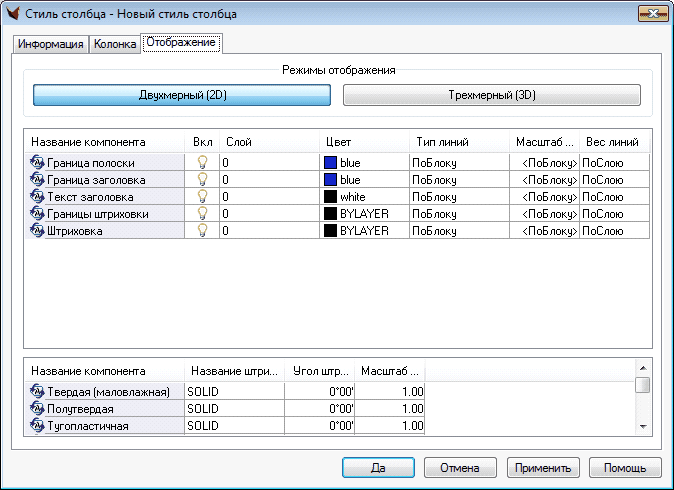

На вкладке Отображение следует задать параметры отображения для:

• Границы полоски,

• Границы заголовка,

• Текста заголовка,

• Границы элемента,

• Подписи элемента,

• Штриховки элемента.

Для каждого параметра следует задать:

• Слой,

• Цвет,

• Тип линий,

• Масштаб и вес линий.

Также на вкладке Отображение следует задать параметры штриховки для различных типов консистенции:

• Название,

• Угол,

• Масштаб.

   ·   Параметры заголовка:

·  Высоту заголовка,

·  Высоту текста,

·  Стиль текста,

·  Содержимое текста,

·  Ориентацию текста.



Редактирование

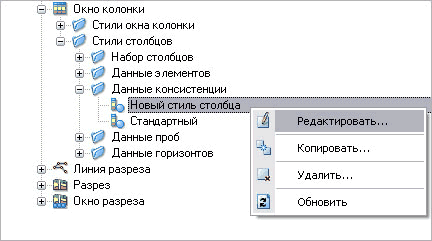

Для редактирования данных консистенции следует выбрать пункт Редактировать… из контекстного меню данных консистенции:





Редактирование данных консистенции происходит аналогично добавлению.



Удаление

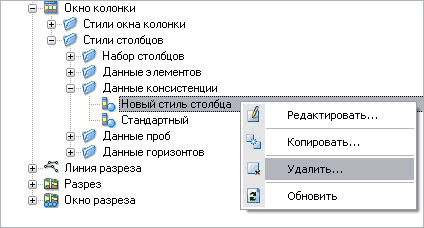

Для удаления данных консистенции следует выбрать пункт Удалить… из контекстного меню данных элемента:
