Создание грунтов

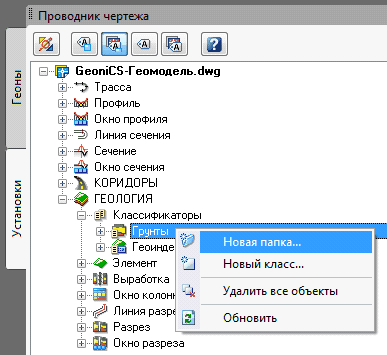

Для создания нового класса грунта следует выбрать пункт Новый класс в контекстном меню Грунты.

Диалоговое окно создания класса грунта состоит из двух вкладок:

Информация и Штриховка.

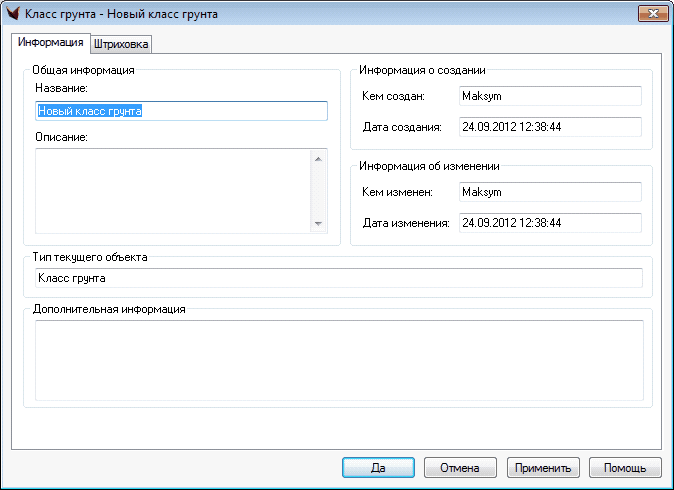

На вкладке Информация следует задать:

• название грунта,

• описание грунта.

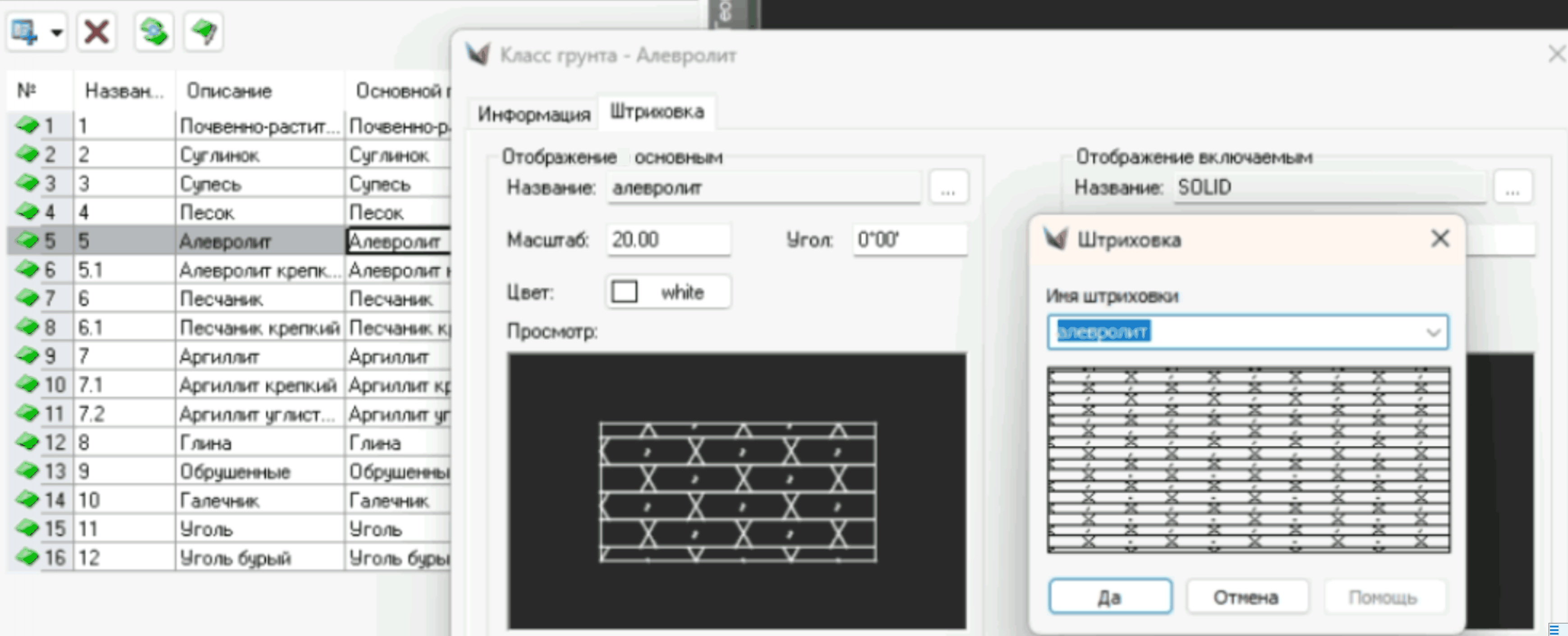

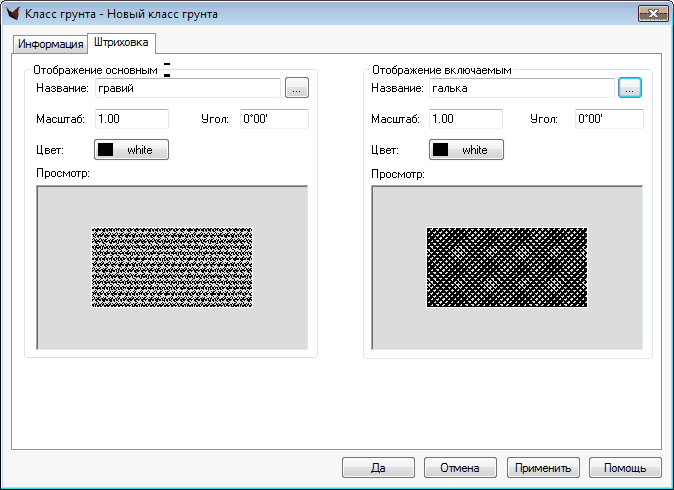

На вкладке Штриховка следует задать:

• Штриховку для основного грунта (название, масштаб, угол поворота, цвет),

• Штриховку для грунта включения (название, масштаб, угол поворота, цвет).



Есть возможность предварительного просмотра.



См. Создание файла штриховки



Редактирование грунтов

Для редактирования грунта следует:

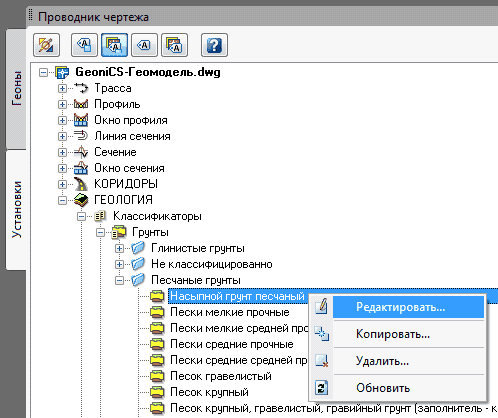

·         Выбрать пункт Редактировать в контекстном меню грунта.

Редактирование грунта происходит аналогично созданию грунта.



Удаление грунтов

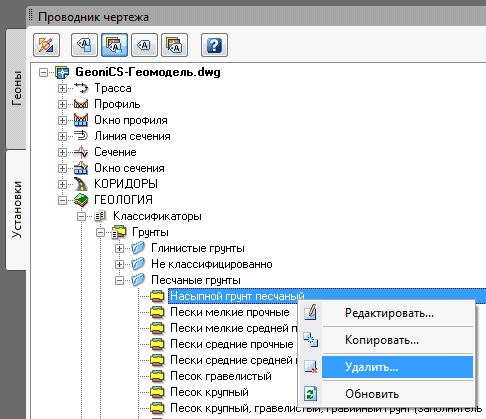

Для удаления грунта следуетВыбрать пункт Удалить в контекстном меню грунта.

Если грунт назначен как используемый по умолчанию, удаление его невозможно.

В рамках классификатора можно перетягивать классы внутри одного dwg и копировать классы между чертежами.



Вопрос: Строю разрез по выработкам – и отображается и штриховка, и заливка (подложка).  Как отобразить штриховку основного грунта на разрезе?

Ответ:  В Классификаторе грунтов (в установках геомодели) надо создать отдельную папку с грунтами своего проекта и настроить каждый грунт вручную. Не использовать грунты из папок, имеющихся в шаблоне.  Тогда появится штриховка.



Штриховки  C:\Program Files\Nanosoft\nanoCAD GeoniCS x64 24.0\ncadiso.pat

 См. Создание файла штриховки
