Двускатная полоса движения
|
<< Оглавление >> Двускатная полоса движения |

|
Назначение
Данный элемент конструкции создает двускатную полосу движения с отдельным элементом управления поперечным уклоном дополнительного слоя основания, а также с возможностью управления положением гребня дополнительного слоя основания путем указания целевой трассы.
Присоединение

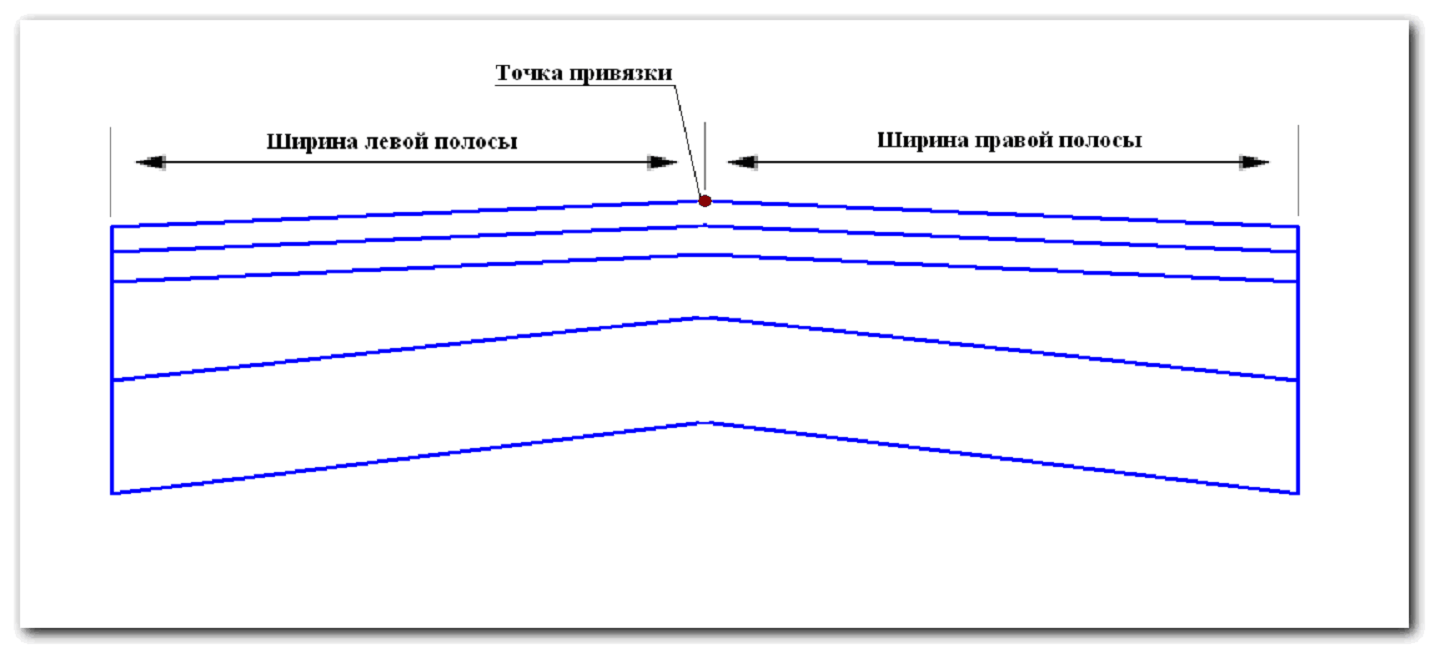

Точка привязки расположена в начале первого звена.
Параметры

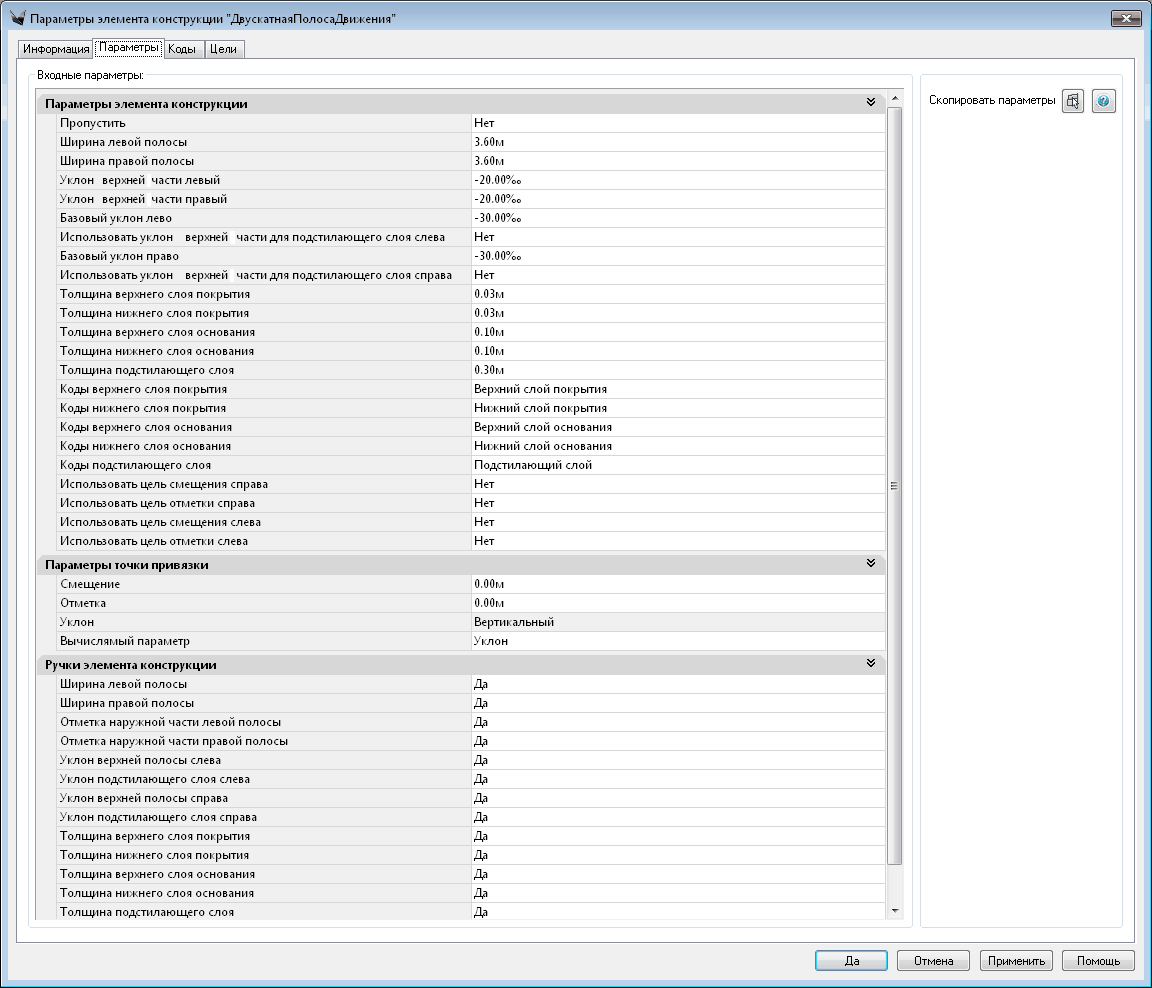

Показатель |
Описание |
Тип |
Значение по умолчанию |
Ширина левой полосы |
Ширина левой полосы движения от смещения внутреннего края до смещения наружного края |
Числовое, неотрицательное |
3.60 м |
Ширина правой полосы |
Ширина правой полосы движения от смещения внутреннего края до смещения наружного края |
Числовое, неотрицательное |
3.60 м |
Левый откос |
Поперечный уклон левой полосы движения |
Числовое, неотрицательное |
-20.00‰ |
Правый откос |
Поперечный уклон правой полосы движения |
Числовое, неотрицательное |
-20.00‰ |
Базовый откос лево |
Указывает значение поперечного уклона для материалов основания и дополнительного слоя основания. |
Числовое, неотрицательное |
-30.00‰ |
Базовый откос право |
Указывает значение поперечного уклона для материалов основания и дополнительного слоя основания. |
Числовое, неотрицательное |
-30.00‰ |
Глубина покрытия 1 |
Толщина слоя покрытия 1 (нулевое значение – пропустить) |
Числовое, неотрицательное |
0.03 м |
Глубина покрытия 2 |
Толщина слоя покрытия 2 (нулевое значение – пропустить) |
Числовое, неотрицательное |
0.03 м |
Глубина базового слоя |
Толщина слоя основания в точке гребня |
Числовое, неотрицательное |
0.10 м |
Глубина основания |
Толщина дополнительного слоя основания |
Числовое, неотрицательное |
0.30 м |
Коды слоя 1 |
Список кодов первого слоя. Коды отделены запятыми. |
текстовое |
Фигура 1 |
Коды слоя 2 |
Список кодов второго слоя. Коды отделены запятыми. |
текстовое |
Фигура 1 |
Коды базового слоя |
Список кодов базового слоя. Коды отделены запятыми. |
текстовое |
База |
Коды основания |
Список кодов основания. Коды отделены запятыми. |
текстовое |
Основание |
Использовать цель смещения справа |
Указывает, нужно ли использовать цель для определения ширины правой полосы |
Да/Нет |
Нет |
Использовать цель отметки справа |
Указывает, нужно ли использовать цель для определения уклона правой полосы |
Да/Нет |
Нет |
Использовать цель смещения слева |
Указывает, нужно ли использовать цель для определения ширины левой полосы |
Да/Нет |
Нет |
Использовать цель отметки слева |
Указывает, нужно ли использовать цель для определения уклона левой полосы |
Да/Нет |
Нет |
Целевые параметры
Параметр |
Описание |
Статус |
Смещение справа |
Используется для переопределения фиксированного значения параметра «Ширина правой полосы» и привязки конца полосы к объекту на чертеже. Типы объектов, используемые для указания смещения: трассы, полилинии, структурные линии и коды точек сечения. |
Дополнительно |
Отметка справа |
Используется для переопределения фиксированного значения параметра «Базовый откос справа» и привязки отметки конца полосы к объекту на чертеже. Используемые типы объектов: профили, 3D полилинии, структурные линии и коды точек сечения. |
Дополнительно |
Смещение слева |
Используется для переопределения фиксированного значения параметра «Ширина левой полосы» и привязки конца полосы к объекту на чертеже. Типы объектов, используемые для указания смещения: трассы, полилинии, структурные линии и коды точек сечения. |
Дополнительно |
Отметка слева |
Используется для переопределения фиксированного значения параметра «Базовый откос слева» и привязки отметки конца полосы к объекту на чертеже. Используемые типы объектов: профили, 3D полилинии, структурные линии и коды точек сечения. |
Дополнительно |
Режим компоновки
Данный элемент конструкции в режиме компоновки отображает звенья, определенные входными параметрами.

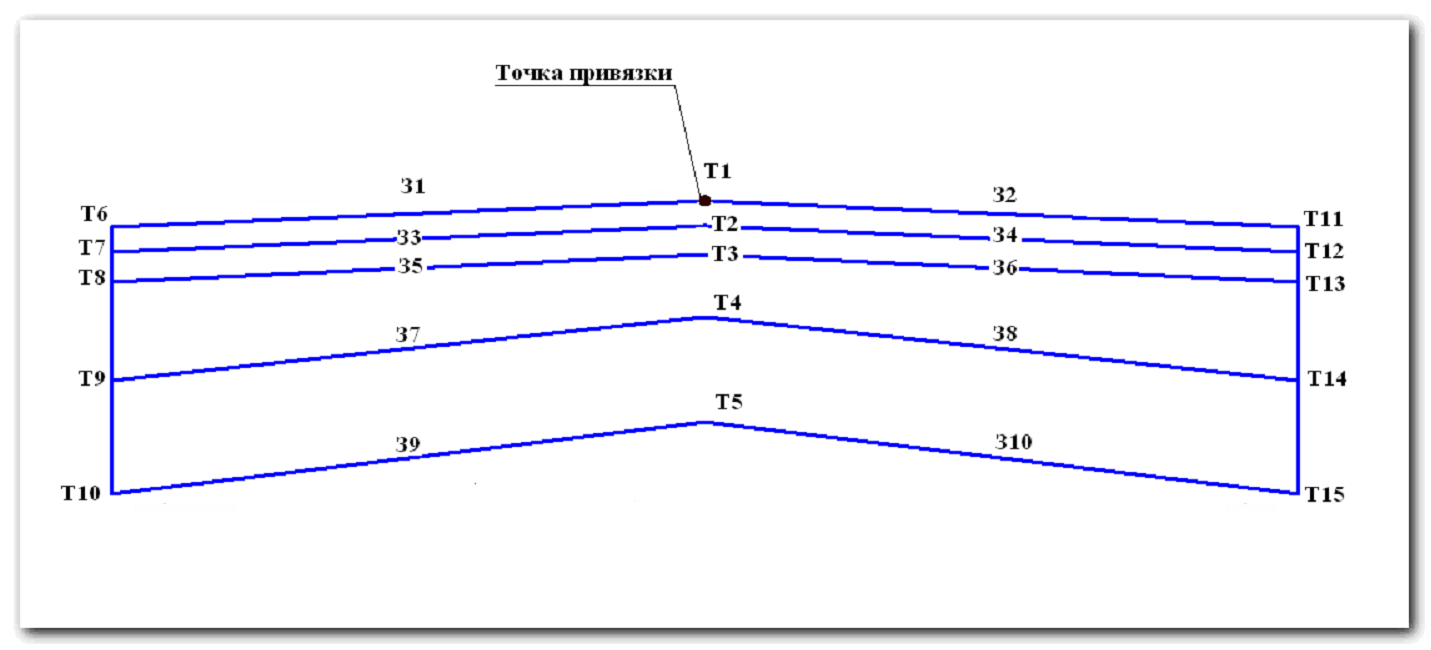

Коды точек, звеньев и фигур
Точка, Звено или Фигура |
Код |
Описание |
Т1 |
Гребень |
Точка гребня на проектной поверхности |
Т2 |
КПЧ, Гребень мощение 1 |
|
Т3 |
КПЧ мощение 1, Гребень мощение 2 |
|
Т4 |
КПЧ мощение 2, Гребень база |
|
Т5 |
КПЧ база, Гребень основание |
|
Т6, Т11 |
КПЧ |
Край дорожного покрытия на проектной поверхности |
Т7, Т12 |
КПЧ мощение 1 |
|
Т8, Т13 |
КПЧ мощение 2 |
|
Т9, Т14 |
КПЧ база |
|
Т10, Т15 |
КПЧ основание |
|
З1, З2 |
Верх, Покрытие |
Проектная поверхность |
З3, З4 |
Мощение 1 |
|
З5, З6 |
Мощение 2 |
|
З7, З8 |
База |
Поверхность дополнительного слоя основания |
З9, З10 |
Основание |
Поверхность основания |
Схема кодирования
