Создание красных профилей вручную

Previous pageReturn to chapter overviewNext page

фильм   фильм2


Запрашивается окно для добавления профиля. Если оно есть, его можно указать.

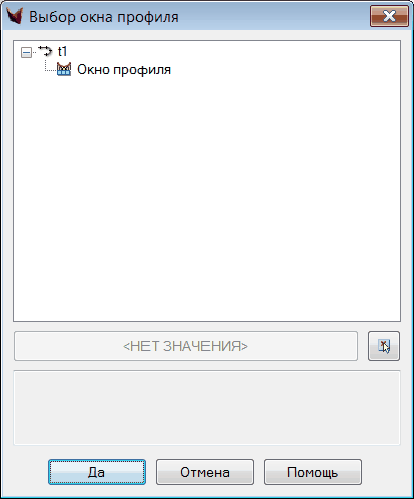

Выбрать можно из чертежа или вывести диалог, где перечислены все трассы и соответствующие им окна профиля

clip0146

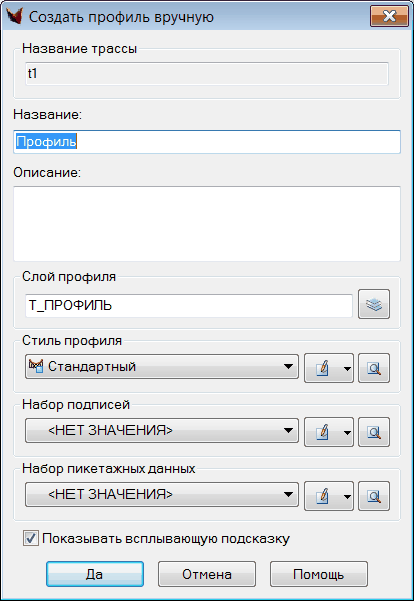

Если окна профиля нет, здесь же можно создать.

clip0144

После чего можно продолжить команду создания профиля.

Стиль профиля и набор подписей можно выбрать из выпадающего списка или указать на геон Профиль в чертеже (подобно команде _matchProp).

Здесь же можно выполнить различные операции со стилями и/или наборами подписей (создать новый, копировать, редактировать).

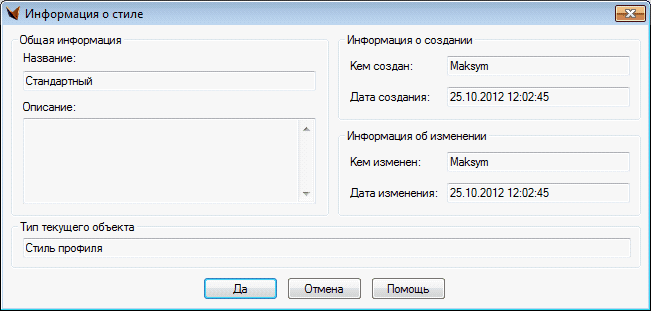

По стилям можно посмотреть детальную информацию

clip1866

При создании профиля можно тут же подгрузить (или создать) набор пикетажных данных (а также копировать и редактировать его).

Далее выходит кнопочное меню



clip1867

Здесь есть различные варианты ввода – см. возможности создания и редактирования элементов.

По умолчанию запущена команда отрисовки тангенсов.

При этом выводятся все подсказки, показывающие текущие пикет и отметку по окну профиля и по всем профилям в данном окне


После ввода точки в командную строку выводятся пикет и отметка.

См. также Способы ввода координат.

Выход по пустому вводу.

Далее запрашиваются окна, где создаются копии только что отрисованного профиля.

Обычно красный профиль вычерчивается на сетке окна профиля, используя черный профиль в качестве направляющего.

Примечание. Пока в одном окне не могут находится профили, относящиеся к разным трассам. Это будет реализовано позднее. Для таких профилей будет невозможно редактирование ручками, но другие способы редактирования будут возможны.
