Проверить на ошибки
|
<< Оглавление >> Проверить на ошибки |

|

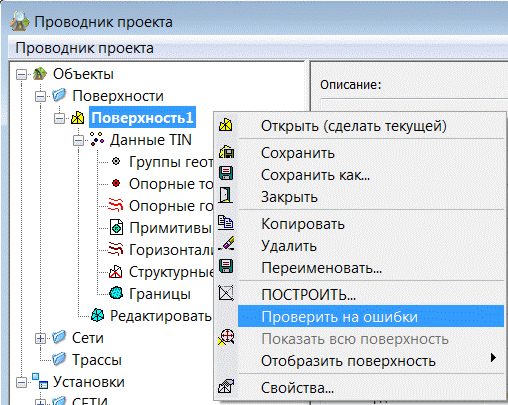

Команда позволяет определить ошибки данных поверхности. Вызывается из контекстного меню поверхности в проводнике проекта.

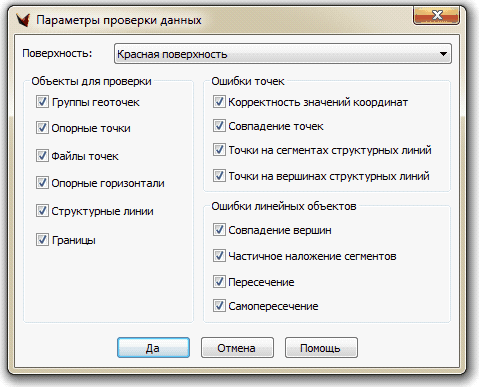

При вызове команды появляется диалог, позволяющий определить параметры проверки данных.
Группа «Объекты для проверки» определяет элементы входных данных поверхности, которые будут учитываться при проверке поверхности. Такими элементами могут быть группы геоточек, опорные точки, файлы точек, опорные горизонтали, структурные линии и границы.
Определяемые ошибки можно разбить на 2 группы: ошибки точек и ошибки линейных объектов. Пользователь может проверять поверхность на все типы ошибок или же выбрать один или несколько определенных направлений поиска.
Типы ошибок:
•Совпадение точек. Точки совпадают в плане, но имеют различные отметки.
•Точки на сегментах структурных линий. Точка в плане лежит поверх структурной линии, при этом отметка в точке отличается от отметки соответствующей линии.
•Точки на вершинах структурных линий. Точка в плане лежит поверх вершины структурной линии, при этом отметка в точке отличается от отметки в вершине соответствующей линии.
•Совпадение вершин. 2 или более вершин линейных объектов совпадают в плане, но имеют различные отметки.
•Частичное наложение сегментов. Линейные объекты в плане совпадают частично или полностью.
•Пересечение. Различные линейные объекты пересекаются в плане, но имеют различные отметки в точке пересечения. (См. Что может быть границей)
•Самопересечение. Линейный объект пересекает сам себя в плане, но оимеет разные отметки в точке пересечения. (См. Что может быть границей)

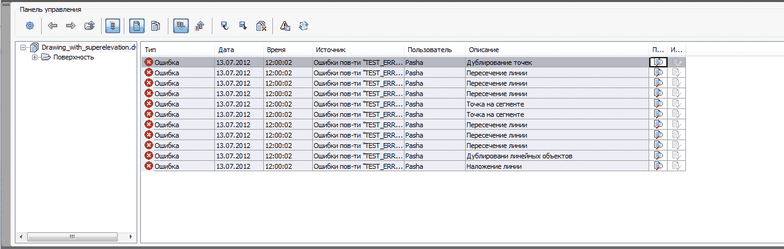

Результаты проверки выводятся в окно «панорама»
Тут можно увидеть подробное описание найденных ошибок а также посмотреть посмотреть на чертеже местоположение ошибки.

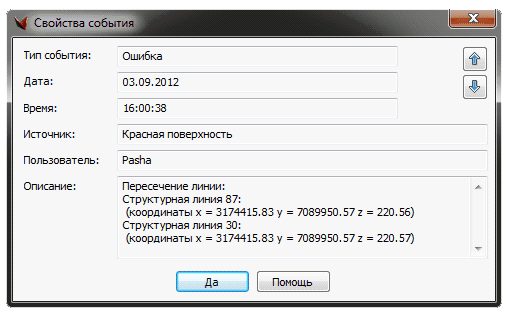

Вызвав окно «Cвойства события», можно увидеть подробную информацию об ошибке, в частности, тип и номер объектов поверхности, на которых возникла ошибка (структурные линии, границы, геоточки и т.п.), а также координаты в точке ошибки, если таковые имеются. Точность вывода координат определяется общей точностью вывода в текущей платформе (переменная LUPREC).
