При вызове команды появляется запрос на выбор примитивов с чертежа (стрелок):

Выбирать можно как примитивы так и указать слои, с которых брать стрелки.

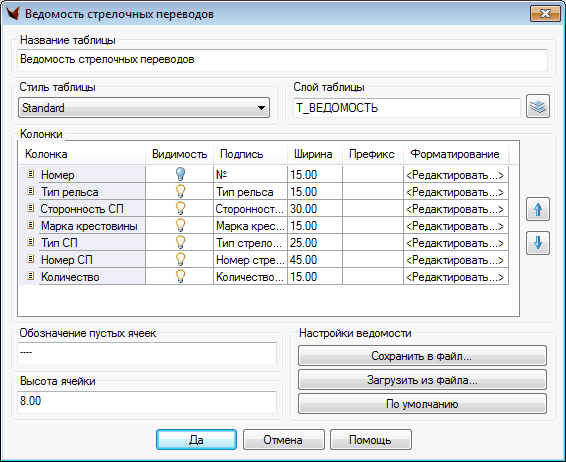

После выбора стрелок вызывается диалог настройки ведомости стрелочных переводов:

В диалоге Вы можете:

1.Указать/изменить название таблицы.

2.Указать/изменить стиль таблицы.

3.Указать/изменить слой, на котором таблица будет расположена.

4.Настроить колонки таблицы.

5.Указать/изменить обозначение пустой ячейки.

6.Указать/изменить высоту ячейки рядков данных таблицы.

7.Сохранить/загрузить или сбросить настройки ведомости в файл.

Колонки в списке можно перемещать с помощью стрелок вверх-вниз. Последовательность колонок в списке соответствует последовательности колонок в ведомости.

По умолчанию параметры таблицы настроены на стандарт, применяемый в предприятиях РЖДП. Эти настройки можно всегда восстановить с помощью кнопки По умолчанию.

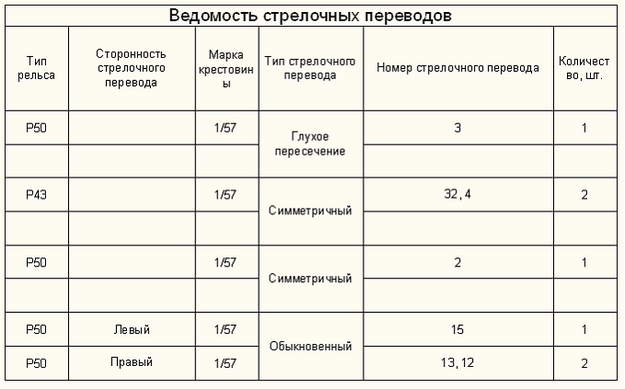

Установив все параметры, нажмите кнопку Да, а на чертеже укажите точку вставки ведомости. Ведомость отрисовывается на экране.



Далее таблицу можно редактировать (вручную установить сторонность для симметричных стрелочных переводов и т.д.).
