Пикет-смещение

Previous pageReturn to chapter overviewNext page

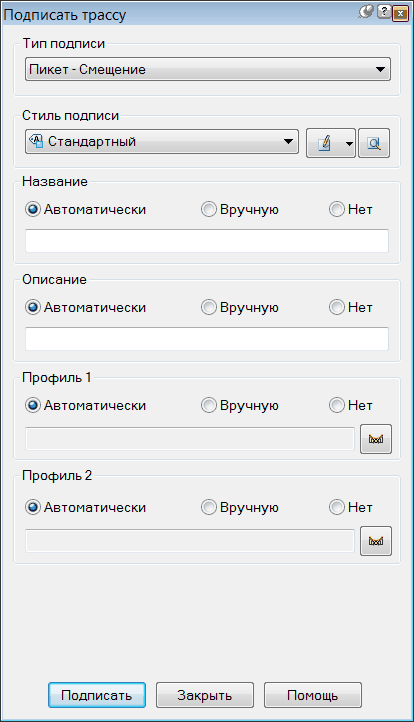

С помощью подписи типа Пикет-смещение можно подписать точку, положение которой задано в системе координат трассы.

clip1073
clip0432clip4504

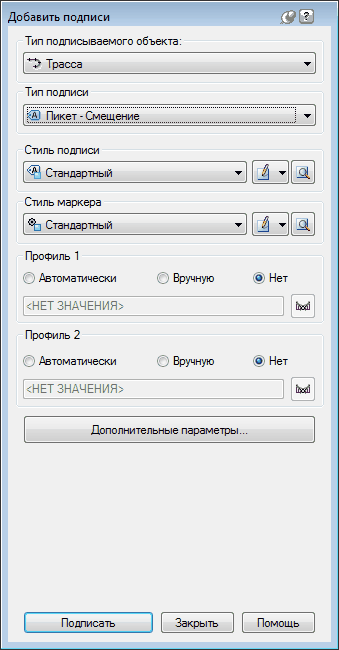

clip2362

clip2381

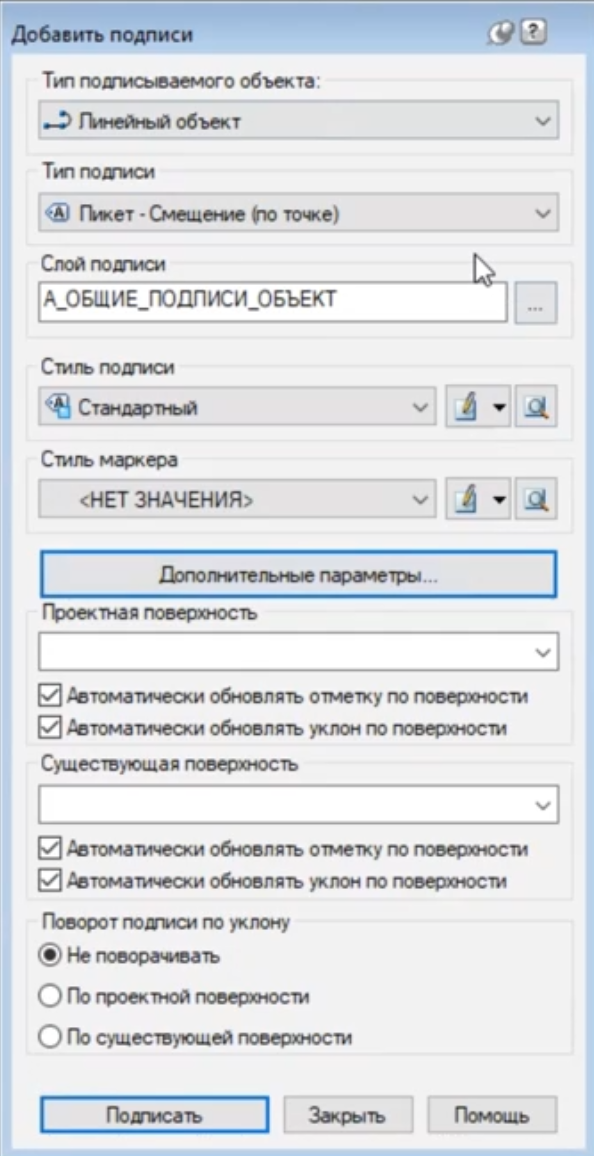

В зависимости от выбранного варианта запрашивается трасса, а далее:

пикет и смещение по этой трассе.  Можно либо указать мышью, либо ввести с клавиатуры. Команда зациклена. При изменении положения трассы подпись также сместится;

по точке - только пикет по трассе. Смещение берется автоматически по точке, где находится указатель. При изменении положения трассы подпись также сместится;

по точке с выноской - запрашивает пикет и точку с выноской. Дополнительно задается точка выноски (для  нее есть дополнительная ручка). Она может использоваться в качестве одной из точек привязки в стиле. Удобна для оформления координатной сетки плана. Точка выноски запрашивается всегда; дополнительно запрашивается угол поворота. При изменении положения трассы подпись также сместится;

фиксированный XY - фиксирована к конкретной координате: при изменении положения трассы подпись останется на месте, но ее содержимое обновится. При ее задании указывается не пикет-смещение, а координата на местности;

фиксированный XY с выноской - запрашивает пикет и точку с выноской; фиксирована к конкретной координате: при изменении положения трассы подпись останется на месте, но ее содержимое обновится. При ее задании указывается не пикет-смещение, а пикет и координата точки выноски  (для  нее есть дополнительная ручка). Она может использоваться в качестве одной из точек привязки в стиле. Удобна для оформления координатной сетки плана. Точка выноски запрашивается всегда; дополнительно запрашивается угол поворота. ;

смещение (стрелочный перевод) - нужно указать стрелочный перевод и смещение. При изменении положения трассы подпись также сместится. Для создания подписи пикет-смещение с выноской для подписывания объекта Стрелка. В название вносится номер стрелочного перевода, а в описание – прочая информация: тип рельса, марка и т.д. Соответственно, на диалоге задается стиль подписи и угол поворота для выноски. Команда выбирает только стрелки. Далее запрашивается точка выноски для первой стрелки. Далее можно либо задать расстояние по оси Х, либо можно задать опцию "Под объектом". Далее подписи (выноски) можно подвинуть.

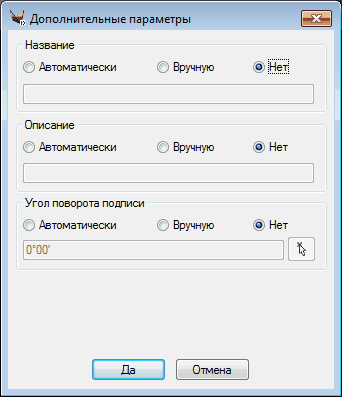

Для названия и описания можно указать режимы ввода: автоматически, вручную (запрашивается у пользователя каждый раз при создании подписи) либо отсутствует.

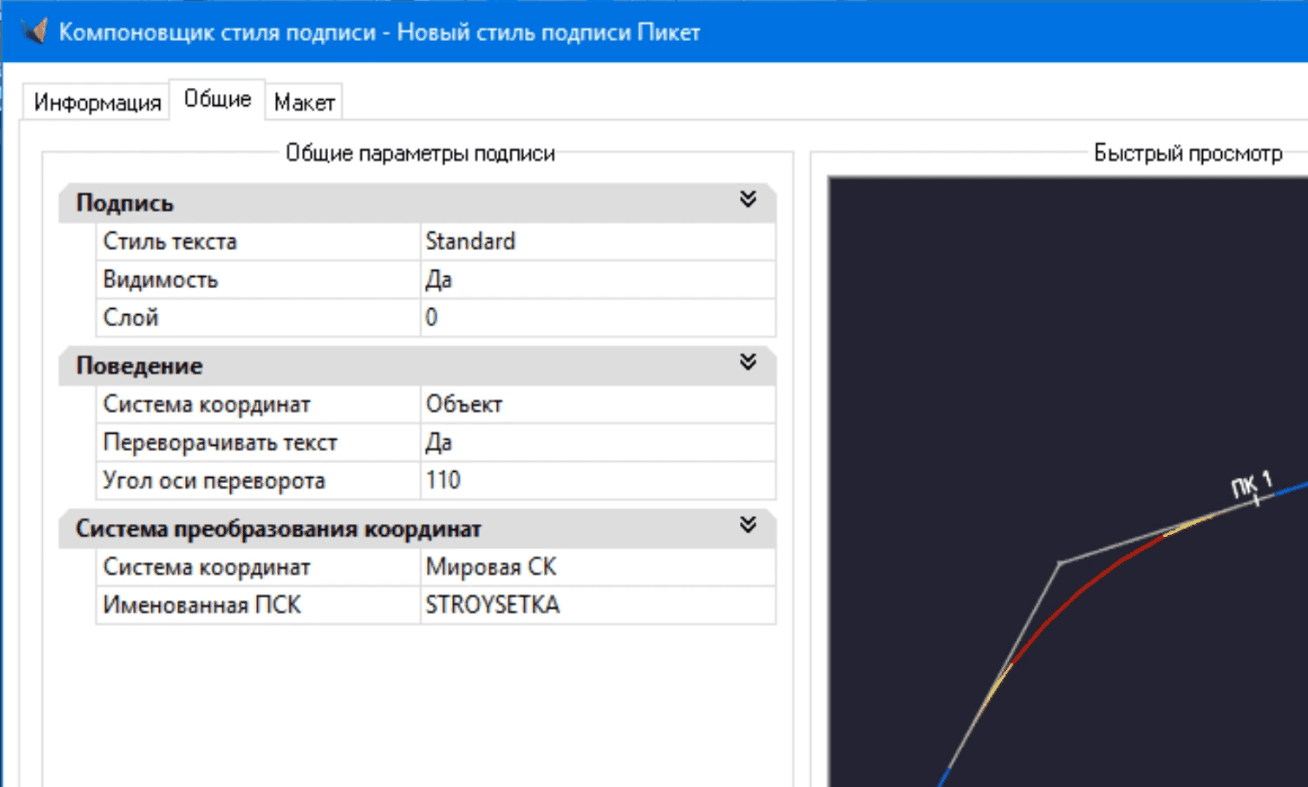

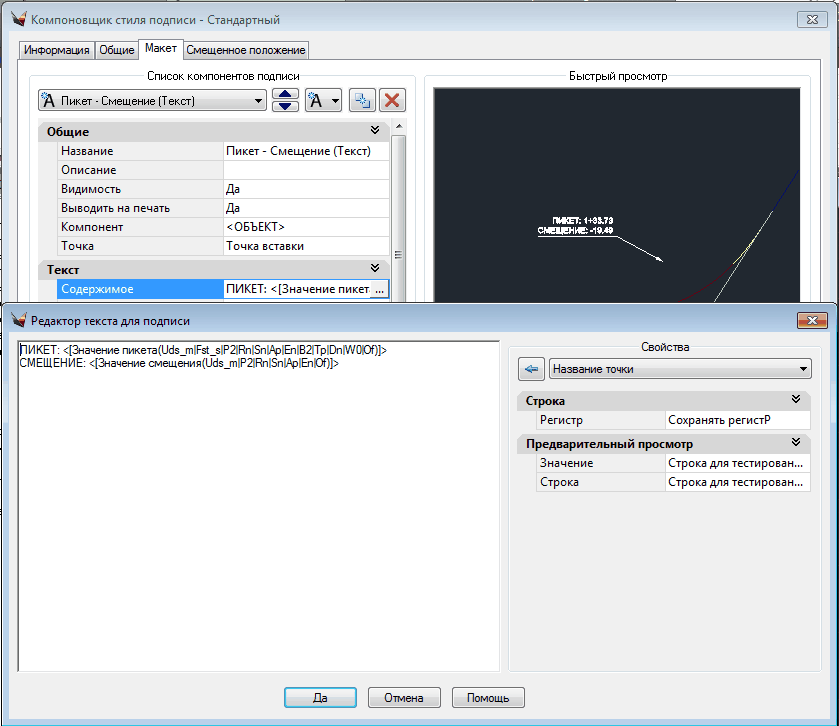

В компоновщике подписей для типа "Пикет-Смещение"

clip2122

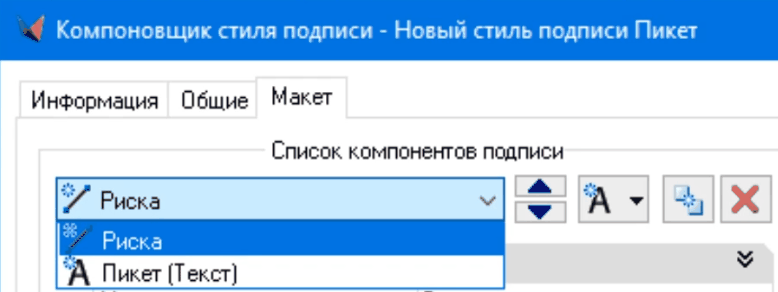

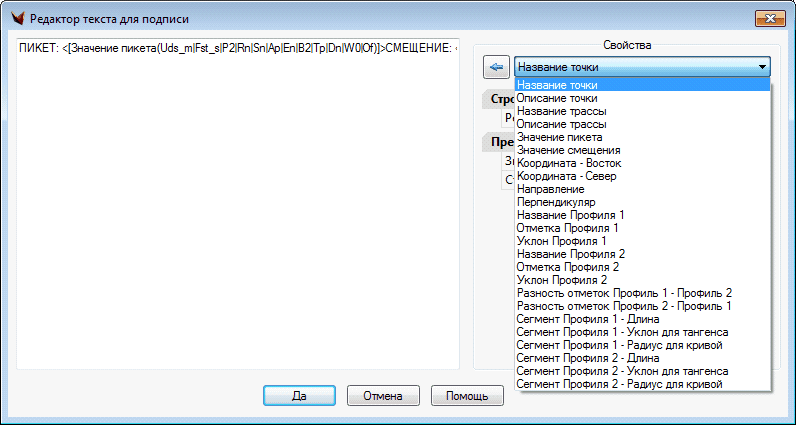

Можно задать различные информационные поля

clip2123

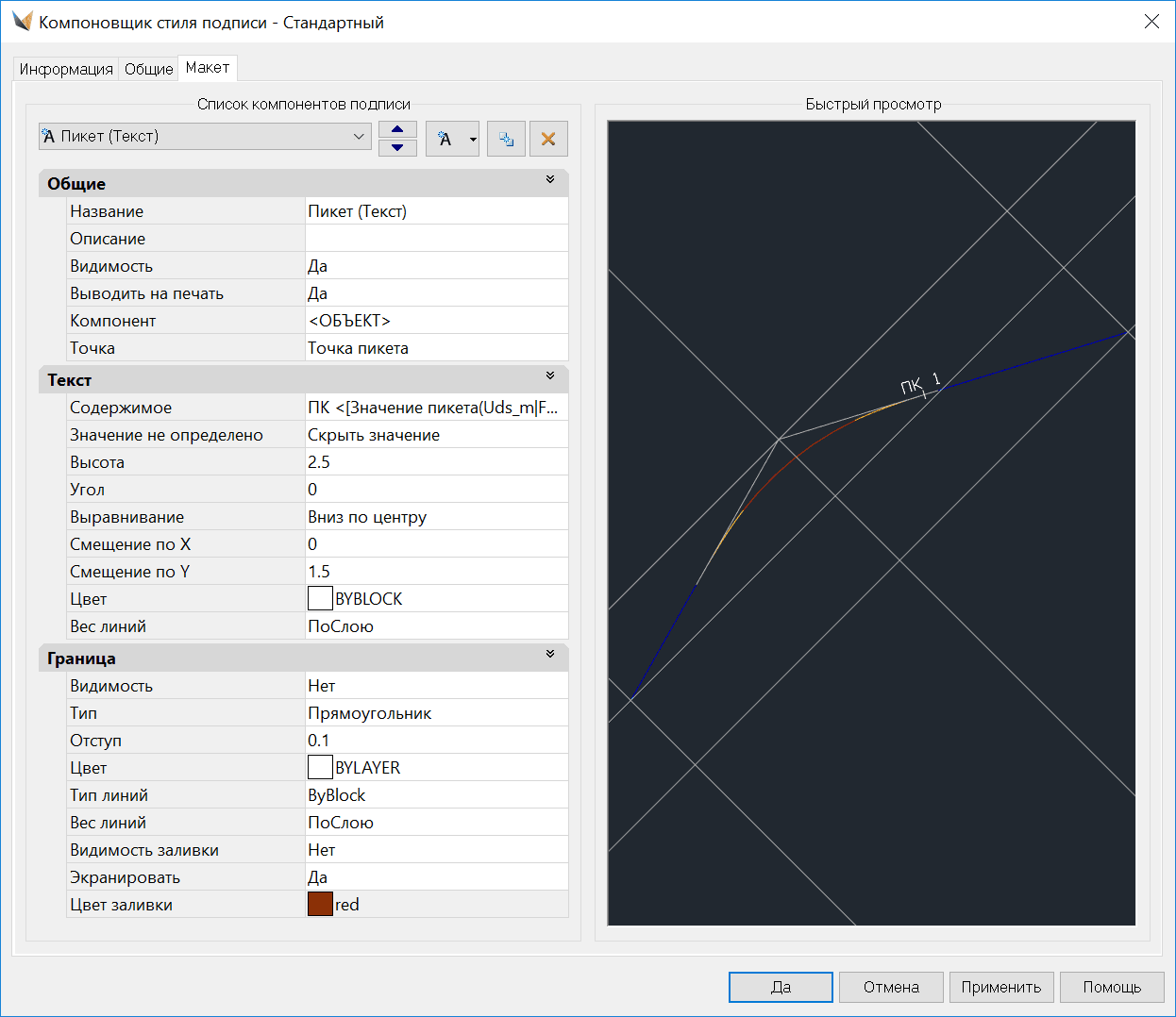

clip2125

Выводить на печать – некоторые тексты можно видеть на экране, но не выводить на печать.

Высота текста задается в мм выходного чертежа (с учетом текущего масштаба  – см. Установки чертежа).

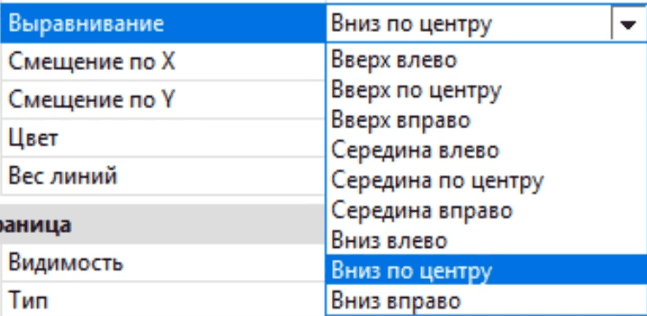

Выравнивание:

clip2126

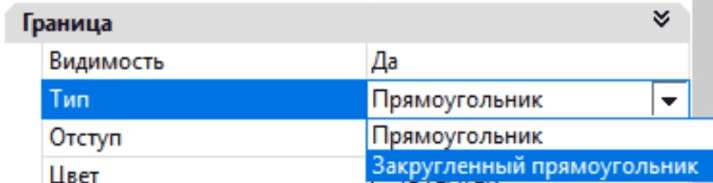

Типы границы:

clip2127
clip0330



clip2214
clip2128

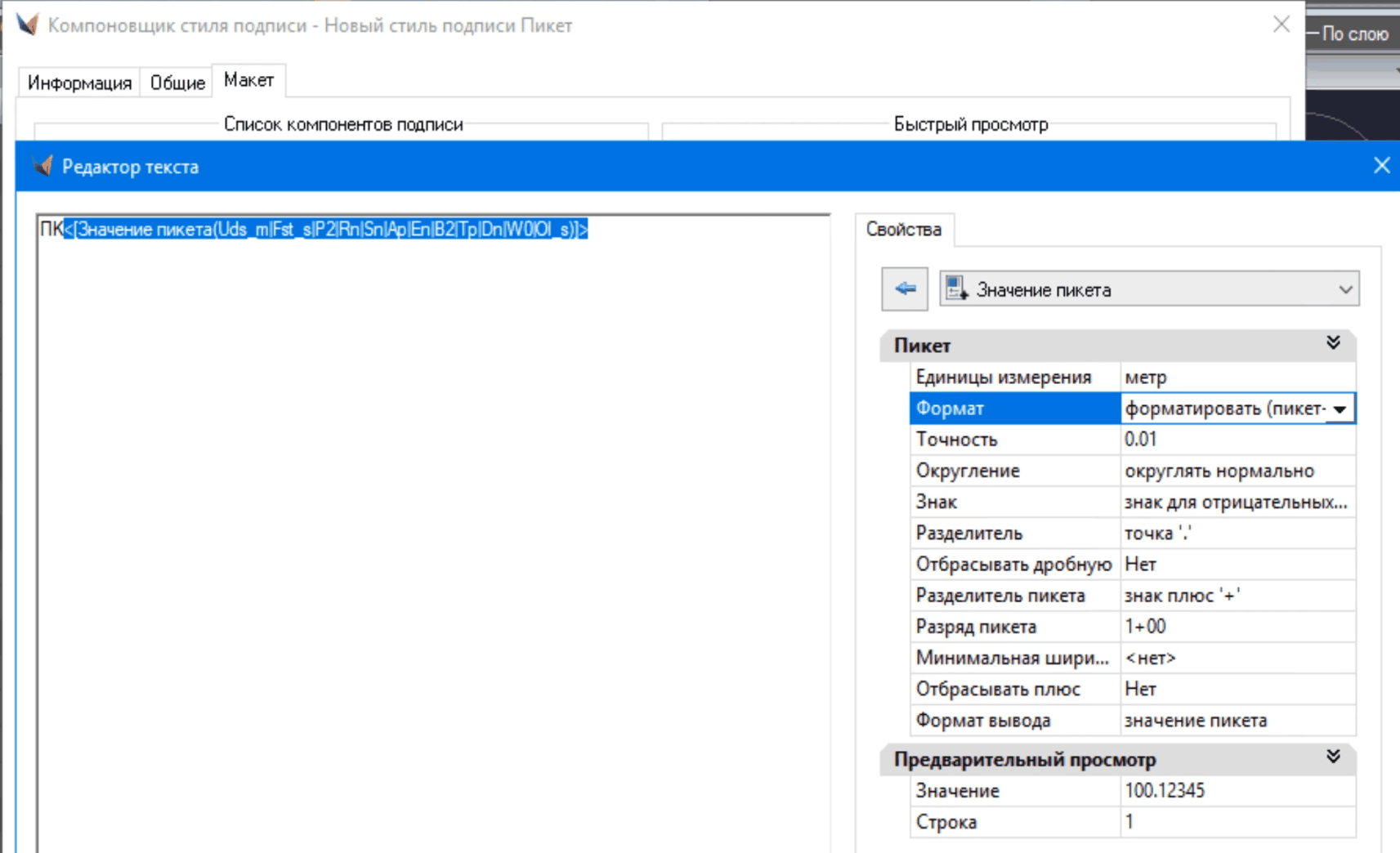

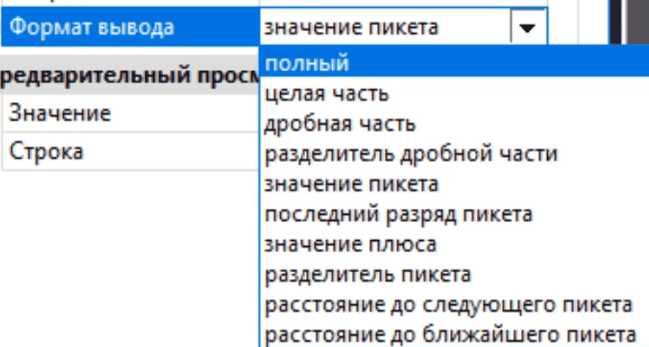

Формат вывода:

clip2131

Как будет выводиться, динамически показывается в предварительном просмотре ниже.



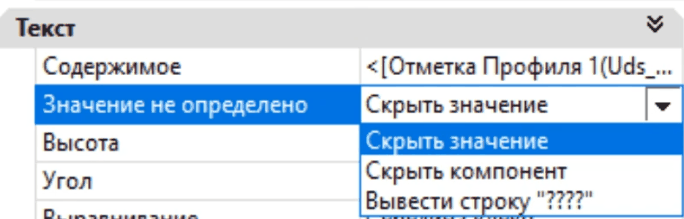

clip2178





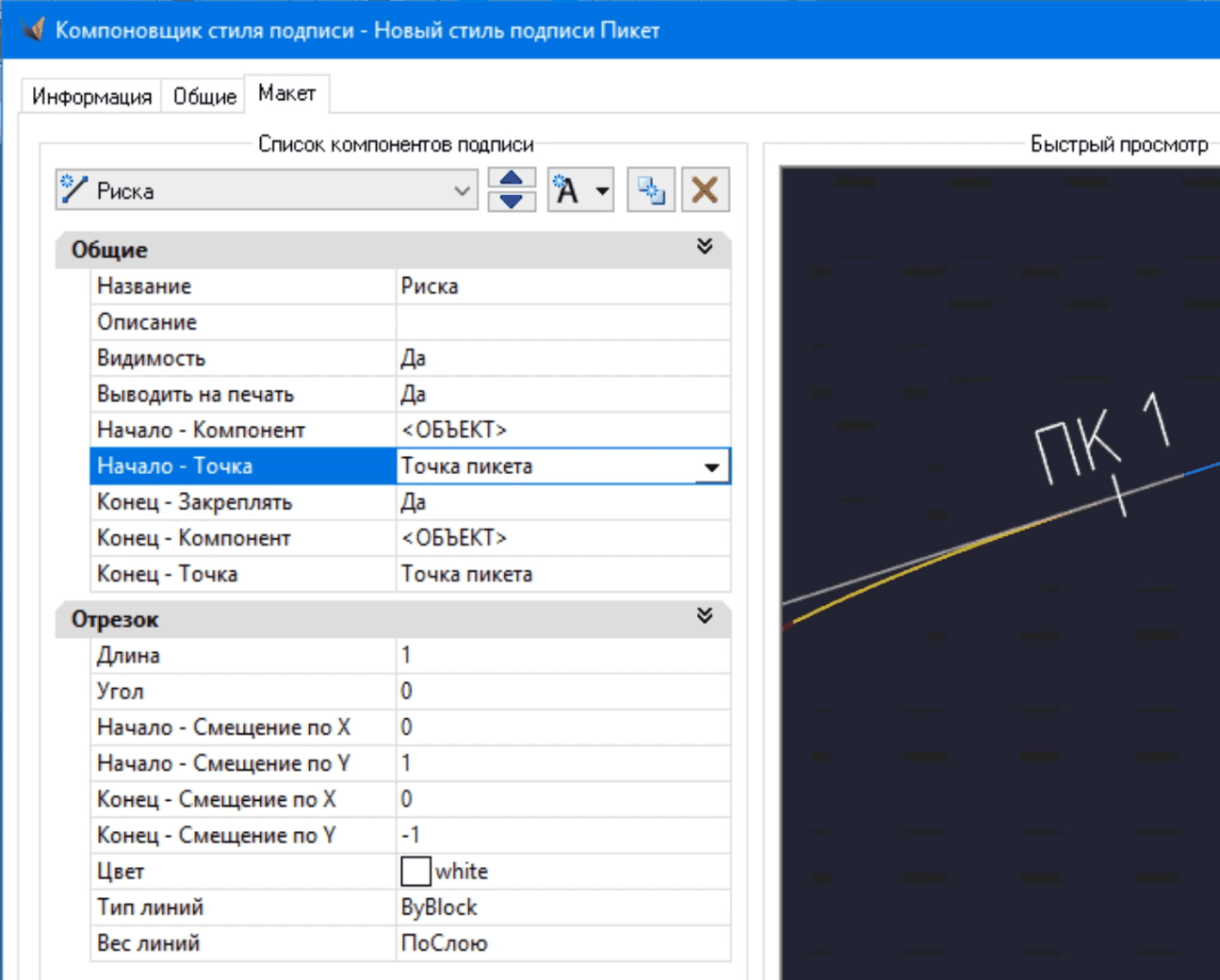

clip2124



Для того чтобы у подписей плана (созданных генератором) выводились отметки профиля, нужно задать профиль здесь: (а для подсказок здесь: Свойства трассы)

clip2177

На вкладке "Смещенное положение" можно настроить отображение подписи в смещенном положении:

clip0331

Примечание.  При переходе на оттягивающиеся ручные подписи точка привязки "Точка выноски" потеряла свою актуальность и была приравнена к точке привязки  "Точка вставки".
