Этап подготовки данных – это предварительный этап, предназначенный для формирования (создания и редактирования) данных с параметрами точек и сохранения их в файл, с которым дальше будет выполняться работа – сглаживание и сегментация (собственно выправка).
Точки имеют:
•номер по порядку,
•номер съемочной точки (заполняется в случае, если входные данные выправки формировались с использованием модуля «Съемка»);
•фактические координаты точек X, Y;
•левую и правую сдвижки от желательного положения (коридор сдвижек). Их можно указать и на чертеже (см. ниже);
•приоритет каждой точки (чем выше приоритет, тем значительнее влияние сдвига этой точки на суммарную погрешность выправленной трассы),
•смещение,
четыре дополнительных параметра:
•пикет (строковое значение),
•тип точки (для съемочных точек),
•принадлежность точки габариту,
•описание.
Размер столбцов можно менять. Порядок столбцов также можно менять, перетаскивая их.

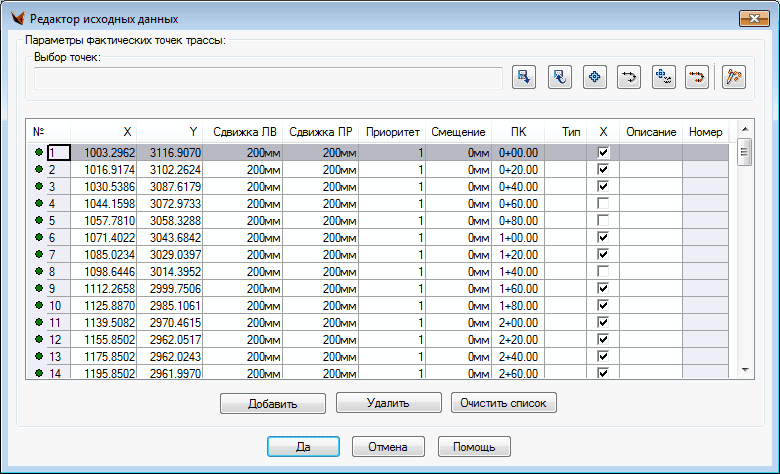

В окне доступны шесть способов задания точек:
•основной способ – загрузить из подготовленного файла фиксированного формата – обычно, после обработки данных линейных изысканий (Съемки) – кроме координат получают пикетаж, Тип и флаг принадлежности габариту;
•вводить точки на форме вручную (табличный ввод),
•указанием каждой точки в отдельности на чертеже (в т.ч. с привязкой к точкам, блокам и др.). Указанные точки автоматически добавляются в конец списка, параметры кроме координат принимают значения по умолчанию;
•указать примитив – полилинию, 3D полилинию, геолинию (можно указывать несколько идущих подряд полилиний) – вершины будут точками;
•выбор геоточек или группы геоточек – с фильтрацией по группам, номерам и т.д. (отбираются X, Y и описание) – сортировка по номерам;
•дискретизировать существующую трассу (с некоторым шагом) – обычно при реконструкции. (Это может применяться и для проектирования второго пути – достаточно задать сдвижку между путями и запустить Выправку.)
Эти способы можно произвольно комбинировать.
Точки или полилинии должны быть введены в том порядке, в котором они лежат на трассе.
Также возможен экспорт точек, снятых и обработанных по методу Гоникберга (там есть возможность экспорта).
Здесь же можно редактировать все параметры точек. Кроме того, можно добавлять точку после текущей и удалять точки.
~В работе: изменение порядка точек.
Ввод сдвижек с чертежа. При нажатии кнопки редактирования сдвижек по чертежу производится переход к чертежу.
Там подсвечены точки и граница коридора (левая или правая – в зависимости от одной из двух последних кнопок) и в виде ярлычков выводятся параметры каждой точки.
Три способа:
•редактирование сдвижки одной конкретной точки – либо вводом смещения в явном виде при помощи клавиатуры, либо указав в чертеже новое положение вершины коридора;
•редактирование для группы последовательно расположенных точек – указываем начальную и конечную точки группы и затем либо вводом смещения в явном виде при помощи клавиатуры, либо указав в чертеже базовую точку и смещение коридора мышью;
•указав объект (поскольку работа идет в среде САПР). Это может быть любой незамкнутый примитив (полилиния, сплайн и т.д.) и GeoniCS (геолиния и др.). Коридор сдвижек автоматически подстраивается под выбранный объект.
Набор точек нужно сохранить в файл. Тем самым, фактически, присваиваем имя варианту выправки, что можно использовать для организации вариантного проектирования. Т.е. это файл – корень дерева вариантов. Обычно работа идет с одним файлом точек, и к нему больше не возвращаются, но в общем случае может быть несколько вариантов: 01.txt, 02.txt...
Далее происходит автоматический переход к следующему этапу – Сглаживанию.
