<< Оглавление >> Создать линейный объект по номерам геоточек |

|
По номерам существующих в проекте геоточек можно отрисовать линейные объекты платформы и GeoniCS.

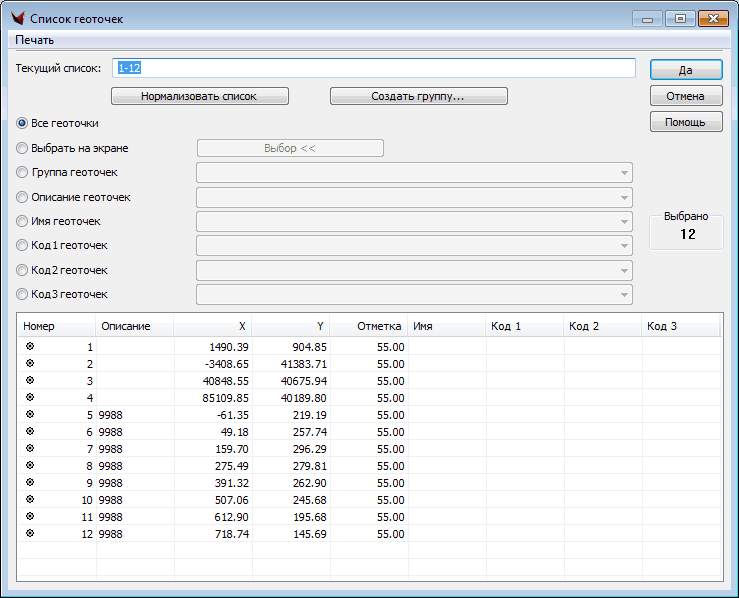

После вызова команды отображается диалог выбора геоточек, где с помощью фильтра формируется список номеров геоточек.
Пример списка:
4,6-11,24,38-34
Если из поданного на вход списка в базе есть только одна точка (или их нет вовсе), будет выдано сообщение
Не достаточно точек для построения.
После нажатия кнопки «Да», следует запрос из командной строки для выбора создаваемого линейного объекта «Создать полилинию по геоточкам [2D Полилиния/3D Полилиния/Геолиния]<2D Полилиния>: »
Т.е. можно создать:
• 2D полилинию (без учета отметок Z);
• 3D полилинию (с учетом отметок Z);
• геолинию – 3D полилиния с дугами – в данном случае из линейных отрезков.
Полученный контур можно использовать для операций накладки-замены при создании топоплана.
В работе. Соединение точек по принципу возрастания пикетажа по трассе (для этого запрашивается полилиния или трасса).
(Можно отрисовывать и вручную, при этом привязку надо выставить к Узлу - см. Общая информация о геоточках.)
