Для создания нового стиля разреза следует выбрать пункт Новый в контекстном меню Стили разреза:

Диалоговое окно стиля разреза состоит из трех вкладок – Информация, Разрез, Отображение:

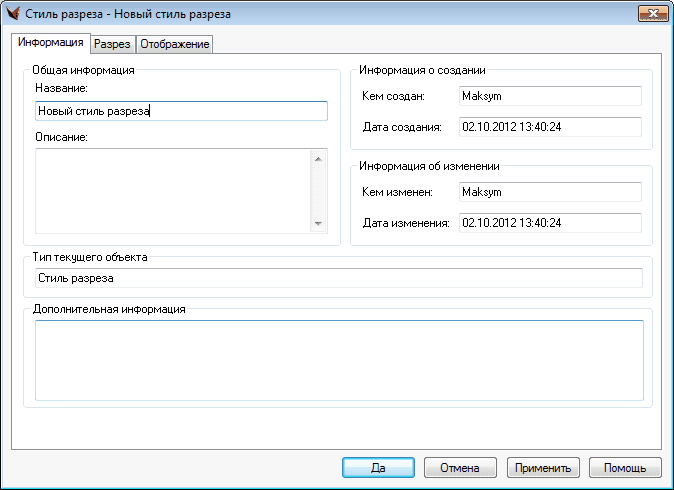

На вкладке Информация следует задать:

•         Название,

•         Описание.

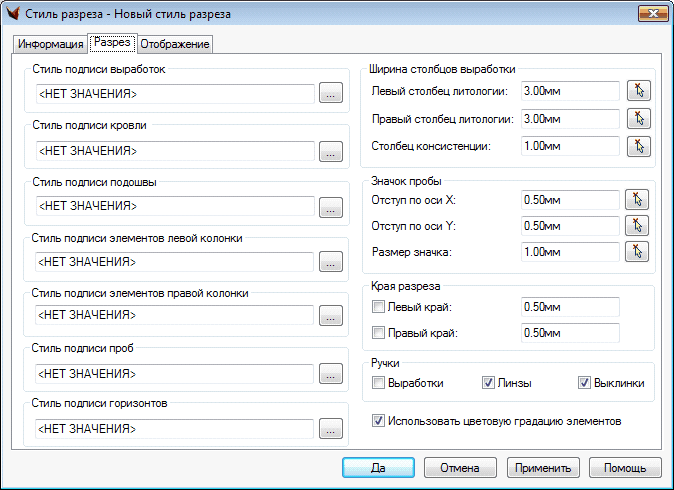

На вкладке Разрез следует задать:

•   Стиль подписи выработок,

•   Стиль подписи кровли,

•   Стиль подписи подошвы,

•   Стиль подписи элементов левой колонки

· Стиль подписи элементов правой колонки,

·  Стиль подписи проб,

• Стиль подписи горизонтов,

• Параметры столбцов,

• Параметры значка пробы,

• Параметры краев разреза,

• Параметры цветовой градации.

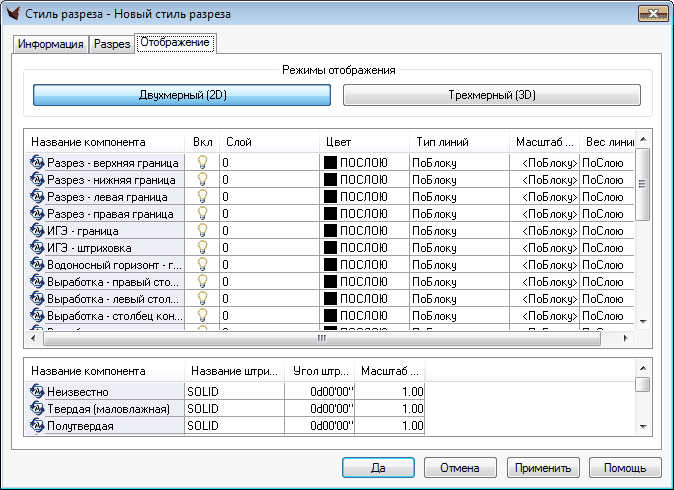

На вкладке Отображение следует указать параметры отображения для двухмерного и трехмерного вида для разреза, ИГЭ, выработок на разрезе, параметры штриховок консистенции.

Для каждого параметра следует задать:

•         слой,

•         цвет,

•         тип линий,

•         масштаб и вес линий.

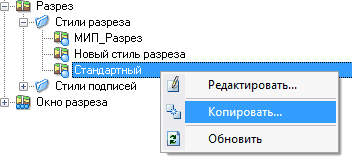

Для копирования стиля следует вызвать пункт Копировать в контекстном меню стиля разреза:

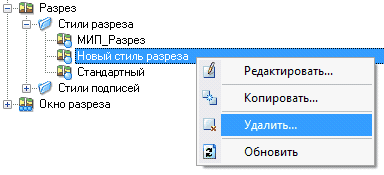

Для удаления стиля следует вызвать пункт Удалить в контекстном меню стиля разреза:
