Вызвать установки можно из меню редактора:

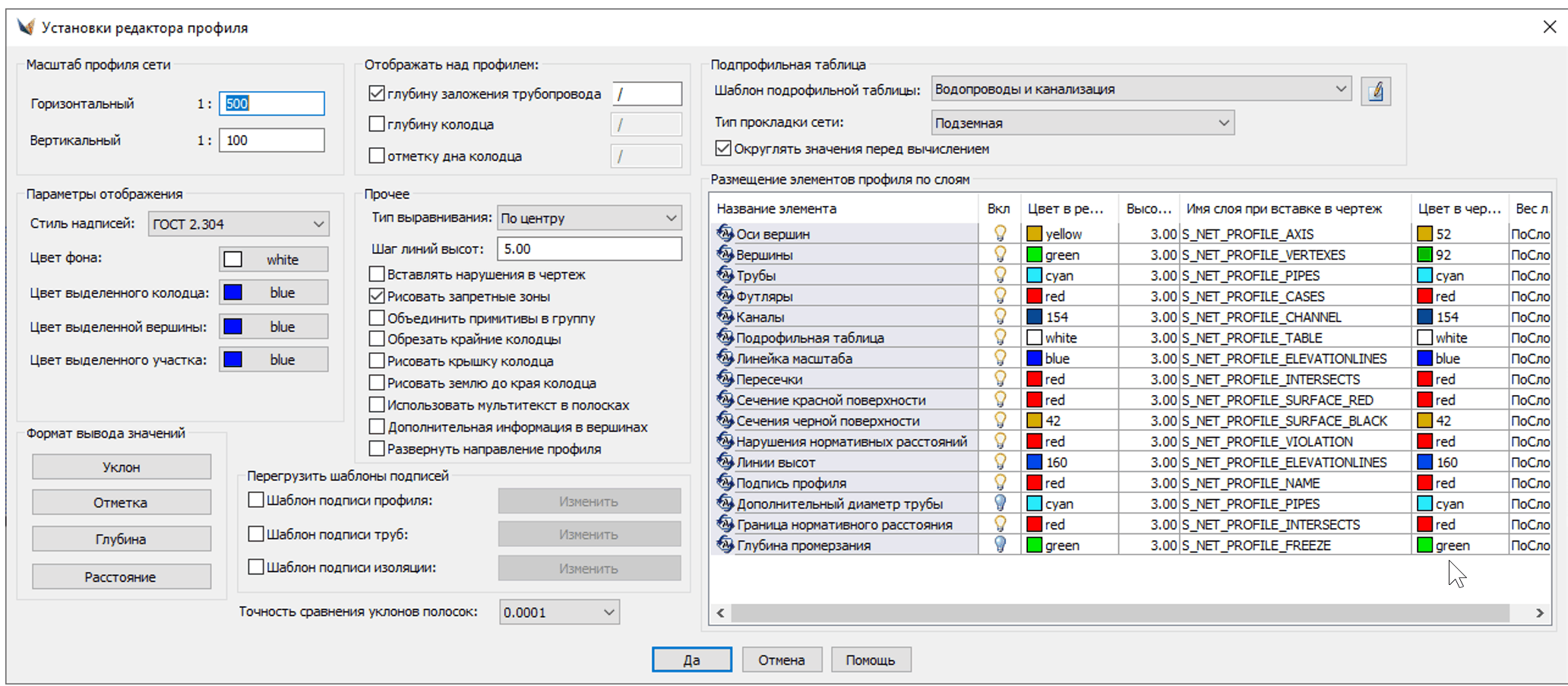

При выборе пункта появляется окно:

Например: Пикетаж – отображается пикетаж на полоске, отображается вертикальная линия и подпись на профиле.

Также и для остальных типов вершин, пересечек и др.

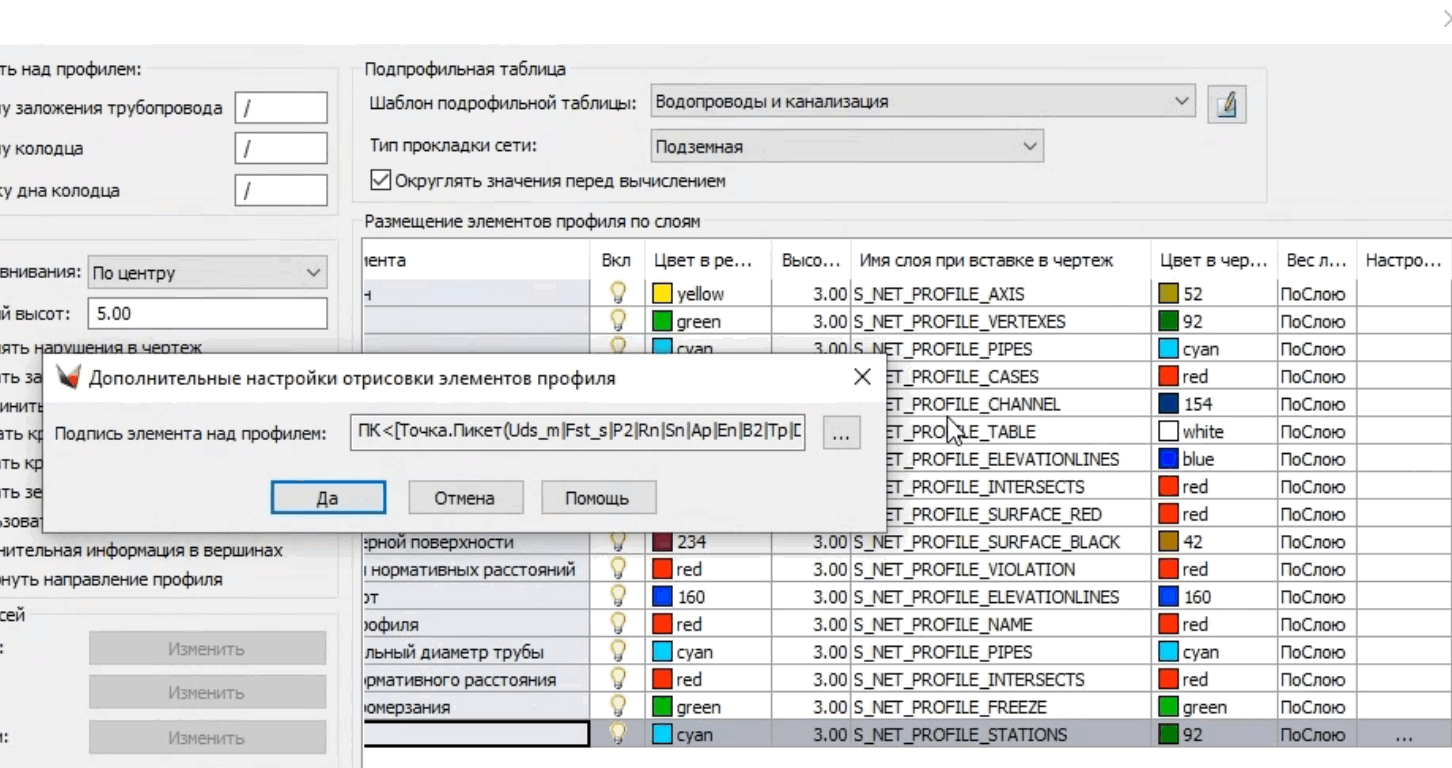

В таблице «Размещение элементов профиля по слоям» в колонке «Настроить» при нажатии на кнопку «…» открывается диалог «Дополнительные настройки отрисовки элементов профиля».

Дополнительные настройки отрисовки элементов профиля.

Диалог позволяет настроить подписи над профилем для пикетажа.





В перспективе – расширить на остальные элементы профиля и подпрофильную таблицу.

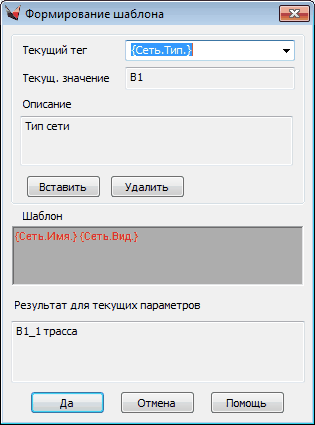

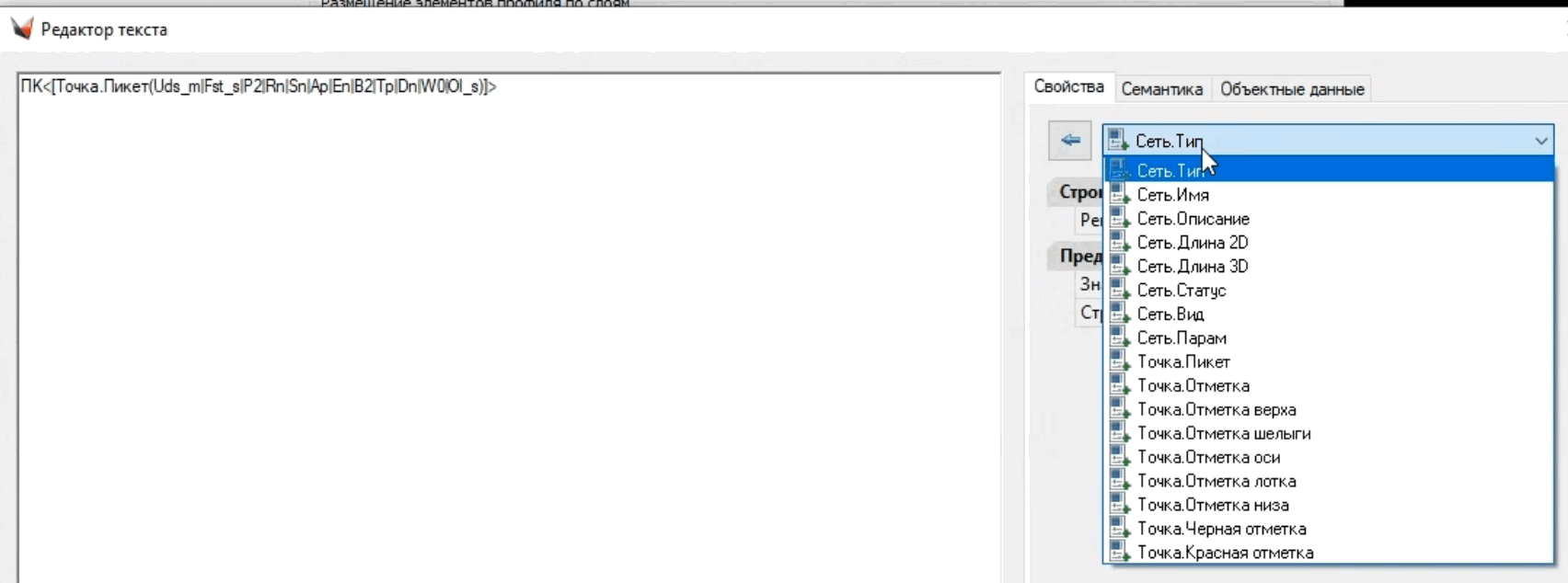

Формирование шаблона подписи выполняется полностью аналогично тому, как это делается для стилей подписей сети на плане. Для пикетажа используется формат подписи «точка на сети».





•В установки профиля сети есть флаг «Разворот направления профиля», позволяющий построить профиль сети от конца сети к началу.



К установкам относятся:

• масштаб профиля сети, в котором отображаются элементы профиля по горизонтали и вертикали;

• информация, которая отображается над профилем;

• параметры отображения – стиль текста надписей, цвет фона и выделенных объектов;

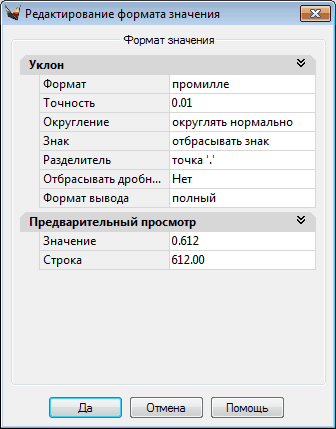

• формат вывода значений – указывается формат вывода значений в редакторе профиля сети;



•шаблоны подписей – есть возможность перегрузить для профиля шаблоны подписей элементов сети (название профиля, подпись трубы и изоляции);

•точность сравнения уклонов в полосках – опция, позволяющая сравнивать уклоны участков сети с некоторой точность, что дает возможность отображать участки, с малым изменением уклона, в подпрофильной таблице как единое целое;

•подпрофильная таблица;

•настройки компонентов профиля сети («Размещение элементов профиля по слоям») – группа настроек позволяющая указать элементам профиля цвет, слой, высоту текста, цвет и вес линии при вставке в чертеж;

•прочее:

oтип выравнивания текущей сети;

oшаг линии высот;

oвставлять ли нарушения в чертеж;

oрисовать запретные зоны для нарушений нормативных расстояний;

oобъединять примитивы в группу и обрезать крайние колодцы;

oобъединять примитивы в группу и обрезать крайние колодцы;

oотображать крышку колодца;

oотображать линию земли до края колодца;

oиспользовать ли в полосках мультитекст.

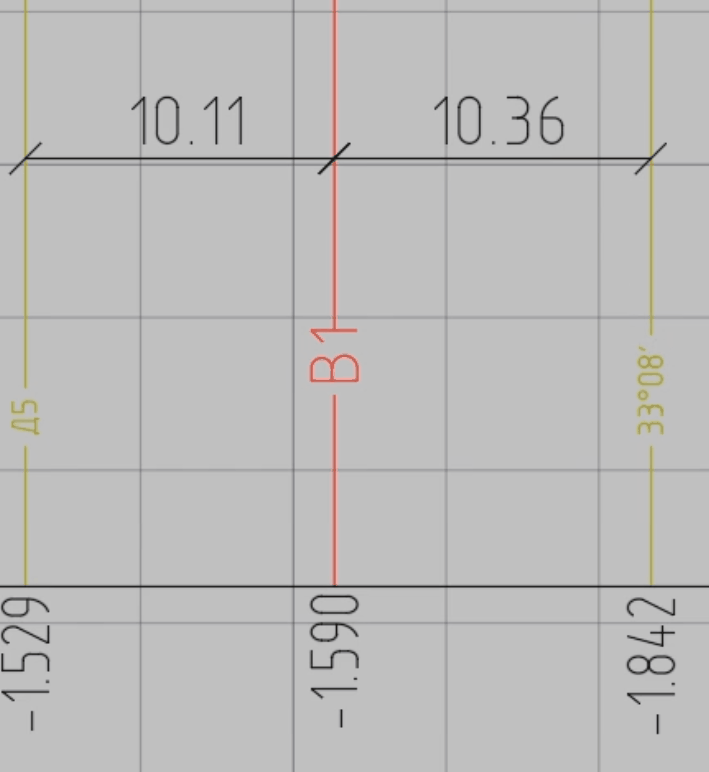

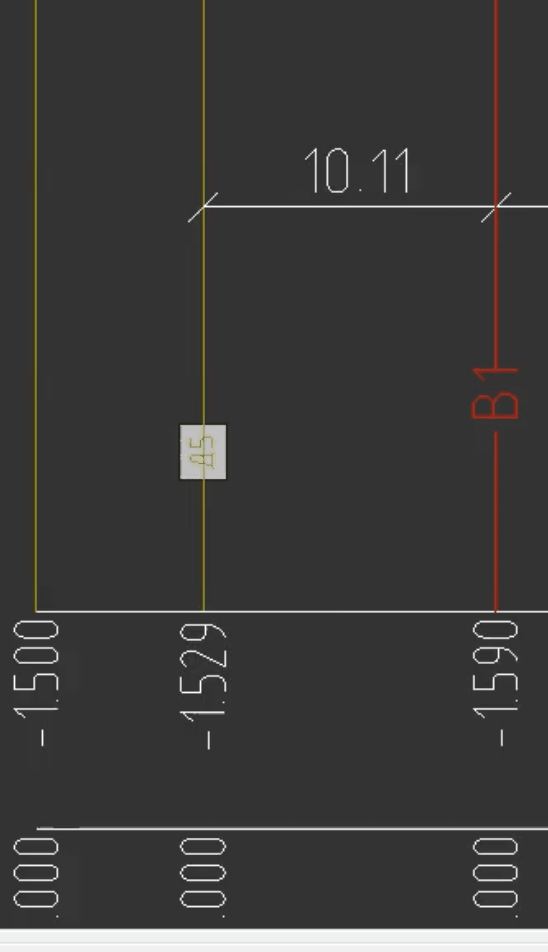

Дополнительная информация в вершинах профиля:

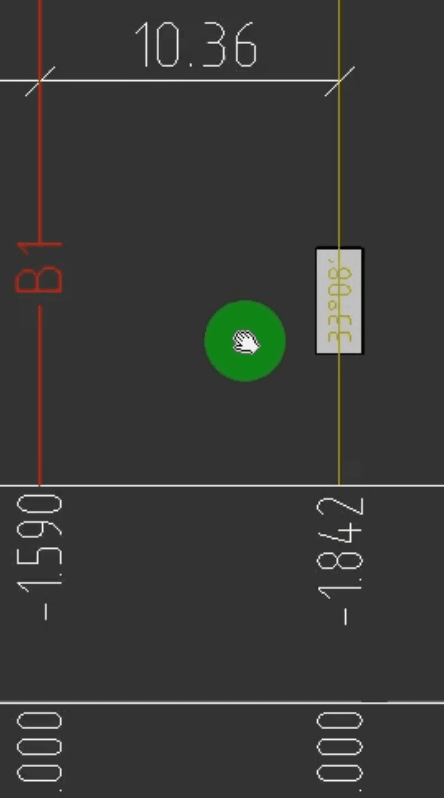

для углов поворота отображается угол поворота на плане

для подключенных сетей с дождеприемниками будем отображаться, какой дождеприемник подключен к основной сети

Цвет и размер этих надписей соответствует цвету и высоте текста, установленному для осей вершин.

При вставке профиля в чертеж эта дополнительная информация будет отображаться экранированной.

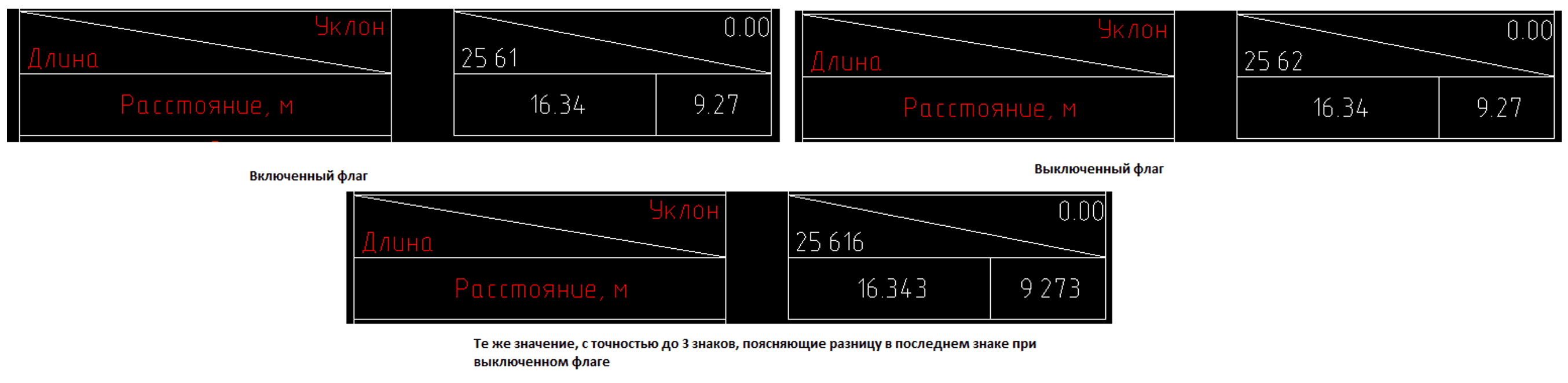

Флаг «Округлять значения перед вычислением» позволяет в некоторых случаях нормализировать вычисляемые в профиле значения, которые выводятся в подпрофильной таблице. Ниже пример с пояснением:

Флаг «Разворот направления профиля» позволяет получить профиль сети, построенный от конца сети к ее началу. Если одновременно включен этот флаг и в свойствах сети установлено направление сети на «обратное», то эти две установки взаимоисключают друг друга, в результате чего направление профиля будет от начала сети к концу.

В профиле для самотечных сетей по умолчанию  рисуется всё по внутреннему диаметру. Плюс можно дополнительно включить отображение внешнего диаметра.

Если в свойствах участка самотечной сети изменить отметки начала, конца, то изменятся именно отметки по лотку, т. е. те, которые и выводятся в профиле.





Вопрос: Настройка отображения пересечек на профиле

Ответ, См. в установках профиля. Можно изменить цвет и вес линии. Тип линии – нет. Цвет будет отображаться и в окне профиля, и во вставленном в чертеж профиле. Вес линии – только в вставленном в чертеж, если включена в платформе опция "показывать вес линий".

Впрочем, никто не мешает вставить профиль в чертеж и у нужных примитивов поменять любые свойства.

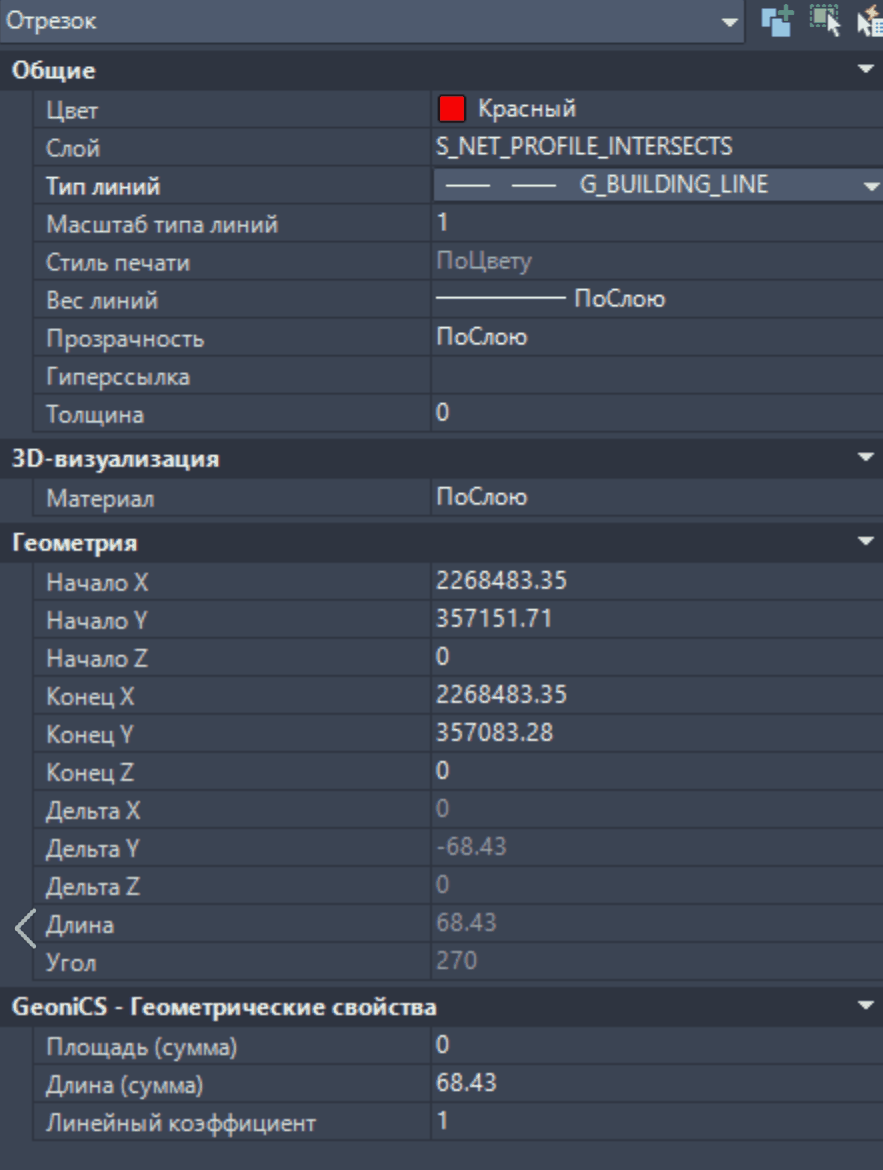

Кроме того – как видно из установок, каждый элемент вставляется на свой слой. Что позволяет изменить сразу все нужные примитивы, устанавливая при желании тип, вес линий, цвет и т.д. сразу для всего слоя..

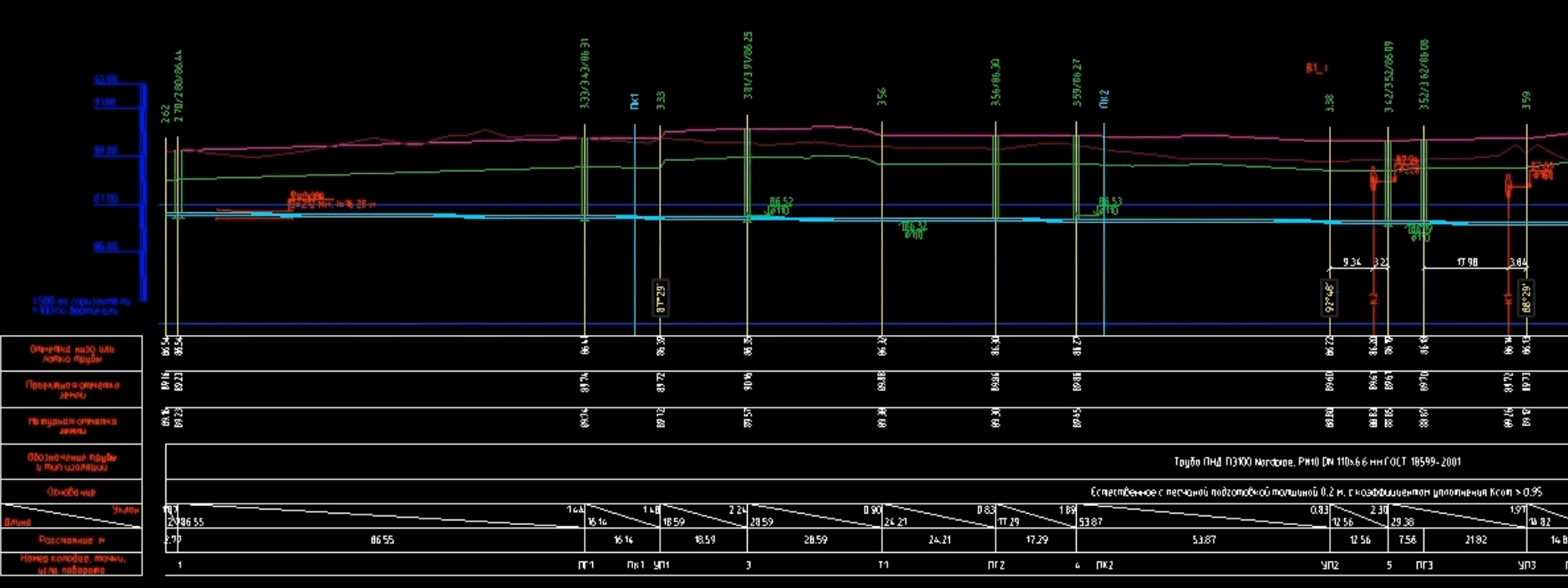

Результат (пример):
