Оси трасс – это еще один тип подписи окна сечения, напоминающий проекции сечения. В отличие от проекций, оси трасс – это пересечения других трасс сечения.

Вызвать Редактор осей и междупутий можно из контекстного меню окна сечения, пункт Список осей и междупутий...

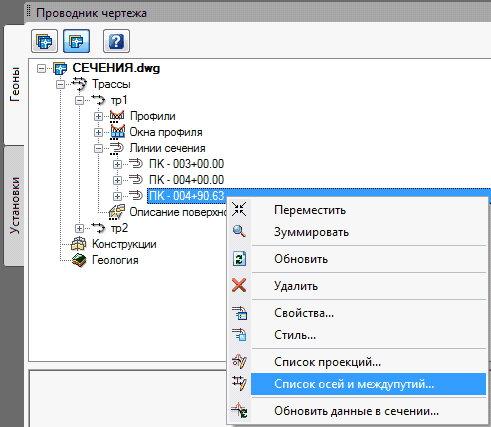

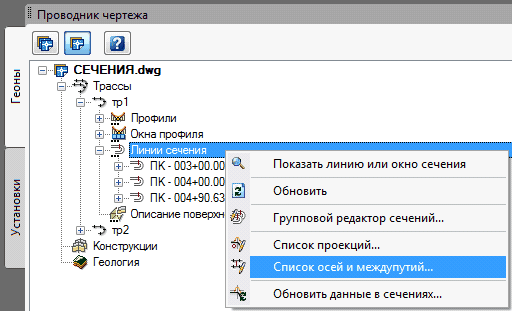

Также его можно вызвать для всей трассы или отдельной линии сечения из проводника проекта на вкладке Геоны.

Также это меню доступно и для нескольких окон сечения. Диалог состоит из областей Оси и Междупутья. В каждой из них есть панель управления списком и сам список объектов.

Рассмотрим область осей.

На панели управления можно установить настройки по умолчанию для создаваемых осей.

Трасса – это трасса, по которой будет браться смещение оси. Ее можно выбрать из списка трасс или указать в чертеже. Также можно указать все трассы, тогда профиль нужно будет выбирать из всех возможных профилей трасс в чертеже.

Профиль – это профиль, по которому будет браться отметка оси. Его можно выбрать из списка или указать в чертеже.

Тип трассы – указывается в списке. Он может принимать следующие значения:

Стиль отображения – это стиль отображения подписи оси трассы в окне сечения.

Загрузить из объекта – дает возможность загрузить список осей и междупутий из другого или окна сечения.

Кнопки управления:

Добавить – после нажатия на кнопку создается ось, учитывая все настройки, указанные выше.

Удалить – удаляет все выбранные в списке оси.

Создать ось – после нажатия на кнопку, создает ось, не учитывая настройки, в координате со смещением 0 м и отметкой 0 м.

Создать ось по точке – после нажатия на кнопку идет запрос динамического ввода координаты оси на окне сечения и после указания ее создается ось без указания трассы и профиля.

Создать ось по плану – после нажатия на кнопку идет запрос динамического ввода смещения на линии сечения в плане, после указания которого запрашивается отметка оси, и по этим данным создается ось без указания трассы и профиля.

Обновить оси – обновляет смещение и отметку всех осей по указанным трассам и профилям.

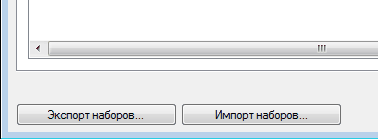

Также ниже списка осей в редакторе имеется кнопки экспорта и импорта наборов осей и междупутий.

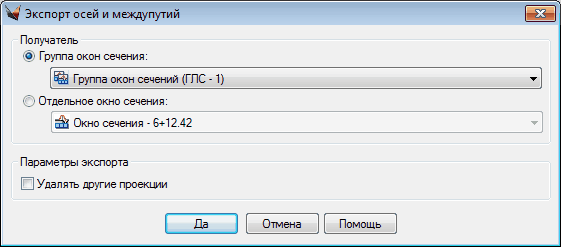

Импортировать наборы можно из любого другого окна сечения, а экспортировать в любое другое окно сечения или группу окон.

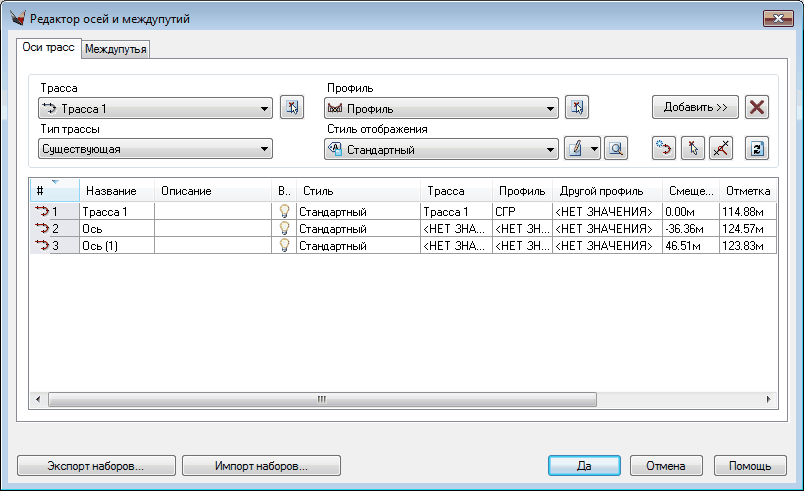

Созданные оси можно просмотреть и отредактировать в списке осей. У каждой оси есть список параметров:

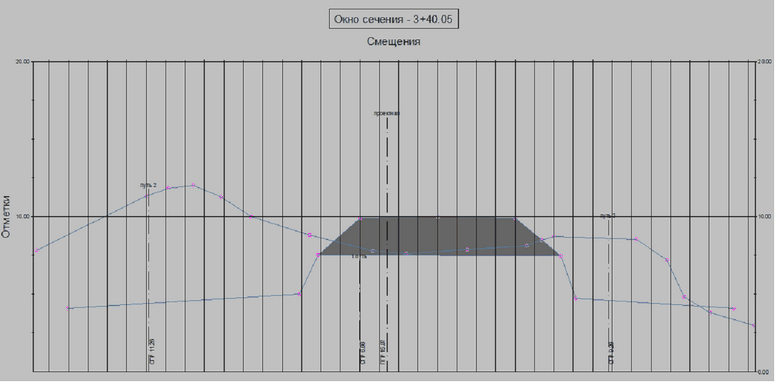

После подтверждения в окне сечения будут отображаться подписи осей трасс:
