<< Оглавление >> Процесс разбивки сетки квадратов |

|

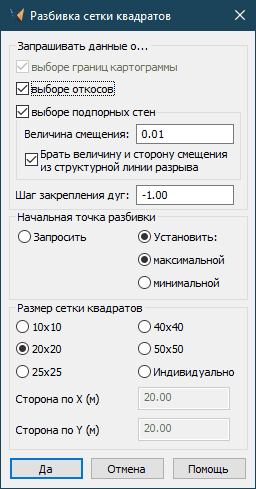

Далее запрашивается начальная точка разбивки сетки квадратов – точка привязки сетки квадратов к разбивочному базису (в программе по умолчанию предусмотрена объектная привязка _INTersect /ПЕРесечение/);
Кроме того, можно установить в качестве начальной точки максимальную или минимальную точку границ (соответственно правый верхний или левый нижний край угол охватывающего границы прямоугольника).
Программа автоматически разрезает квадраты по линиям откосов и подпорных стенок.

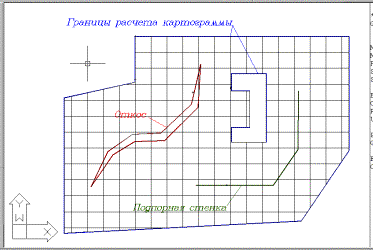

Рис. Разбивка сетки квадратов.
Программа запрашивает точку привязки сетки квадратов к разбивочному базису (по умолчанию предусмотрена точная привязка _INTersect /ПЕРесечение/).
Процесс разбивки сопровождается индикатором выполнения; есть возможность прервать процесс.
Если при повторной разбивке сетки квадратов сетка квадратов в данном чертеже уже существует, то она, а также все элементы старой картограммы, стираются автоматически.
Некоторые рекомендации:
Точку начала разбивки сетки квадратов желательно указывать так, чтобы она не совпадала с точкой угла близкого к 90° (угол линии откоса) или с точкой угла близкого к 0 или 180°.
