Общая часть > Чертеж (установки, проводник) > Проводник чертежа. Стили. Файл-прототип

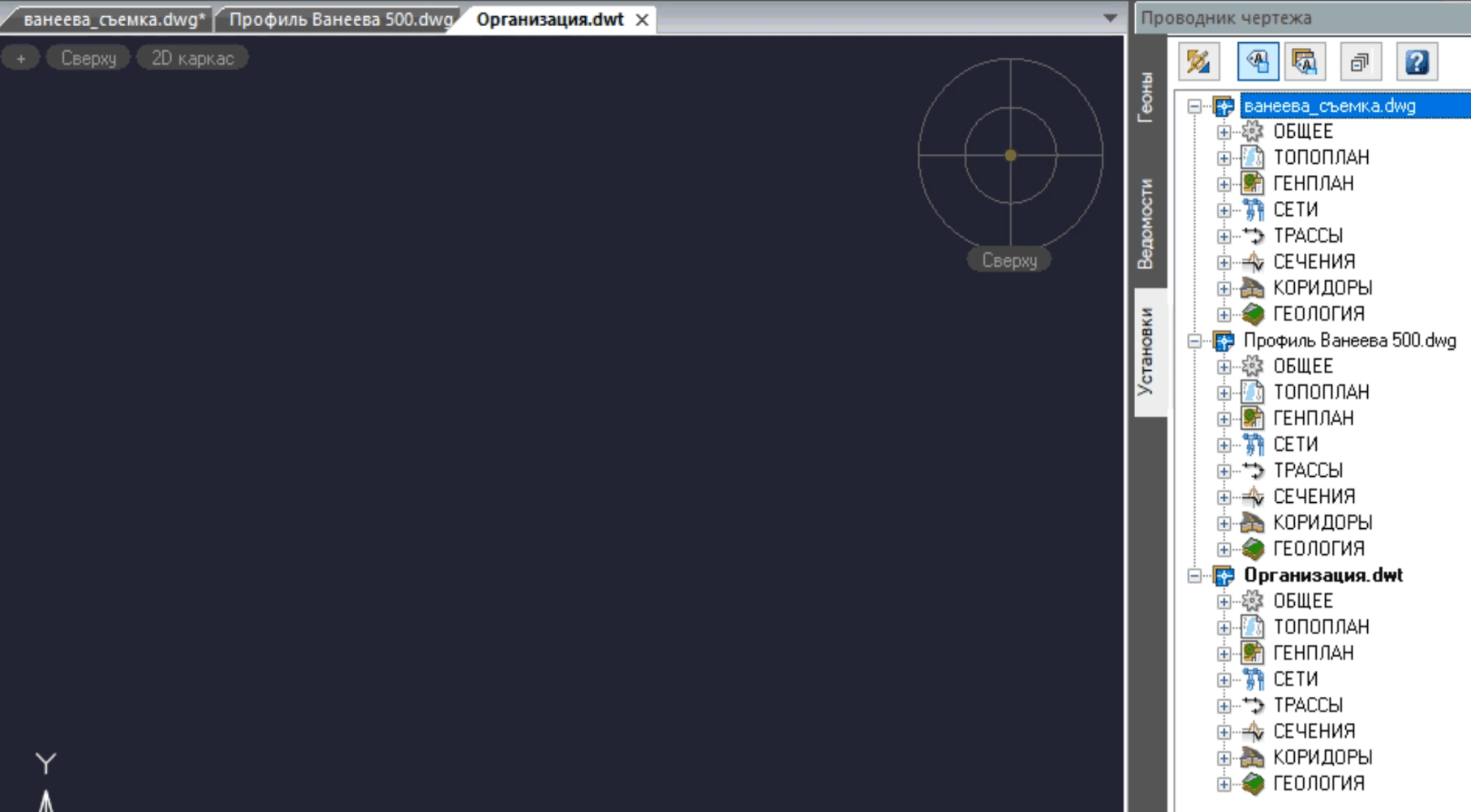

Закладка Установки

Сверху находятся четыре кнопки (фактически, это развернутая матрица два на два). Залипает всегда одна из кнопок.

Первая оппозиция: первая и третья – работа только с текущим чертежом, а вторая и четвертая (с красным) – со всеми открытыми чертежами в сеансе.

Вторая оппозиция: первая и вторая – и установки, и стили подписей; третья и четвертая – только стили подписей.

Вариант по умолчанию – вторая кнопка: активный чертеж и выводить стили и для геонов, и для подписей.

Самая левая залипающая кнопка – статус стиля. Если кнопка включена, то для стилей, на которые ссылается хоть какой-то геон или субгеон в чертеже, будет выводиться оранжевый треугольник. (Если все такие геоны удалить, то треугольничек для стиля исчезнет.) По умолчанию кнопка отключена, т. к. отслеживание завязки стилей на геоны замедляет работу системы. С другой стороны, можно видеть незадействованные стили и удалить их.

По правому щелчку на имени чертежа выходит меню:

На объектах:

Меню, выходящее по щелчку правой кнопкой на пункте дерева, позволяет создать новый стиль, редактировать стиль, копировать стиль и создать для стилей подписей новый стиль наследованием (в работе). Кроме того, стиль можно переименовать и удалить (если на него нет ссылок, иначе система не разрешит эту операцию).

Стиль Стандартный присутствует в каждой ветви. Его нельзя удалить и переименовать.

Есть возможность копировать (перетаскивать) стили между чертежами, переименовывать и удалять их.

Нельзя копировать: выражения, семантику (используйте чертеж, в который вставляйте с расчленением другой чертеж.)

В Проводнике чертежа между чертежами можно перетаскивать как отдельные стили, так и целые ветви (папки).

Перетащить надо на имя целевого чертежа.

Внимание: есть внешняя ссылка на чертеж в сети, которая при этом не найдена, могут возникнуть задержки при вызове контекстного меню стилей чертежа.

ВАЖНО: Если стиль или семантический набор в целевом чертеже уже содержит ссылки на объекты, то его перезапись невозможна - возможно только копирование с переименованием.

Выбранный вариант можно применить ко всем имеющимся конфликтам имен элементов, включив соответствующий флажок.

Выбрав нужный вариант и подтвердив его, следует выполнить команду _REGEN, т. е. обновить чертеж.

Стили второго чертежа будут применены на исходном чертеже.

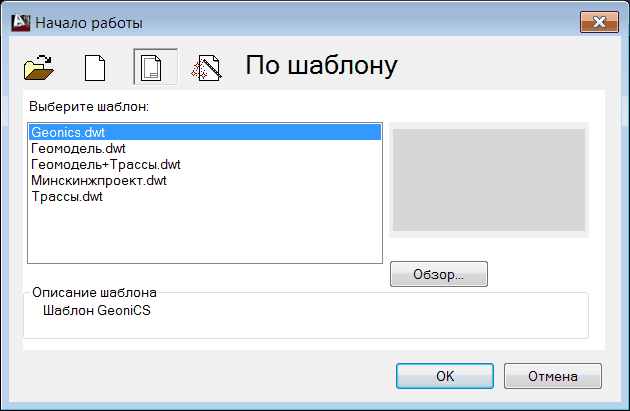

Предопределенные стили хранятся в файлах-прототипах - Шаблонах, входящих в поставку:
