Свойства окна сечения

Previous pageReturn to chapter overviewNext page

фильм

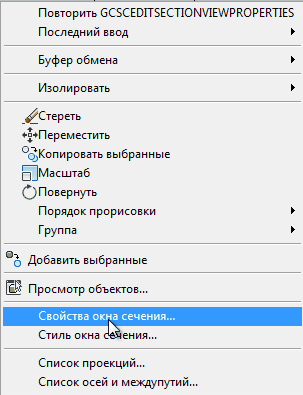

Свойства окна сечения можно вызвать из контекстного меню для выбранного окна сечения.

clip2611



Выводится диалоговое окно, содержащее четыре вкладки:

Основные

Полоски

Подписи

Сечения.

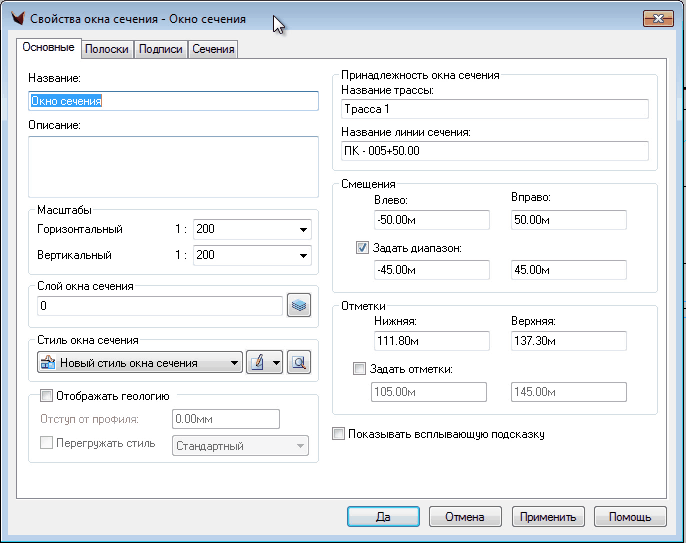

clip2612

Основные свойства – это название, описание, масштаб, слой и стиль окна сечения, флаг отображения геологии, принадлежность окна сечения трассе и линии сечения, значения смещений и отметок окна сечения и управление всплывающей подсказкой. Все свойства можно редактировать.



На вкладке Полоски выводится список полосок данных.

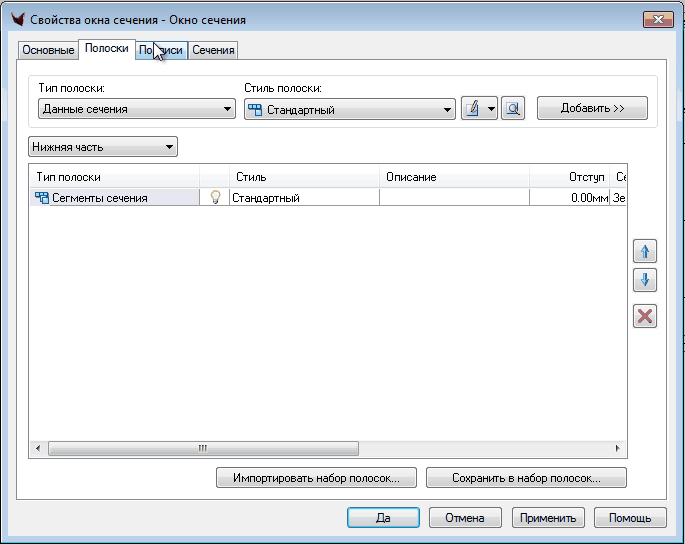

clip2613

Полоски данных можно редактировать как для верхней так и для нижней части окна сечения

clip2614.

Можно добавлять новые полоски

clip2615,

удалять уже существующие

clip2616

и перемещать

clip2617

полоски в списке.

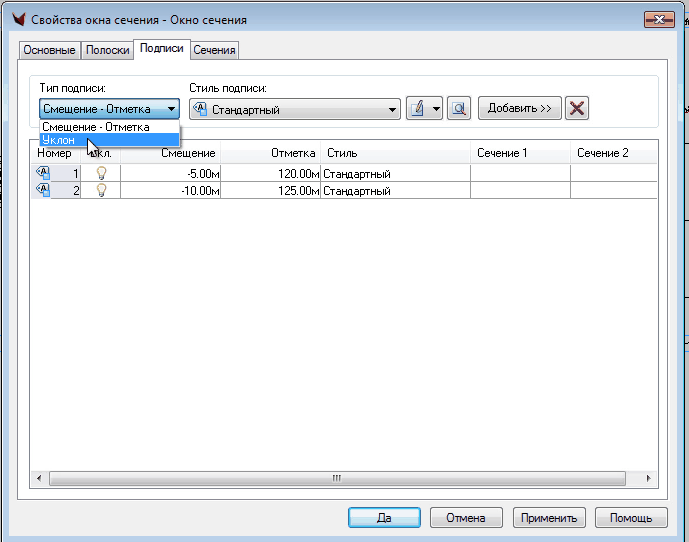

На вкладке Подписи выводится список созданных подписей окна сечения для каждого типа подписи (Смещение-Отметка и Уклон).

clip2618

Список можно пополнять, добавляя новые подписи или удалять существующие

clip2619.

Можно изменить или создать новый стиль подписи.

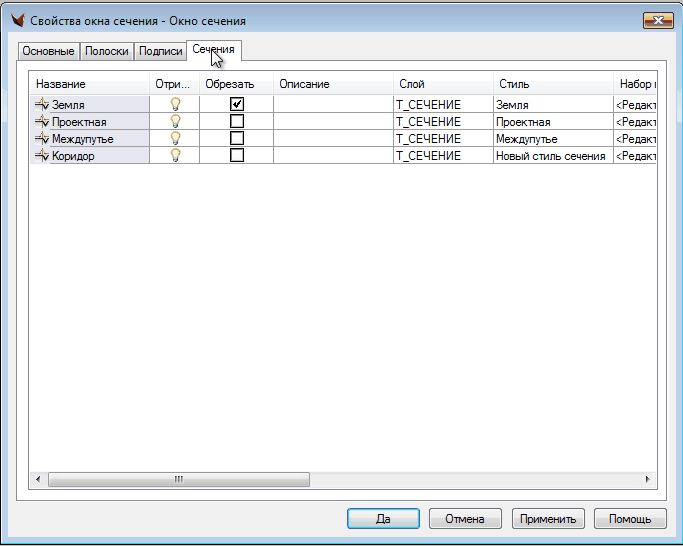

На вкладке Сечения выводится список сечений данного окна сечения и параметры сечений – видимость, флаг обрезания сетки, слой, стиль, набор подписей, перегрузка стиля и подписи, начало и конец смещения.

clip2620

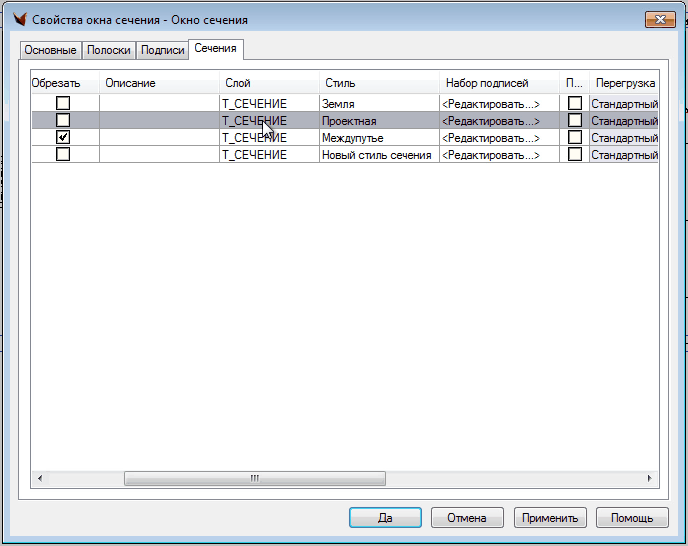

clip2621

После подтверждения измененных параметров видны изменения в чертеже.
