Отрисовка проездов
|
<< Оглавление >> Отрисовка проездов |

|
Операция включает возможность отрисовки оси и смещений (проезжей части, тротуара, газона и т.п.) проезда (улицы).
Геон Проезд состоит из оси (вершины, соединенные прямыми или дугами) и смещений.

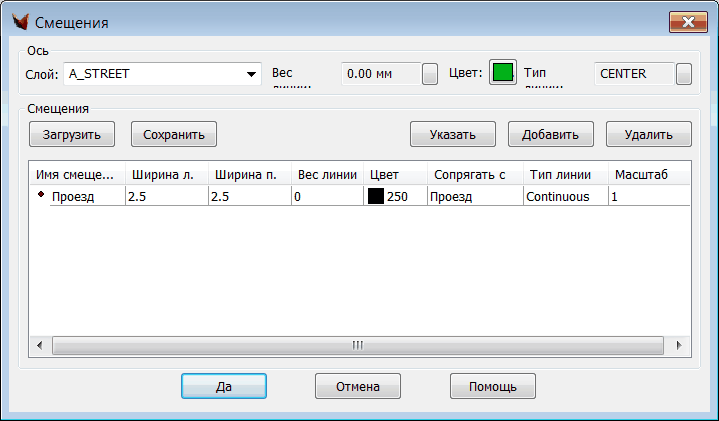

Слой можно ввести или выбрать из списка существующих. Для оси задается толщина и цвет. Для смещений задаются имя, ширины левого и правого смещений, толщина, цвет и имя смещения, с которым оно будет сопрягаться.
В проезде хранятся имена смещений, имена смещений (текущего или другого), с которыми будут сопрягаться смещения текущего проезда, правый и левый радиусы сопряжения начала/конца одного проезда в другой.
В каждой вершине хранятся ее координаты, ширина следующего участка проезда, тип угла, радиус скругления и идентификатор (массив идентификаторов) проезда, сопряженного с текущим в данной вершине.
Отрисовка проездов ведется указанием точек осевой линии. Единственное ограничение на привязки – проезд должен привязываться в объекту, который находится на 0-й отметке. Т.е. проезд нельзя поднимать/опускать (это будет исправлено).
Если построение проездов с заданными параметрами невозможно, оно не происходит.

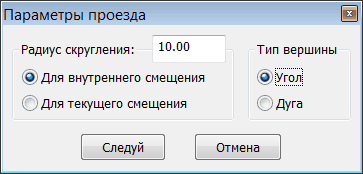

В процессе отрисовки используется немодальное окно параметров – можно динамически менять тип поворота (дуга или угол) и радиус скругления:
Доступные поля:
•Ширина<2.50>м – устанавливает текущую ширину проезда;
•Радиус скругления – устанавливает текущий радиус скругления – для самого внутреннего из смещений проезда или текущего;
•Тип вершины: возможность скругления: Угол – нет скругления, <ДУГА> – устанавливает тип сопряжений – дуговое (используется указанный радиус);
Кнопки:
•Следуй – залипающая/отлипающая кнопка – ориентация ПСК по последнему отрисованному участку и режим Орто.
•Отмена – при отрисовке можно производить последовательную отмену отрисованных участков.
При отрисовке можно использовать привязки. Привязываться можно как к оси (при этом происходит сопряжение – если это возможно), так и к смещениям.
Имеется возможность загрузки/сохранения шаблона проезда. Шаблон можно задать и указанием проезда в чертеже.
