Редактирование ручками

<< Оглавление >>

Навигация:  ТРАССЫ (геометрия, план, профиль) > Профиль > Редактирование > Редактирование профилей >

clip1807

Редактирование ручками

Previous pageReturn to chapter overviewNext page

фильм


При выборе линии профиля она выбирается только в текущем окне. Внимание. Ручки возникают ТОЛЬКО при выборе прямым указанием (при выборе рамкой или секущей рамкой – не возникают).

Ручки бывают трех видов:

      треугольные – в узлах тангенсов,

      прямоугольные – в середине тангенсов,

      круглые – на дугах.

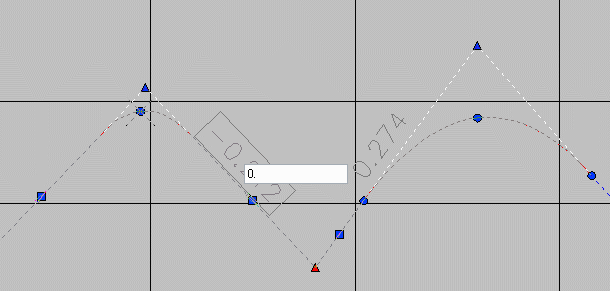

При редактировании для текущих выбранных ручек выводятся динамические размеры: уклоны для смежных тангенсов (в тысячных) и радиусы для дуг. Прямо в окошках можно редактировать уклоны. Между уклонами смежных тангенсов можно переходить с помощью Tab.

Ручка на середине тангенса двигает две смежные точки с сохранением уклона.

Можно менять и радиусы дуг, созданных с помощью задания радиуса. Можно использовать среднюю точку дуги, а также ее начальную или конечную точки. Здесь действует шаг дискретизации. Но конкретное значение можно ввести независимо от шага дискретизации.



Для точки выводятся координаты: пикет и отметки для точки и всех профилей в окне.


Можно одновременно выбрать несколько ручек.

В одном окне можно выбрать несколько профилей и одновременно потянуть их.

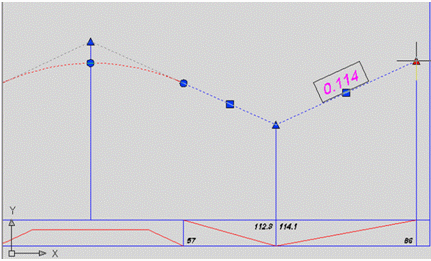

Изменения отражаются во всех окнах профиля и полосках.

Для эффективности редактирования в закладке Основные в окне Свойства окна профиля если флажок "Автоматически обновлять содержимое окна и полосок" отключен, обновление будет только по команде _Regen.

Можно кривую начать от другой кривой, без прямой вставки. Для этого в стиле профиля надо отключить параметр дискретности радиуса при редактировании ручками. И тогда можно с помощью ручек перетянуть начало кривой на конец предыдущей.

Ручки на подписях надо выбирать с помощью нажатия CTRL.
