Для отображения на профиле пересечений с коммуникациями удобнее всего использовать механизм пикетажных данных. Нужно записать в таблицу пикетажных данных точки с необходимыми параметрами, а потом оформить их на профиле с помощью подписей и полосок пикетажных данных. Есть ряд команд, облегчающих этот процесс.

Для оформления пересечений рекомендуется выполнить следующие действия:

1.Настроить стили подписей и полосок пикетажных данных (достаточно настроить один раз).

2.Собрать информацию о пересечениях в таблицах пикетажных данных (либо автоматически, либо вручную).

3.Добавить подписи и полоски пикетажных данных, установив им соответствующие стили и таблицы.

Сбор данных

Пикетажные данные служат для отображения различной информации в окне профиля, как на самом профиле (подписи пикетажных данных), так и в подпрофильной таблице (полоски пикетажных данных).

Удобнее всего воспользоваться командой "Найти пересечения с линейными объектами", которая автоматически определит все точки пересечения с нужными объектами и создаст таблицу пикетажных данных. Команда содержит немало настроек для отбора объектов и получения их параметров.

При необходимости можно также загрузить данные в таблицу ПД из текстового файла или ввести их вручную в редакторе пикетажных данных профиля.

Пикетажные данные хранятся в профиле в виде таблиц. Колонки в каждой таблице пикетажных данных представляют собой наборы свойств (характеристик) какого-либо объекта – семантической информации, необходимой для отображения в окне профиля, а также при необходимости свойств, не отображаемых, но влияющих на условный знак отображаемых пикетажных данных.

Пикетажные данные бывают точечные, т. е. привязанные к определенному пикету

и диапазонные, т. е. от пикета до пикета

Свойство "Пикетное положение" присутствует в пикетажных данных по умолчанию, все остальные параметры нужно создавать и настраивать самостоятельно (команда «Найти пересечения с линейными объектами» автоматически создает все нужные колонки).



Оформление

Оформление пикетажных данных, как и всё в программе "Трассы", задается стилями. Для вывода пересечений используются стили подписей пикетажных данных и полосок пикетажных данных. Соответственно, один раз настроив, их можно включить в шаблон чертежа или копировать из чертежа в чертеж.

Обычно каждый стиль соответствует отдельному типу пересечения и отдельной таблице пикетажных данных.

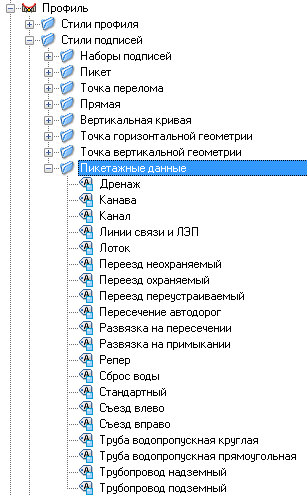

Стили подписей пикетажных данных (пример):

Для вывода пересечений на линии профиля нужно иметь настроенные стили подписей пикетажных данных (раздел «Профиль» в проводнике чертежа). Далее нужно добавить в профиль подпись пикетажных данных и задать ей нужные стиль и таблицу пикетажных данных.

Стили полосок пикетажных данных (пример):

Для вывода информации о пересечениях в подпрофильной таблице нужно иметь настроенные стили полоски пикетажных данных (раздел «Окно профиля» в проводнике чертежа). Далее нужно добавить в окно профиля полоску пикетажных данных и задать ей нужные стиль и таблицу пикетажных данных.

Пример оформления

В примере показан стиль подписи для точечных пикетажных данных пересечки с линией электропередачи (ЛЭП)

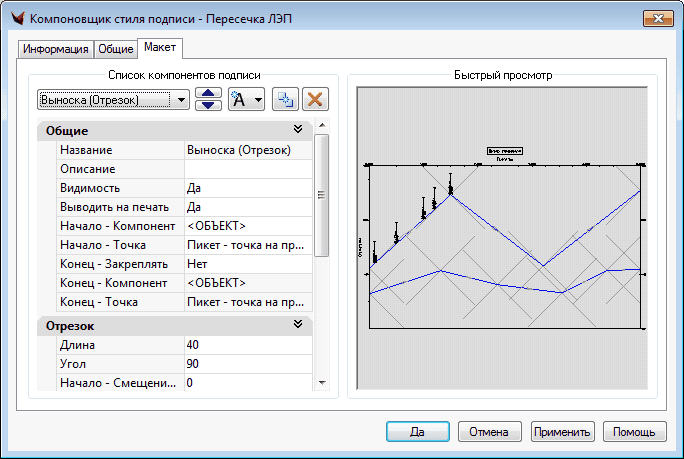

1. Создаем и настраиваем стиль подписи пикетажных данных профиля:

2. Запускаем команду «Найти пересечения с линейными объектами». В чертеже уже созданы трасса, для которой будут считаться пересечки, и профиль, в который будут записаны пикетажные данные.

3. На вкладке «Основные» выбираем нужный профиль, указываем опцию «Создать новую таблицу» для создания новой таблицы ПД:

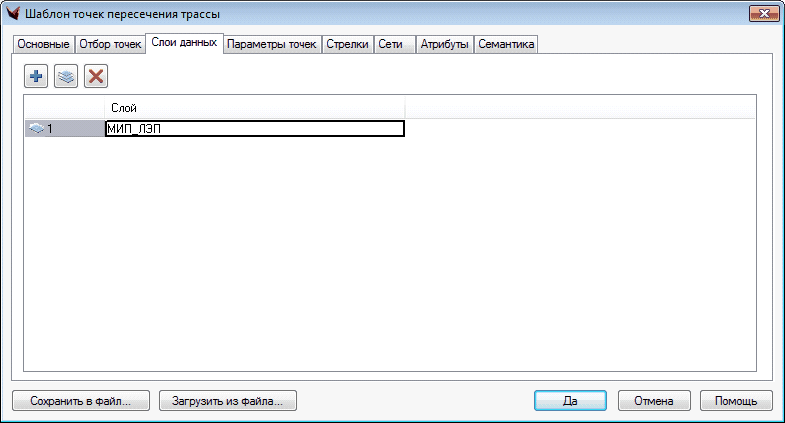

4. На вкладке «Слои» указываем слои, на которых лежат пересекаемые объекты:

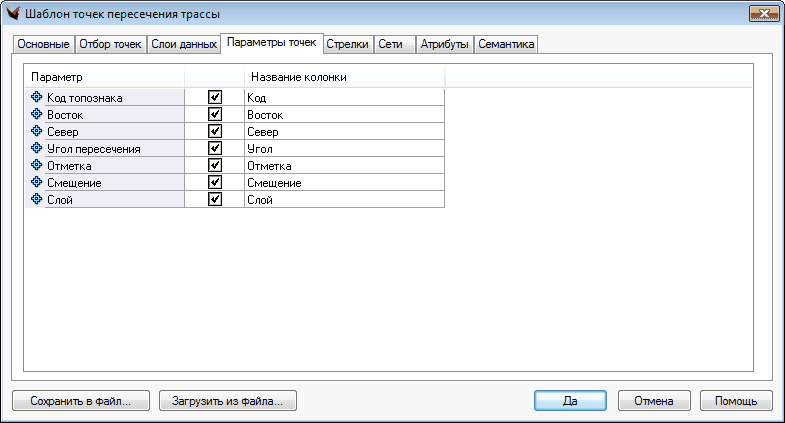

5. На вкладке «Параметры точек» указываем дополнительные поля, которые нужно будет добавить в таблицу:

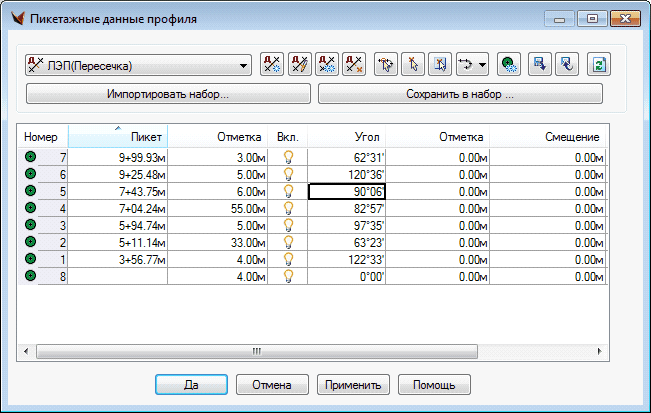

6. Нажав на кнопку «Да», запускаем сбор пересечек. В итоге получаем новую таблицу пикетажных данных с пересечками. При необходимости ее можно просмотреть и отредактировать в редакторе пикетажных данных профиля.

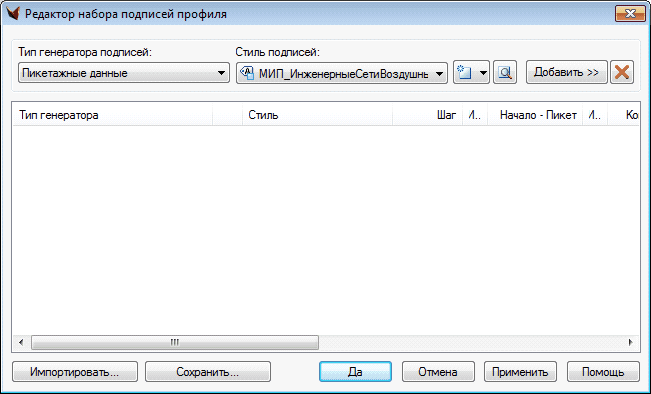

7. Добавляем подпись пикетажных данных профиля  и назначаем ей стиль отображения пикетажных данных в подписях профиля:

Подпись и стиль отображения подписи пикетажных данных добавлены

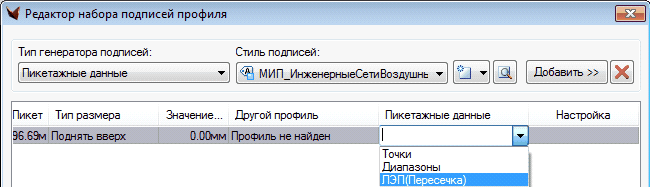

8. Указываем таблицу (тип) пикетажных данных для отображения подписей пикетажных данных указанным стилем:

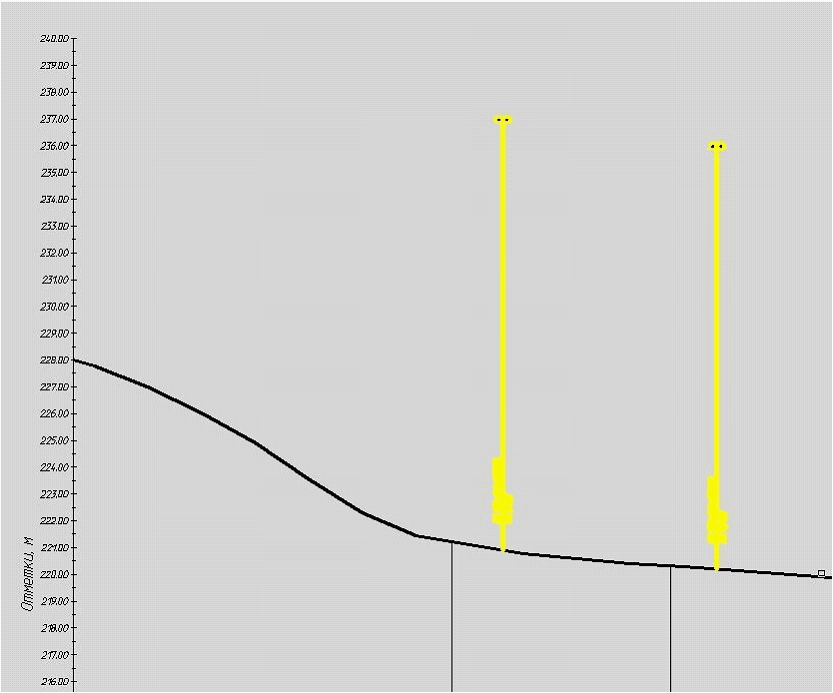

9. В итоге получаем профиль с отображенными пикетажными данными:

См. также: Пересекаемые сети
