Набор подписей сечения

Previous pageReturn to chapter overviewNext page

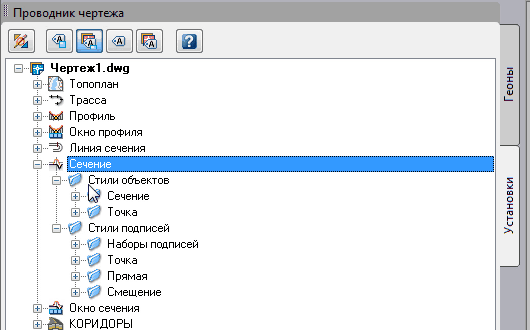

В Проводнике чертежа на вкладке «Установки» можно видеть ветку стилей для стилей сечений.

clip2863

К стилям сечений относятся стили объектов и стили подписей.

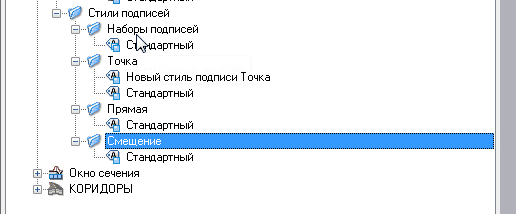

Можно создавать новые стили подписей, редактировать имеющие или удалять ненужные.

clip2864

В «Геониксе» подписи сечения отображаются при помощи набора подписей. Создадим новый набор подписей.

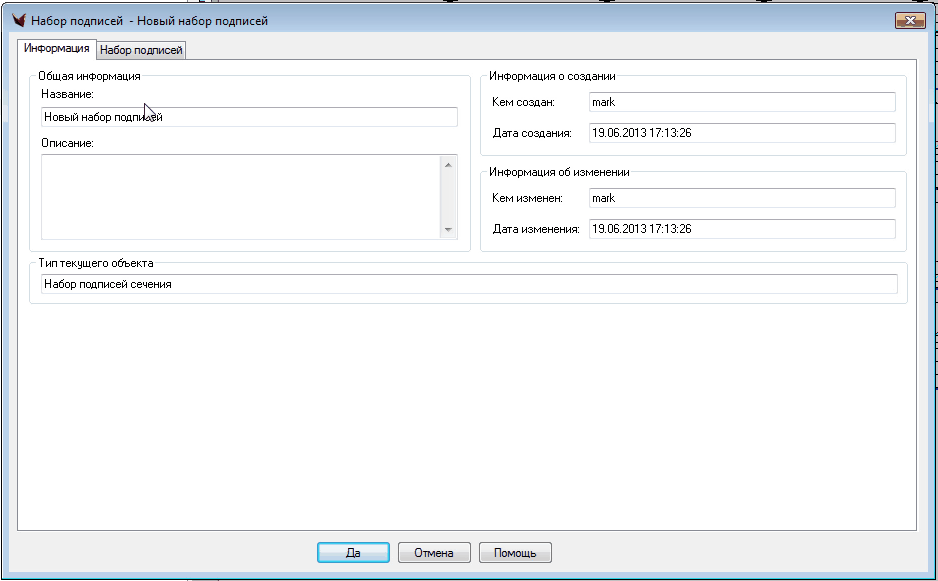

Набор подписей, как и стиль, можно настроить. Для этого нужно ввести название и описание.

clip2865

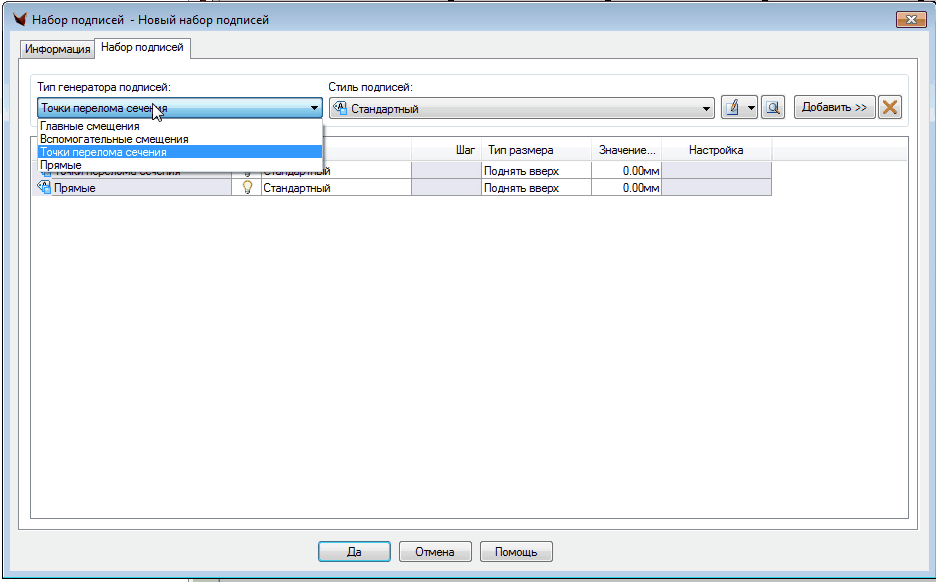

Также необходимо настроить сам набор подписей с помощью генератора подписей сечения.

clip2866

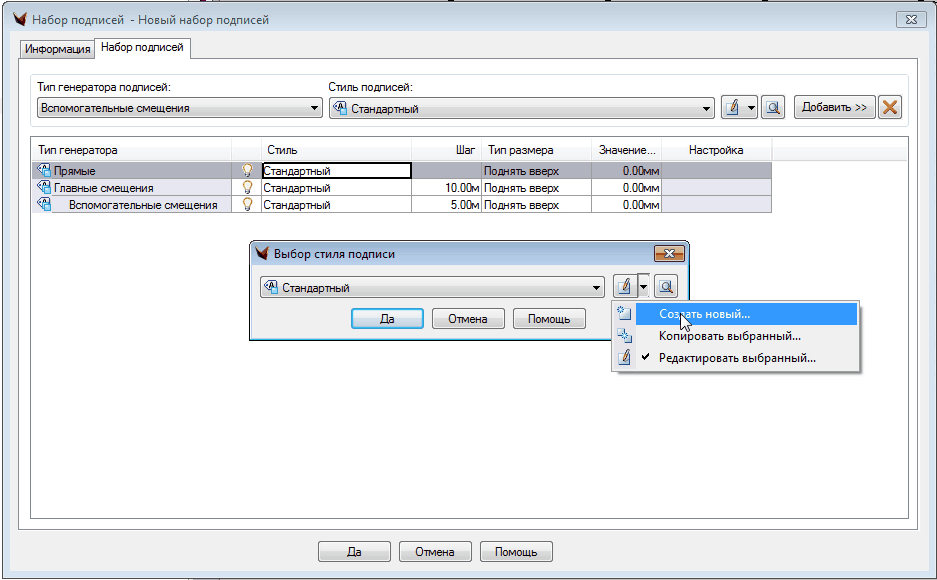

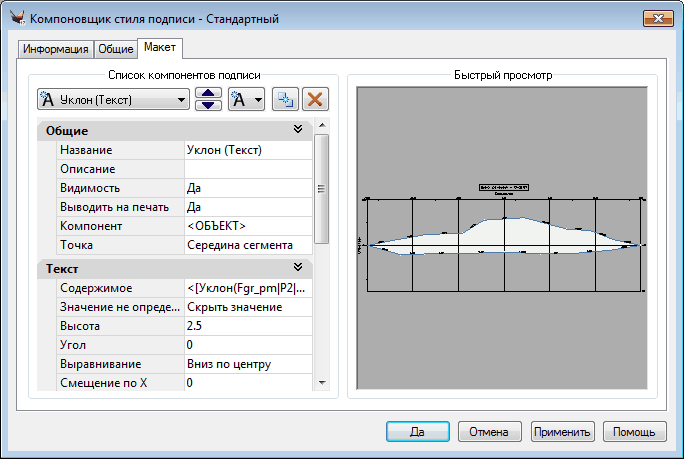

Можно по своему усмотрению добавлять новые генераторы, удалять ненужные, изменять стили самих подписей, которые находятся в списке, добавлять новые, настраивать генератор по своему усмотрению.

clip2867
clip2868

После настроек подтверждаем ввод.

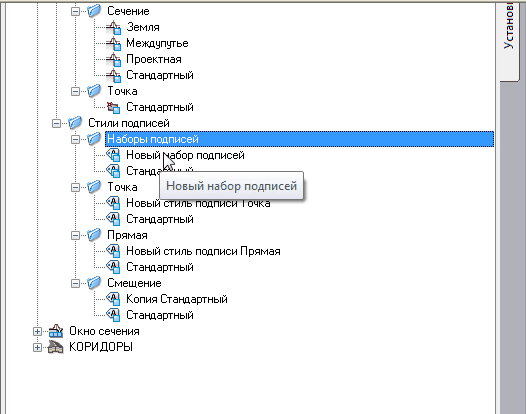

Видно, что создан новый генератор и новые стили в чертеже.

clip2869
