Подписать окно сечения

<< Оглавление >>

Навигация:  СЕЧЕНИЯ (черные, красные, коридоры) > Черные сечения > Окна сечения > Подписи окна сечения >

clip1807

Подписать окно сечения

Previous pageReturn to chapter overviewNext page

фильм

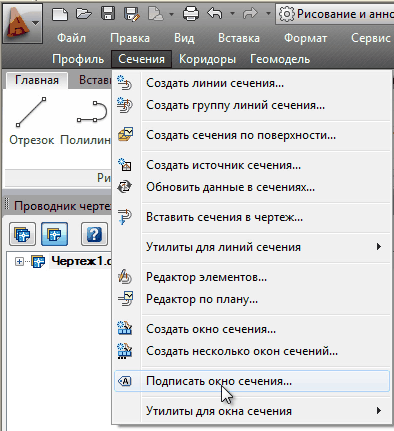

Вызов команды производится из окна Сечения.

clip2669

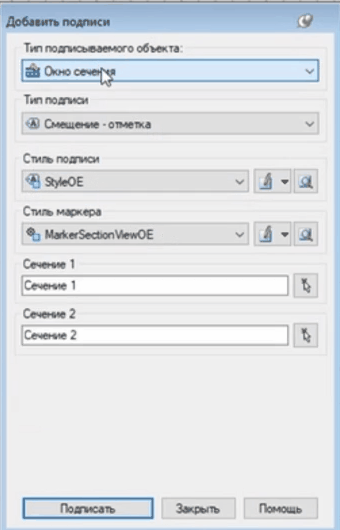

После этого появляется окно «Подписать окно сечения».

clip2670

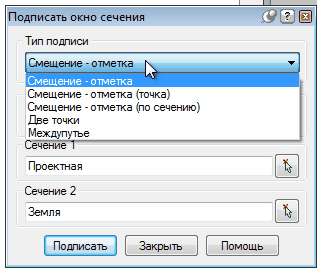

В этом окне можно указать тип подписи, стиль подписи, сечение 1, сечение 2 для подписей, для которых это необходимо.

Первый тип подписи – это смещение – отметка.

clip2671

После указания остальных параметров нужно нажать кнопку «Подписать».

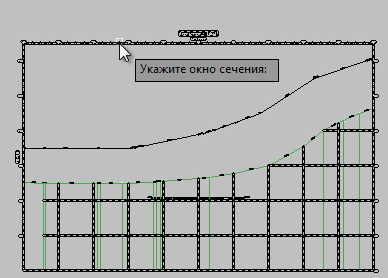

Команда запрашивает окно сечения.

clip2672

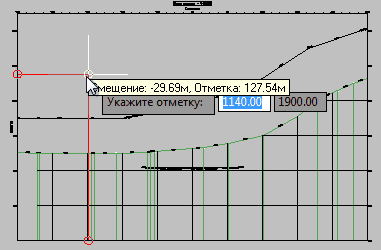

Далее указываем смещение и отметку.

clip2673

После этого отображается созданная подпись.

clip2674

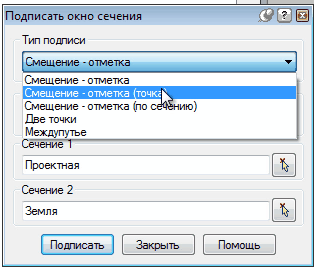

Второй тип – это смещение – отметка(точка).

clip2675

Создание этой подписи похоже на предыдущий вариант, кроме того, что не нужно указывать смещение и отметку по конкретному окну. Подпись создается кликом в чертеже. Если клик был в пределах одного из окон сечения, то в этой точке будет создана подпись.

clip2676

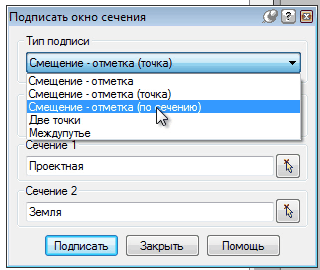

Третий тип – это смещение – отметка (по сечению).

clip2677

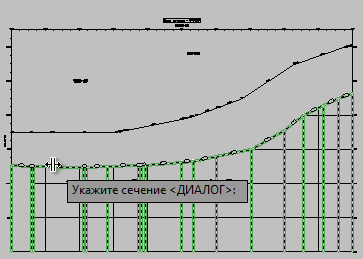

В данном случае команда создает подписи в окне сечения по всем точкам сечения. После запуска этой команды необходимо указать сечение в чертеже.

clip2678

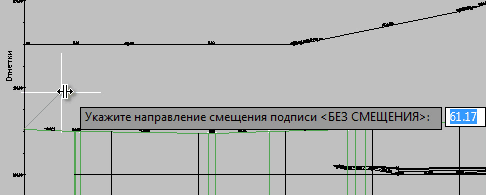

Затем команда запрашивает смещение подписи относительно точки сечения на примере начальной точки сечения.

clip2679

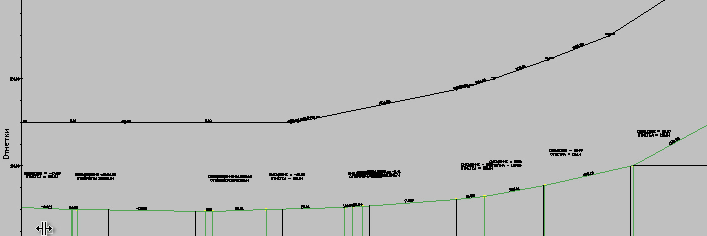

После указания смещения в чертеже создаются подписи окна по всем точкам указанного сечения с заданным смещением.

clip2680

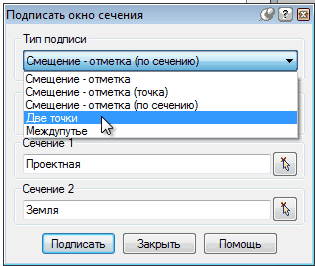

Четвертый тип подписи – это две точки.

clip2681

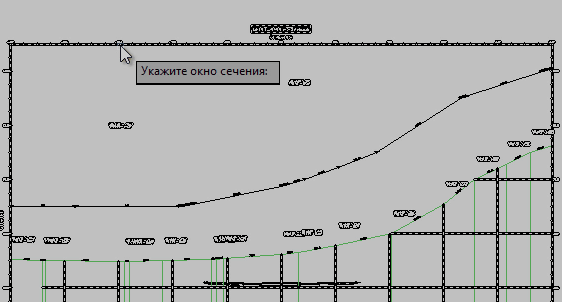

Это подпись уклона окна сечения. После запуска запрашивается окно сечения.

clip2682

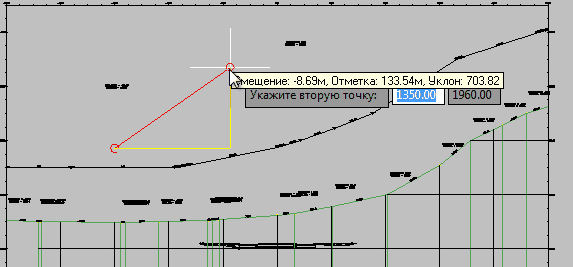

Далее нужно указать две точки в окне сечения. При этом отображается изменение смещения отметки и уклон.

clip2683

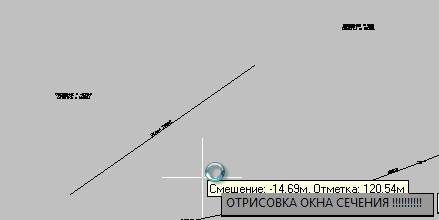

Подпись по уклону создается в окне сечения.

clip2684

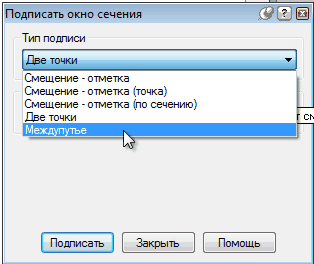

Последний тип подписи – это междупутье.

clip2685

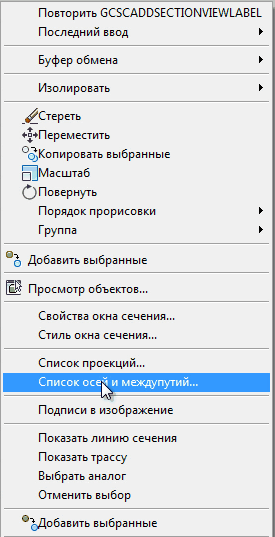

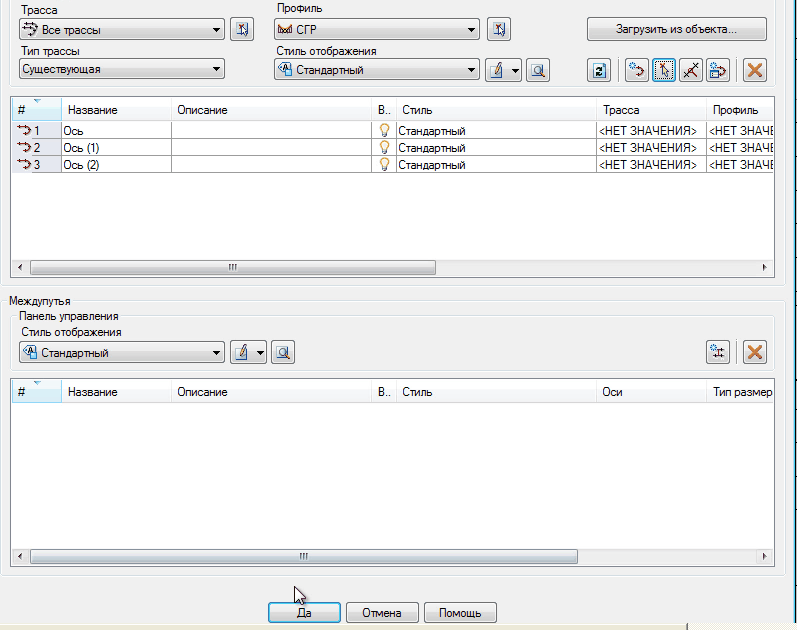

Для того, чтобы подписать данный тип подписи, в окне должны существовать оси трасс. Нужно зайти в редактор осей междупутья и создать несколько ручных осей трасс с типом «пользовательский».

clip2686

clip2687

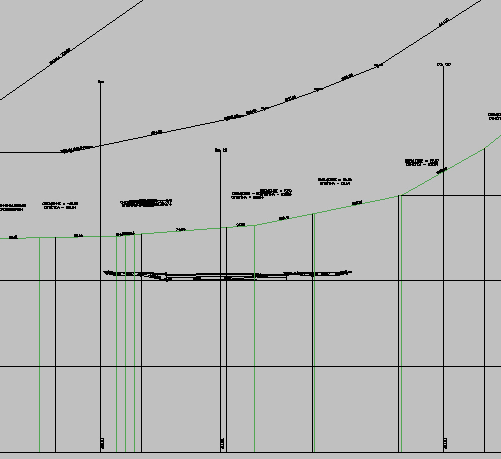

Эти оси отображаются на чертеже.

clip2688

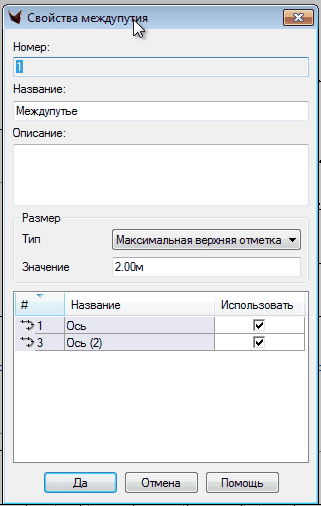

После того, как оси созданы, можно вызвать команду. Она запрашивает окно, затем запрашиваются оси трассы в цикле. Можно указать все или часть осей. Затем появляется окно «Свойства междупутья», в котором указаны выбранные оси и параметры междупутья.

clip2689

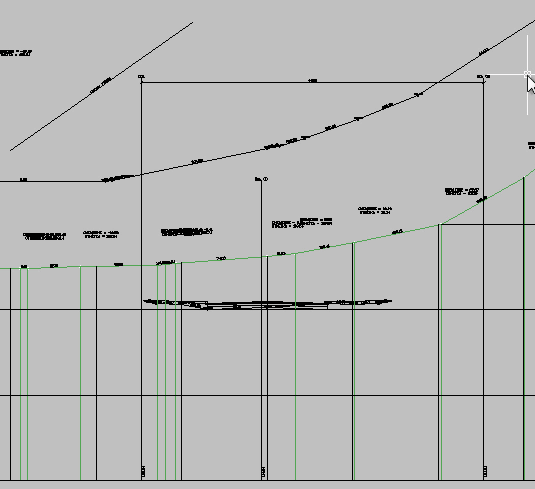

После подтверждения подпись междупутья создается в чертеже.

clip2690
