Добавление

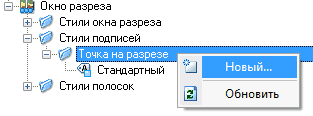

Для создания нового стиля подписи окна разреза следует выбрать пункт Новый в контекстном меню папки соответствующего Точка на разрезе:

Диалоговое окно стиля подписи окна разреза состоит из трех вкладок – Информация, Общие, Макет:

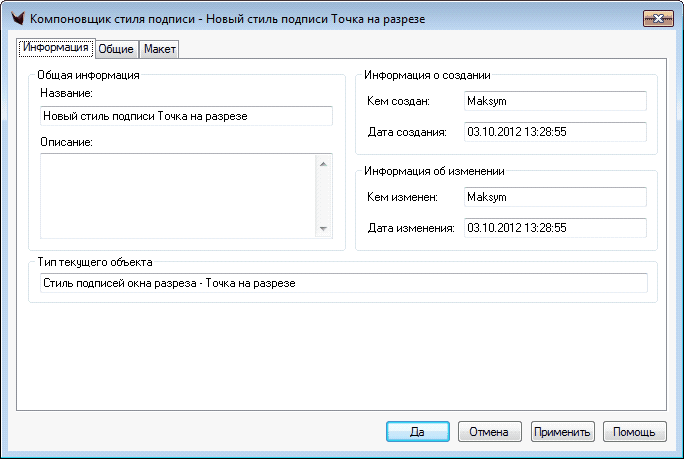

На вкладке Информация следует задать:

• Название,

• Описание.



На вкладке Общие следует задать:

• Параметры подписи

• Стиль текста,

• Видимость,

• Слой.

• Поведение подписи

• Систему координат,

• Поворот текста,

• Угол поворота текста.

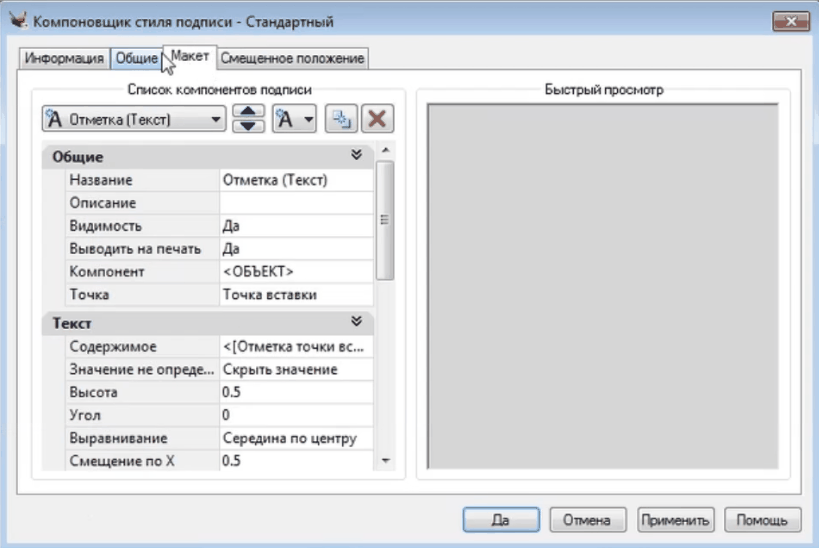

На вкладке Макет следует задать формат подписи, используя следующие информационные поля:

• Пикет точки вставки,

• Отметка точки вставки,

• Номер ИГЭ.



Редактирование

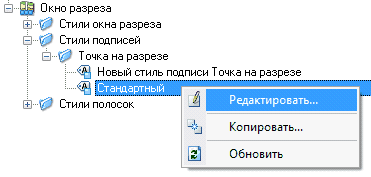

Для редактирования стиля подписи окна разреза следует выбрать пункт Редактировать… в контекстном меню стиля подписи:

Редактирование стилей подписей производится аналогично добавлению.

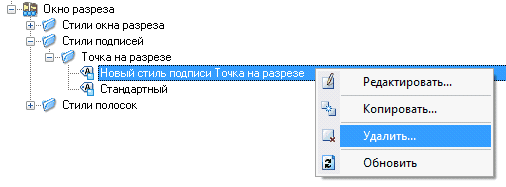

Для удаления подписи окна разреза следует выбрать пункт Удалить… из контекстного меню стиля подписи:
