Существует 4 типа стилей подписей разреза – подписи выработок, подписи проб, подо подписи горизонтов, подписи элементов. Для каждого типа существует отдельная папка:



Добавление

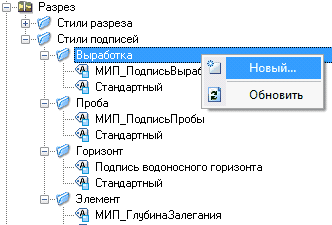

Для создания нового стиля подписи разреза следует выбрать пункт Новый в контекстном меню папки соответствующего типа:

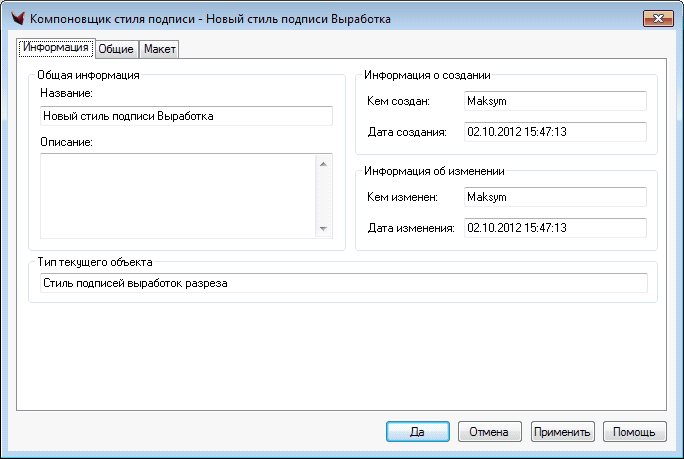

Диалоговое окно стиля подписи состоит из трех вкладок – Информация, Общие, Макет:

На вкладке Информация следует задать:

• Название,

• Описание.

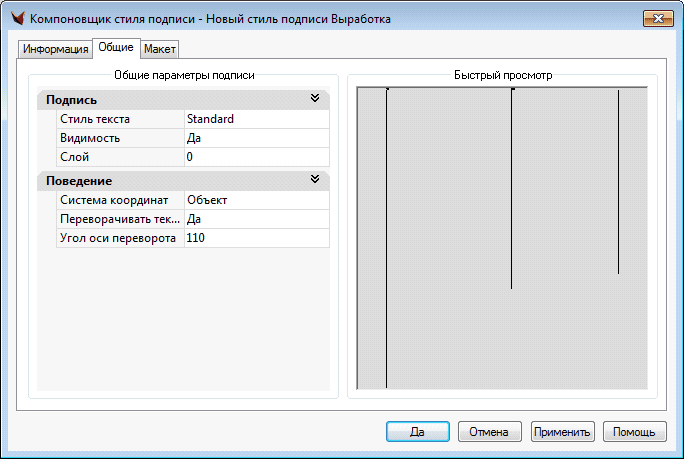

На вкладке Общие следует задать:

• Параметры подписи

• Стиль текста,

• Видимость,

• Слой.



• Поведение подписи

• Систему координат,

• Поворот текста,

• Угол поворота текста.

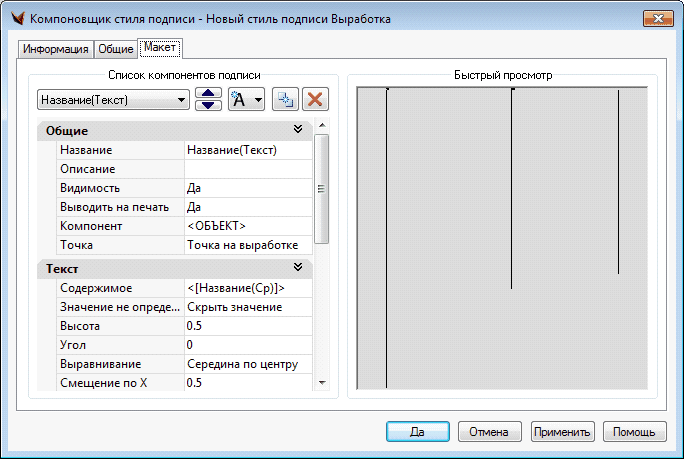

На вкладке Макет следует задать формат подписи, используя следующие информационные поля:

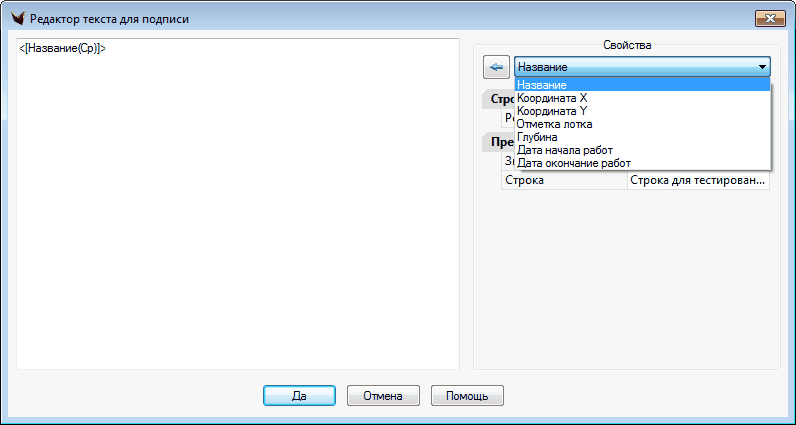

Для подписей выработки:

• Название,

• Координата X,

• Координата Y,

• Глубина,

• Дата начала работ,

• Дата окончания работ.



Для проб:

• Отметка,

• Относительная отметка,

• Номер.



Для водоносных горизонтов:

• Абсолютная отметка,

• Отметка относительно устья,

• Глубина.



Для элементов:

• Номер ИГЭ,

• Описание ИГЭ,

• Мощность ИГЭ,

• Отметка подошвы ИГЭ,

• Отметка кровли ИГЭ,



Редактирование

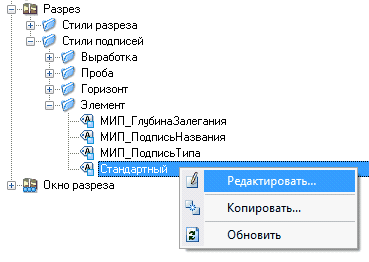

Для редактирования стиля подписи разреза следует выбрать пункт Редактировать… в контекстном меню стиля подписи:

Редактирование подписей производится аналогично добавлению.



Удаление

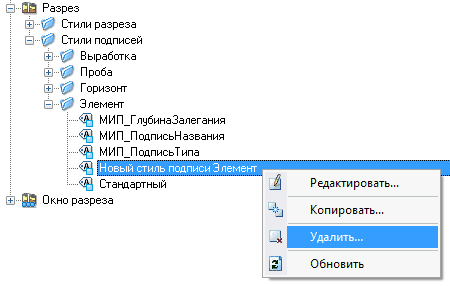

Для удаления стиля подписи разреза следует выбрать пункт Удалить… из контекстного меню стиля подписи:
