<< Оглавление >> Подключение потребителей к источнику |

|
Команда предназначения для облегчения подключений множества потребителей к выбранной сети.
Вход:
- множество вершин потребителей (их координаты). Дополнительные параметры можно установить в окне свойств вершин.
- сеть, к которой производится подключение.
Операция:

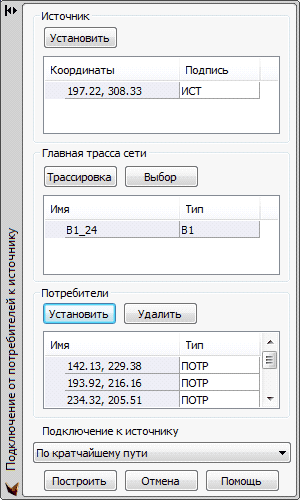

В списках выводятся координаты и подписи источников и потребителей. При их редактировании в чертеже изменяются соответствующие строки списка. При выборе в списке объект в чертеже окрашивается в зеленый цвет. При удалении в чертеже – в списке также удаляются соответствующие строки. Удалять можно и через список.
Источники могут находиться вне сети, в ее начале или конце, но не на сети. Потребители должны находиться вне сети.
Подключение к источнику возможно двумя способами:
• по кратчайшему расстоянию,
• по перпендикуляру (с возможным продлением сети).

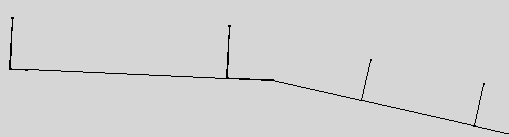

На выходе команды множество подключений (сетей из одного сегмента):
При подключении источника к потребителям созданые участки поднимаются на высоту. Для самотечных сетей также устанавливается уклон.
