Поиск ошибочных точек
|
<< Оглавление >> Поиск ошибочных точек |

|

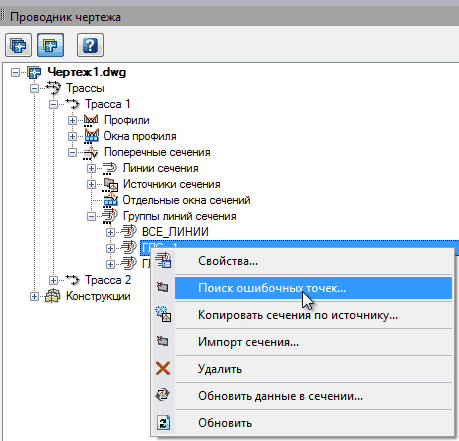

Поиск ошибочных точек для выбранной группы линий сечения выполняется из контекстного меню этой группы в Проводнике чертежа.

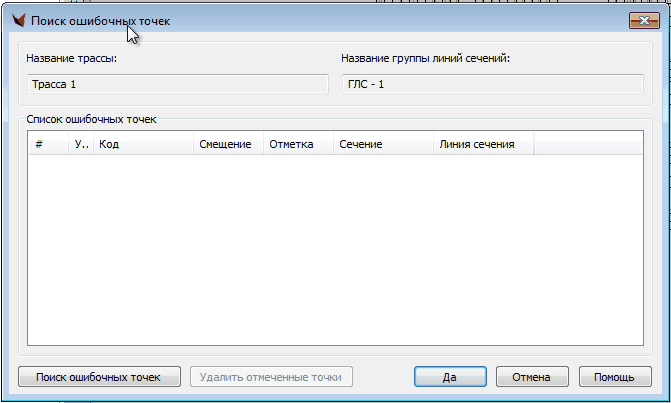

В диалоговом окне «Поиск ошибочных точек» выводится название текущей трассы, название группы линий сечения и список ошибочных точек. Чтобы ошибочные точки отобразились, необходимо нажать кнопку «Поиск ошибочных точек».
В окне «Настройки поиска»
Определяется диапазон отметок – нижней и верхней, если точка не попадает в диапазон между отметками, то она считается ошибочной. Флаг «Выводить точки, выходящие за пределы сечения по смещению» включается в том случае, если линия сечения редактировалась, то может оказаться, что точки сечения выходят за пределы линий сечения.

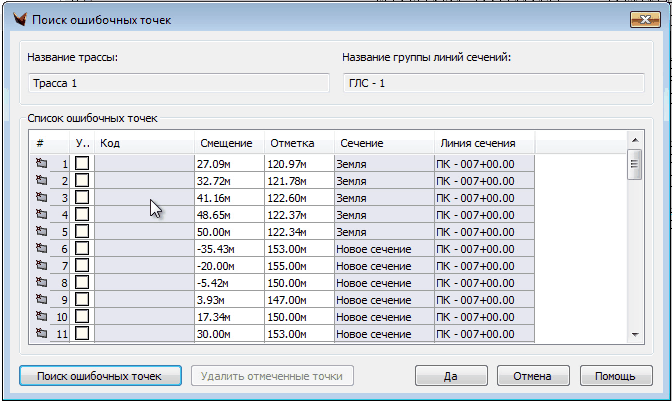

После подтверждения выбранного диапазона выводится список ошибочных точек.

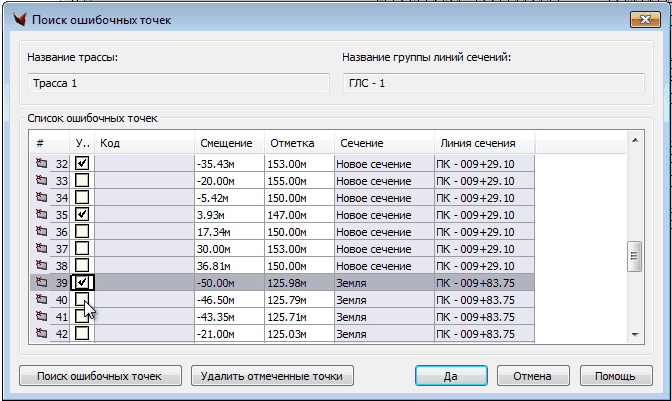

Координаты ошибочных точек можно изменить, а также отметить их для удаления и удалить, нажав кнопку «Удалить отмеченные точки».
Сделанные изменения вносятся в чертеж.
