<< Оглавление >> Навигация:  СЕТИ (план, профиль, объемы, деталировка, спецификация) > Профиль > Редактор профиля > Добавление перепада на участке

фильм

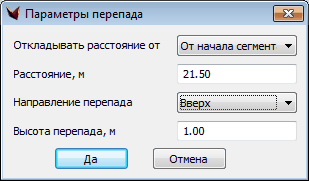

С помощью пункта меню "Редактирование > Задать перепада на участке" можно построить вертикальный перепад, параметры которого выбираются в диалоге "Параметры перепада": расстояние от начала сети / участка, направление перепада и высота. Данная команда создаст в выбранной точке сети две вершины, с разницей высот равной заданной пользователем.

Командой "Редактирование > Удалить перепад" можно удалить вертикальный перепад на сети, предварительно выбрав участок.







>Данные длин и уклона верны, а направление уклона нет ...

На самом деле уклоны даже правильно показаны, при обратном направлении из конца в начало они так и идут.

А вот сам профиль при этом НЕ поворачивается. Надо будет направление профиля делать в соответствии с направлением сети
