Для двух имеющихся в проекте построенных поверхностей можно построить линию их пересечения. Таких линий может быть несколько. Поверхности не обязательно должны быть отрисованы в чертеже.

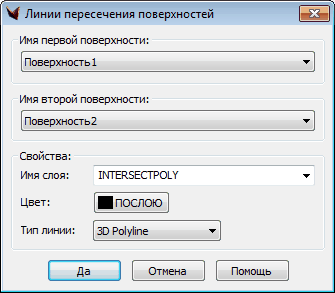

После запуска команды выводится диалоговое окно

Задаются две поверхности (порядок не важен) и свойства – имя слоя, цвет отрисовки и тип линии – двухмерная или трехмерная полилиния.

На чертеже видим построенные линии пересечения двух заданных поверхностей, двухмерная или трехмерная.

Особенность: если имеется плоская (с одинаковыми отметками) область одной поверхности и она пересекается с такой же областью другой поверхности – результат зависит от порядка поверхностей.
