Пикетажные данные можно использовать как геометрические параметры.

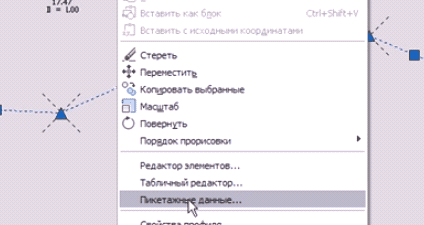

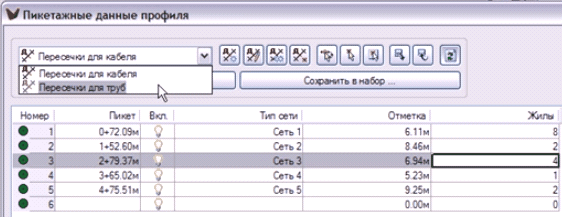

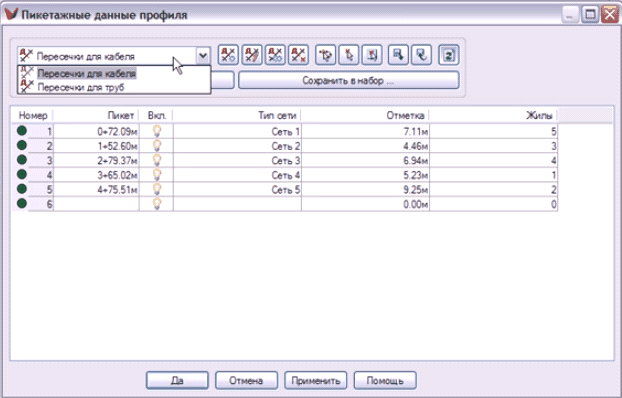

К примеру, рассмотрим имеющиеся пикетажные данные у выбранного профиля

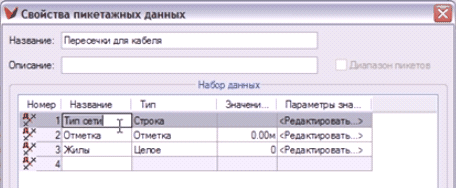

В свойствах пикетажных данных видим, что тип данного  для типа сети – это строка. Для отметки – отметка. Жилы – целое число.

Диаметр труб в пересечках для труб – вещественное

Рассмотрим параметризацию стиля подписей

В проводнике чертежа видим имеющиеся стили

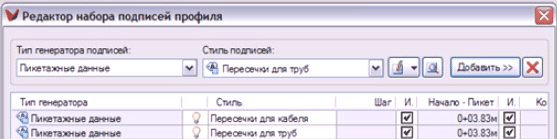

Для выбранного профиля добавим подписи

В столбце Пикетажные данные определяем соответствующие значения

Подредактируем стиль подписи Пересечки для кабелей

В компоновщике раскрываем список компонентов подписи

Зададим название блока, точку привязки, выравнивание

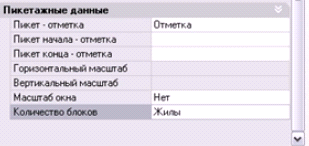

В разделе пикетажных данных определяются столбцы, из которых будут браться значения.

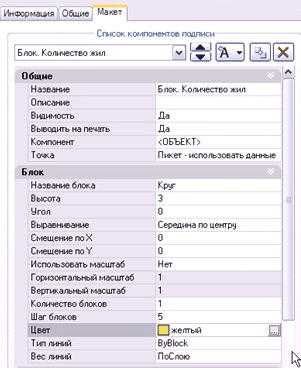

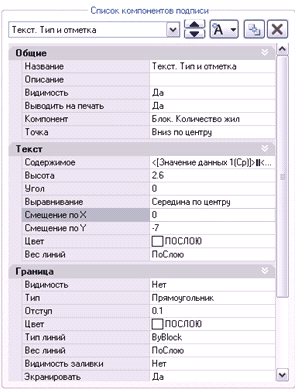

Для компонента «Текст. Тип и отметка» выбираем «Блок. Количество жил». Точка привязки Вниз по центру

Пикетажные данные для пикета и отметки будем брать из столбца Отметка

На чертеже видим результат подписывания

Стиль пересечки для труб



Для блока зададим название, точку привязки, выравнивание

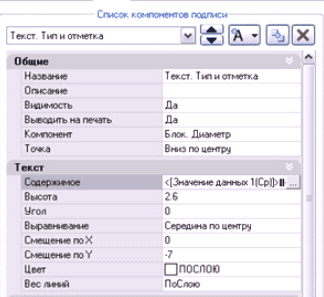

Компонент «Текст. Тип и отметка» определяем как блок диаметр

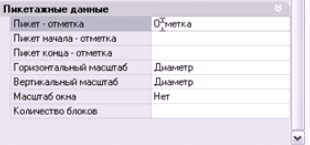

Пикетажные данные для Пикет-отметка берем из столбца Отметка

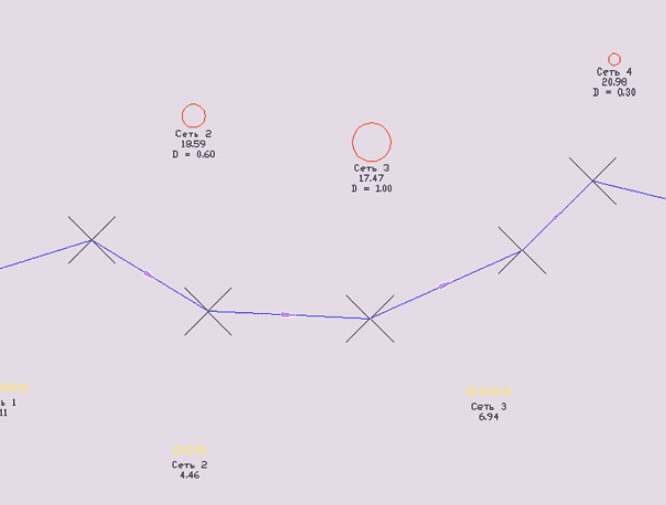

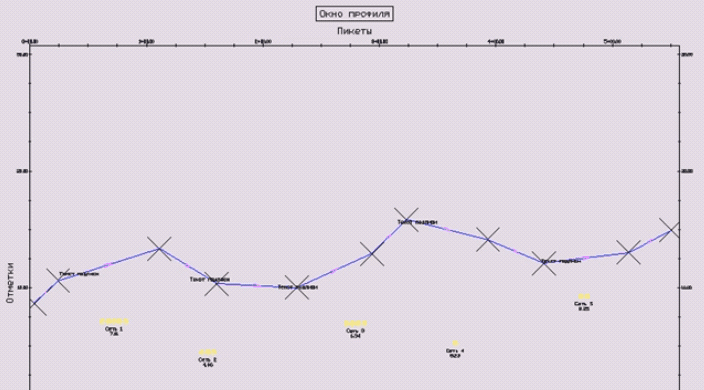

На чертеже видим результат подписывания. Отрисованные пересечки кабеля и труб.

Для труб выведен диаметр.  Для кабеля – количество жил.

Таким образом можно отображать пикетажные данные, используя их значения в качестве геометрических параметров.

Если изменить пикетажные данные в таблице, то  эти изменения будут отображаться в чертеже

Изменения динамически отображаются на чертеже. Изображения меняются соответственно установленному стилю, который использует значения пикетажных данных в качестве геометрических параметров.
