Установки линии сечения

Previous pageReturn to chapter overviewNext page

фильм

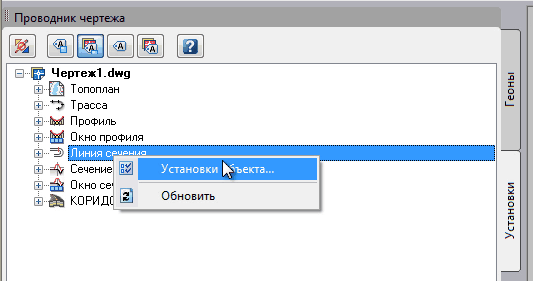

Установки линий сечения вызываются из Проводника чертежа – вкладка «Установки» – ветка «Линии сечения», а из контекстного меню «Установки объекта».

clip2531

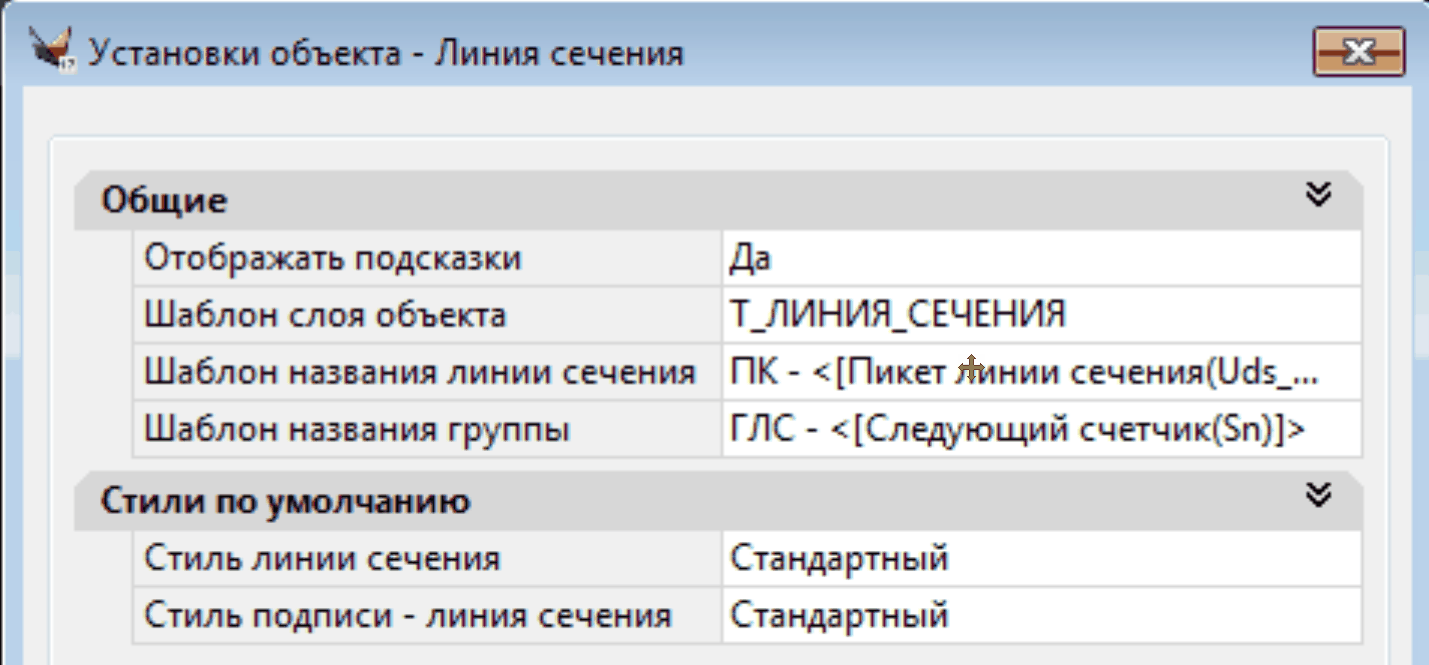

Выводится диалоговое окно «Установки объекта – Линии сечения», в котором определяются значения общих параметров и стилей по умолчанию.

clip2532

Общие параметры:

Отображение подсказки,

Шаблон слоя объекта,

Шаблон названия линии сечения для создаваемых линий,

Шаблон названия группы для создаваемых групп линий сечения.



Стили по умолчанию:

Стиль линии сечения,

Стиль подписи линии сечения.

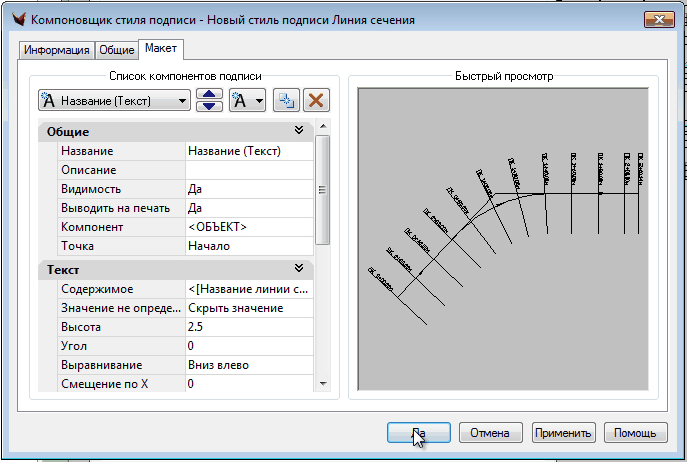

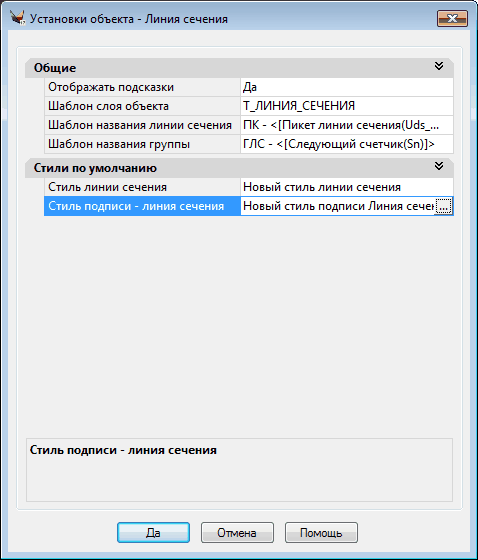

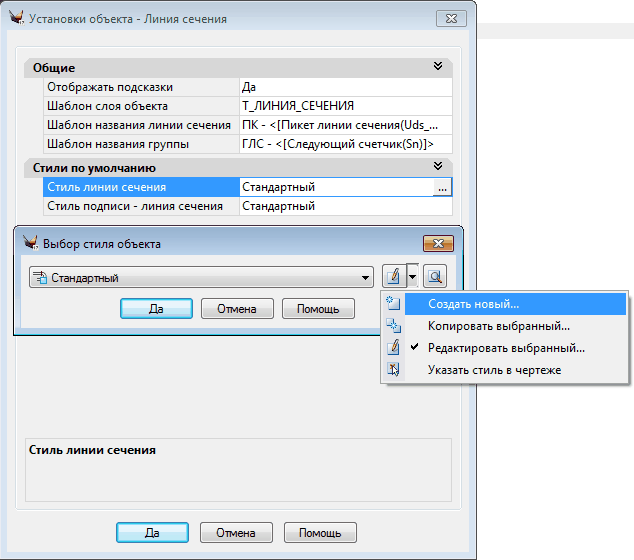

Все  параметры можно редактировать.

clip2533



clip2534

clip2535

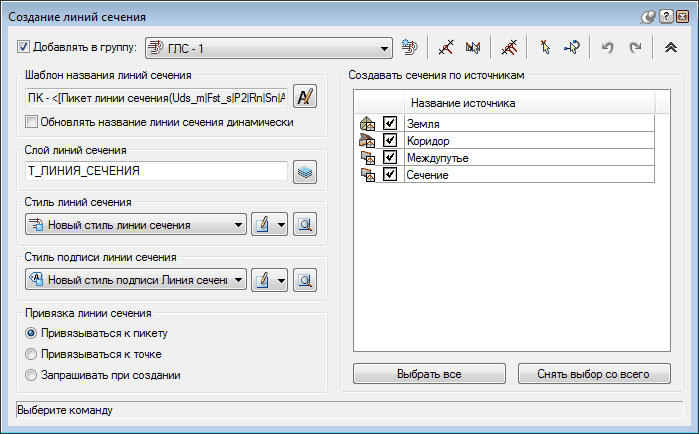

После подтверждения эти установки сохраняются, и при создании объектов значения параметров выводятся в диалоговом окне «Создание сечений».
