Стиль 2D откоса
|
<< Оглавление >> Стиль 2D откоса |

|
Диалог "Стиль 2D откоса" состоит из 3 вкладок:
•информация по стилю,
•параметры стиля откоса,
•параметры отображения компонентов откоса.

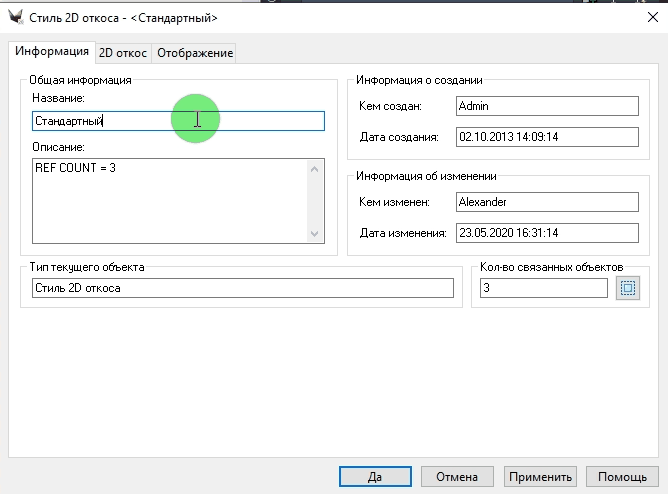

На вкладке "Информация" представлены название стиля, краткое описание стиля, информация и том, кто и когда его создал, кем и когда в последний раз стиль изменялся:
Название стиля вынесено также в заголовок окна и видно для всех вкладок.
Кроме того, указано количество объектов Откос данного стиля в чертеже. По специальной кнопке их можно выбрать.

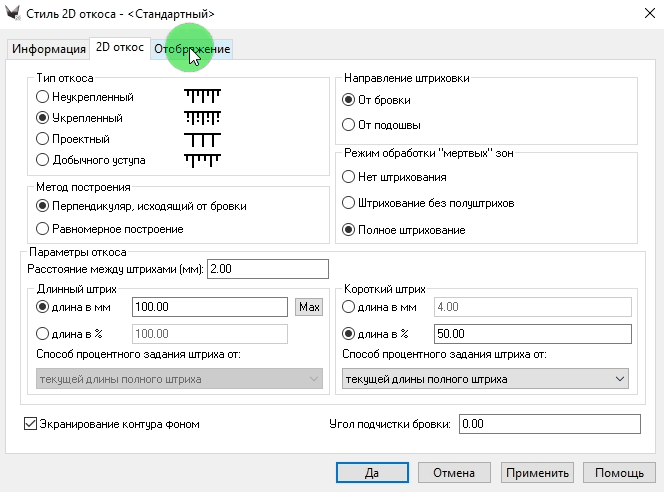

На вкладке "2D откос" устанавливаются основные параметры стиля откоса:
•его тип (укрепленный, неукрепленный, проектный или добычного уступа);
•метод построения (метод расчета штриховки);
•параметры откоса (расстояние между штрихами в мм выходного чертежа; длины длинного и короткого штрихов в мм выходного чертежа или в проценте от:
, причем каждого отдельно);
Кнопка Mах задает бесконечную длину штриха, т.е до пересечения с подошвой.
Чтоб изменить на другое, нужно вновь нажать Max.
•направление штриховки (от бровки либо от подошвы);
•режим обработки "мертвых" зон;
•флаг экранирования откоса фоном (чтобы не было видно объектов, которые находятся за откосом);
•угол подчистки бровки (отрезки линий бровки и подошвы объединяются в один прямой отрезок, если угол между ними менее угла подчистки. Должен быть от 0 до 30. При значении 0 подчистка не выполняется);

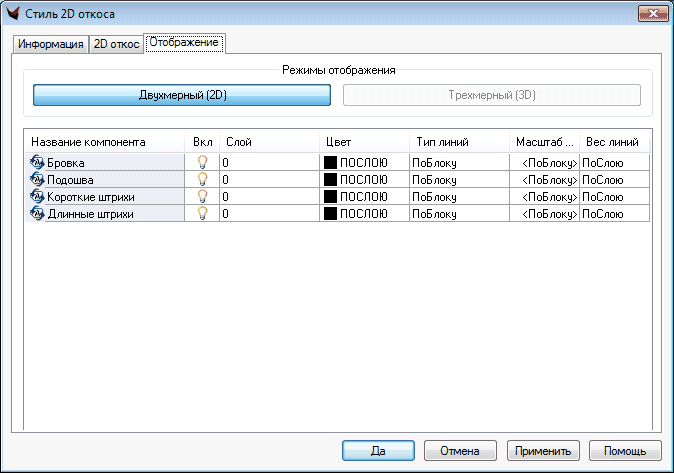

На вкладке "Отображение" задаются параметры отображения компонентов откоса: флаг включения/отключения отображения компонента, слой, цвет, тип и вес линий.
По умолчанию в чертеже присутствует стиль по умолчанию с названием "Стандартный".
Настройки стилей стандартного или созданных пользователем сохраняются при сохранении чертежа и присутствуют при открытии данного чертежа.
Кнопка Применить изменяет стиль, при этом не происходит выхода из режима редактирования. При этом изменяются все откосы в чертеже, имеющие данный стиль.
По кнопке Да, применяются все изменения стиля и все объекты в чертеже с данным стилем перерисовываются.
