Обновить проекции и оси трасс

Previous pageReturn to chapter overviewNext page

фильм

Для обновления оси и междупутья окон сечения используется функция

«Обновить данные в сечениях», которую можно вызвать как из верхнего меню Сечения

clip2643

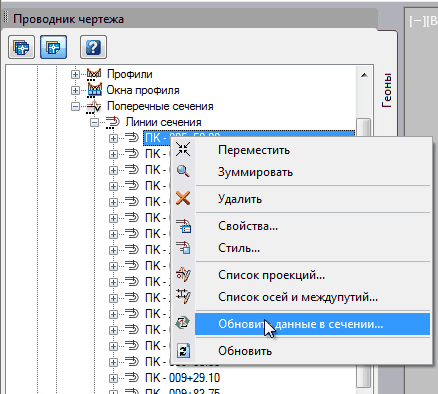

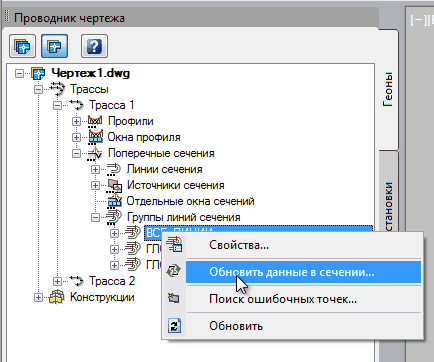

Так и из Проводника чертежа в ветке Поперечные сечения из контекстного меню для отдельной линии сечения или для группы сечений.

clip2644

clip2645

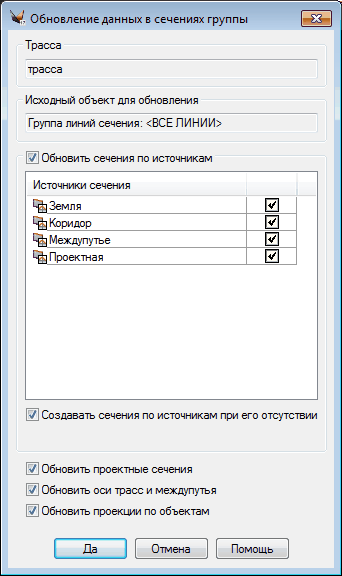

Выводится диалоговое окно, отображающее наименование текущей трассы, исходный объект и параметры обновления.

Включаем параметры обновления оси и междупутья и обновления проекции по объектам.

clip2646

После подтверждения параметров оси трасс, междупутья и проекции обновляются.
