Уточнение направления трассы на участках напряженного хода выполняют проводкой линии заданного уклона – так называемой линии нулевых работ, т. е. линии, имеющей уклон трассирования.

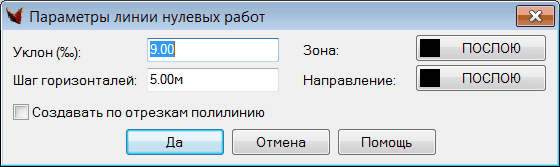

При создании горизонтального проложения линии нулевых работ выводится диалоговое окно настройки параметров.
Уклон задается в единицах в соответствии с параметрами чертежа.
По значениям Уклона и Шага горизонталей рассчитывается фиксированная длина участка горизонтального проложения.
Задаем цвет их отображения Зоны и результирующей линии направления трассы.

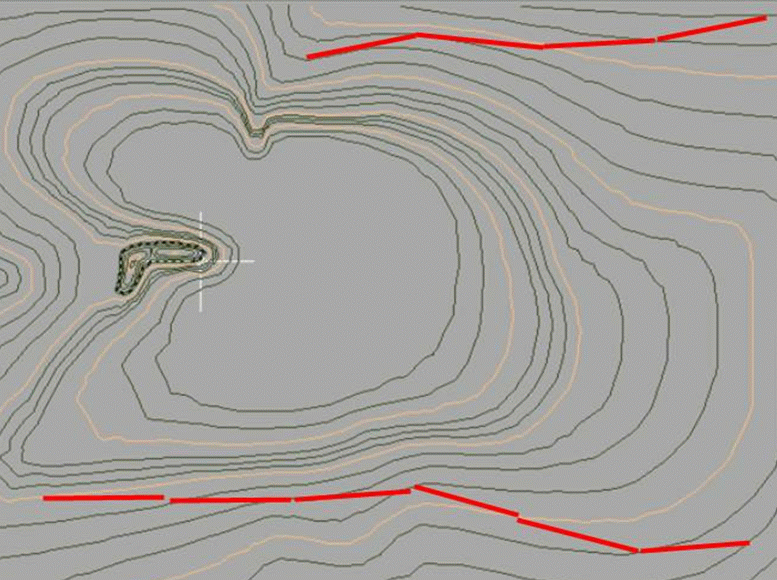

Трассирование производится по карте с включенными слоями ситуации и горизонталей, сечение которых соответствует указанному.
Указывается точка, от которой и начинается трассировка. Автоматически включается окружность заданного цвета. Трассирование производится с помощью привязки к одной из точек пересечения окружности с соседней горизонталью. При этом возможны вариантные построения, в т.ч. с учетом объектов ситуации. Необходимо, естественно, получить такое плановое положение, которое обеспечило бы последующее вписывание трассы при допускаемых радиусах кривых (т. е. без острых углов).
Трассировку заканчиваем по пустому вводу или по отмене. В конце выводится длина линии.
Если по данной линии построить сечение по поверхности, по которой построены горизонтали, получим линию заданного уклона.
