Команда настройки стилей профилей

Previous pageReturn to chapter overviewNext page

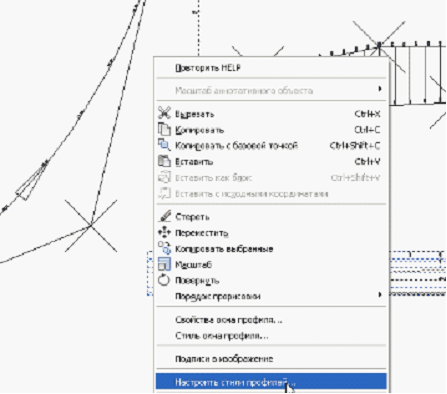

Выбираем окно профиля, из контекстного меню выбираем пункт «Настроить стили профилей».

clip0860

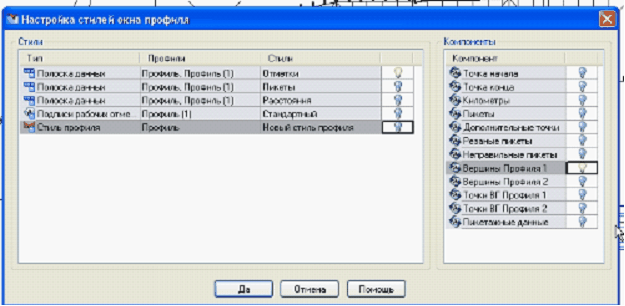

Появляется диалоговое окно с двумя списками: список стилей и список компонентов.

clip1984

В списке стилей выбираем те стили, которые будут редактироваться. Имеются стили трех типов:

стиль полоски данных окна профиля,

стиль подписи рабочих отметок профиля,

сам стиль профиля (если у этого стиля профиля включено отображение рабочих отметок в проектной графике).

В этом списке также выводится название стиля и профили, к которым он имеет отношение. Обрабатываются только те стили, которые используются для оформления профилей в данном конкретном окне профиля, а не все стили вообще. Включением лампочки отмечаются стили, которые будут редактироваться, если лампочка не включена, то стили не будут изменены.

Также поддерживаются клавиши Ctrl и Shift.

Во втором списке содержатся компоненты, изображение которых настраиваются данной командой. Это стандартный, фиксированный список, содержит в себе перечень компонент, которые применяются для трех типов стилей. Видимость компонент настраивается при помощи лампочек, что позволяет выбрать нужные компоненты.

При нажатии на кнопку Да у отмеченных стилей будут соответствующим образом настроена видимость всех компонентов. В окне профиля будут отображаться только выбранные компоненты заданного типа.

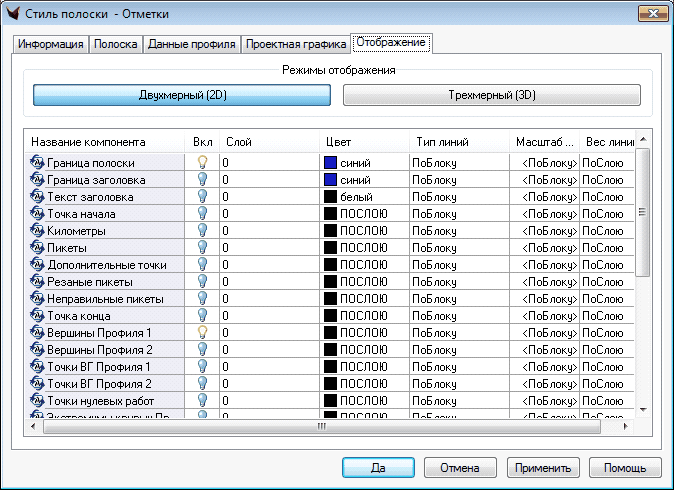

Убедиться в этом можно в Проводнике проекта, раскрыв Окно профиля -а Cтили полосок аДанные профиля и затем , выбрав нужный компонент, в диалоговом окне раскрыть вкладку Отображение.



Для примера включим стиль первой полоски данных стили и один компонент "Вершины первого профиля".

clip0862

В результате появляются отметки только под первым профилем.

clip0863

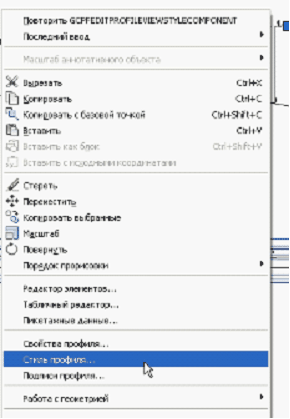

Выбираем команду "Стиль профиля" и добавляем этот стиль для наглядности.

clip0864

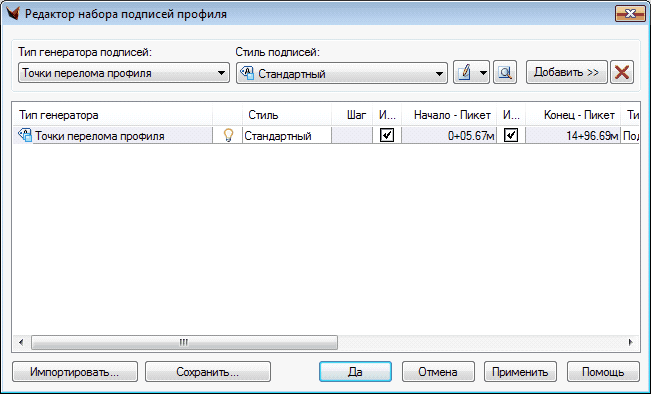

clip1985

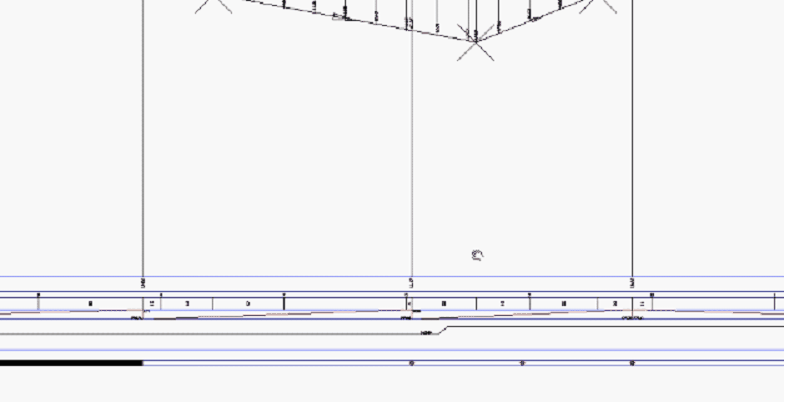

Из нижеприведенного рисунка видно, что только эти отметки остались (только этот компонент остался включенным).



clip0866

Посмотрим еще "Стили полосок", "Отметки", выбрав этот пункт из меню проводника чертежа.

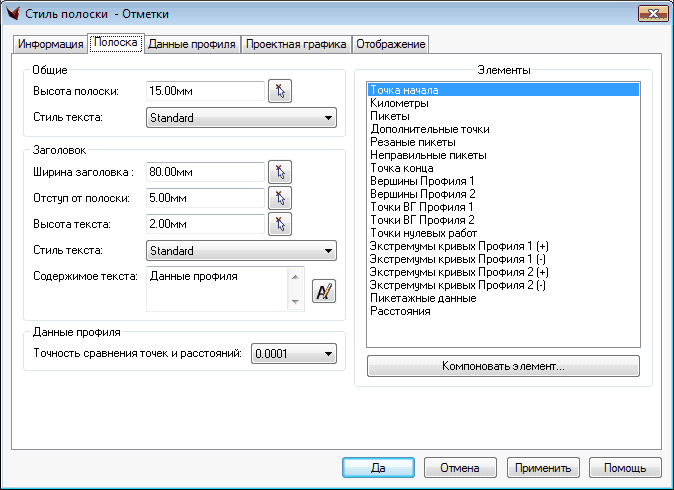

На экране появляется диалоговое окно, в котором отображаются стили полосок.

clip1986
