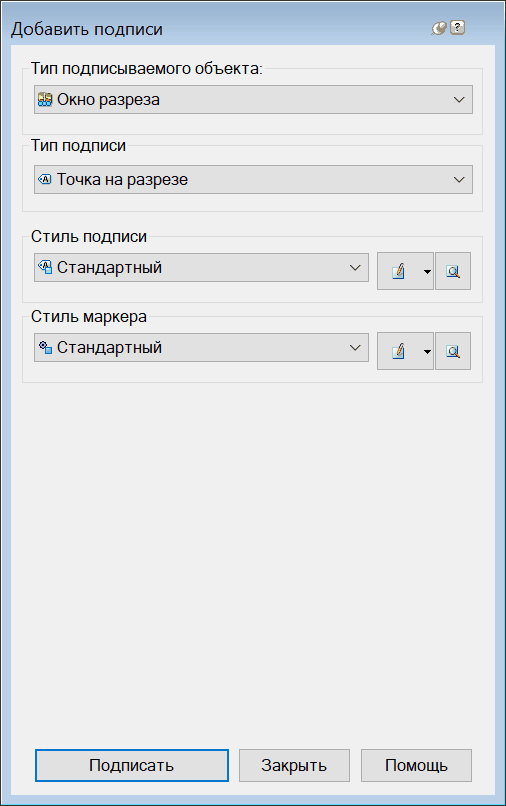

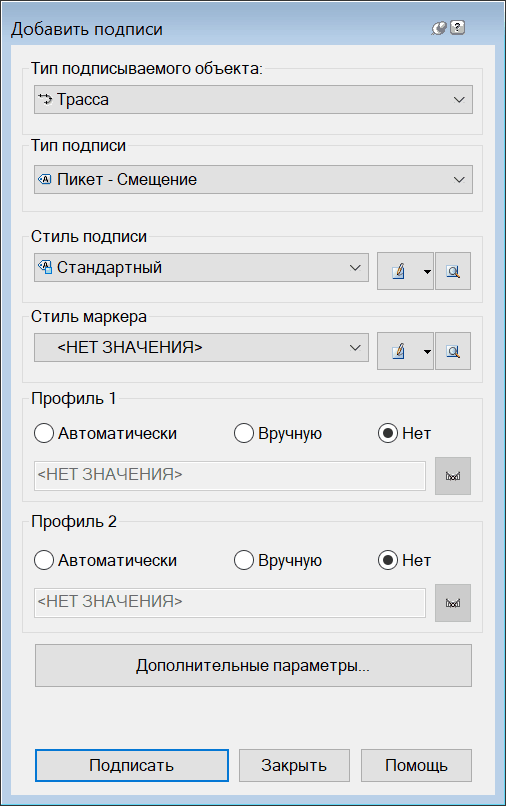

Маркеры используются в ряде стилей подписей - для точки вставки подписей (а также для обозначения точек вставки конструкций в коридорах и для обозначения некоторых видов точек в модуле ГЕОМОДЕЛЬ). Например:

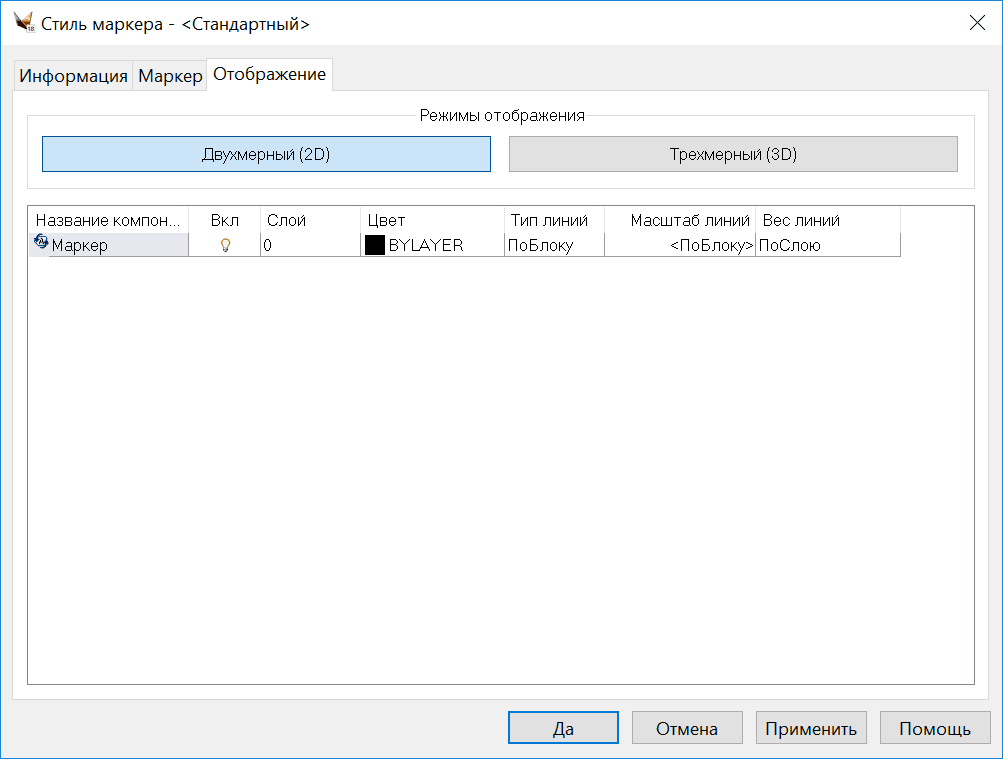

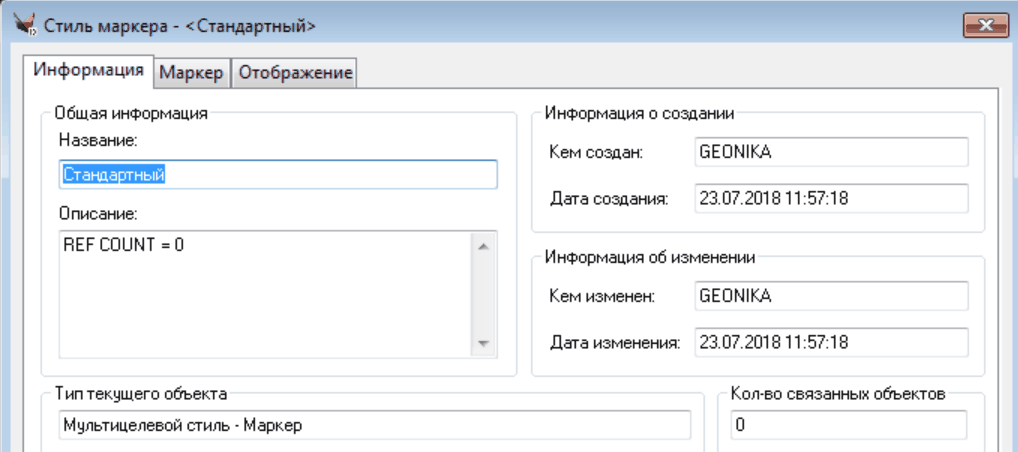

У маркера задается стиль

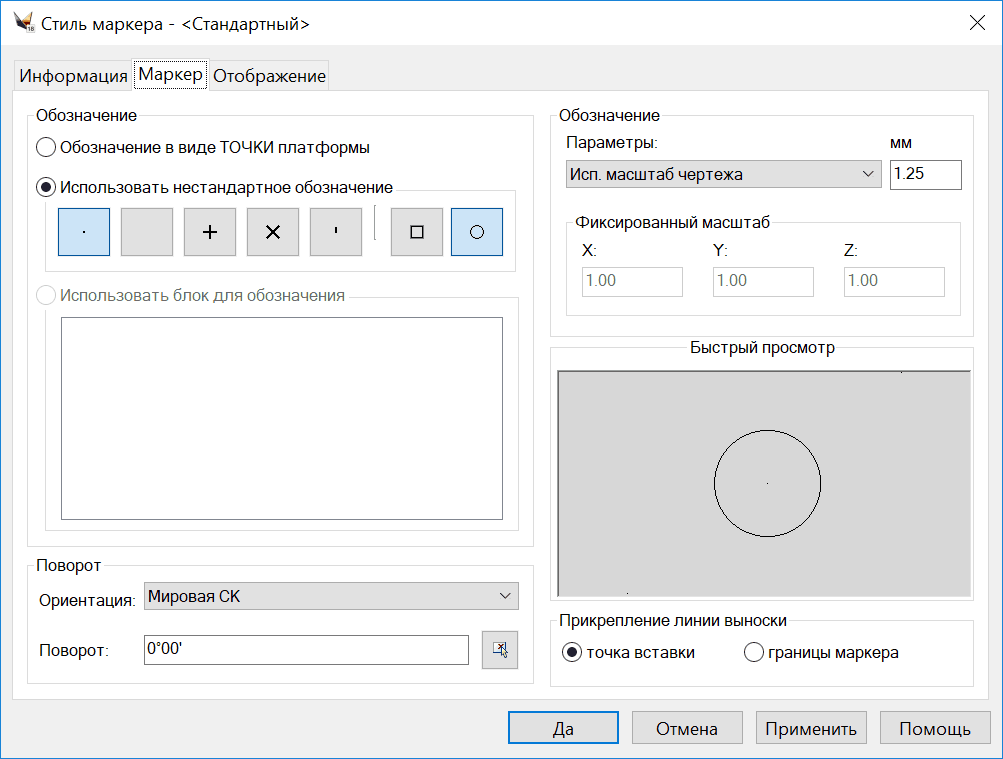

На вкладке Маркер следует указать параметры маркера:

•         тип,

•         масштаб,

•         систему координат,

•         угол поворота,

•   прикрепление линии выноски.

В качестве маркера используется либо точка (_pdmode, _pdsize) - согласно настройкам чертежа, либо нестандартное обозначение, либо блок чертежа. Во втором и третьем случае действует система параметров, представленная на форме.



Редактировать можно либо из Проводника чертежа (Маркеры Стили), либо из Менеджера свойств соответствующего объекта, например, подписей.
