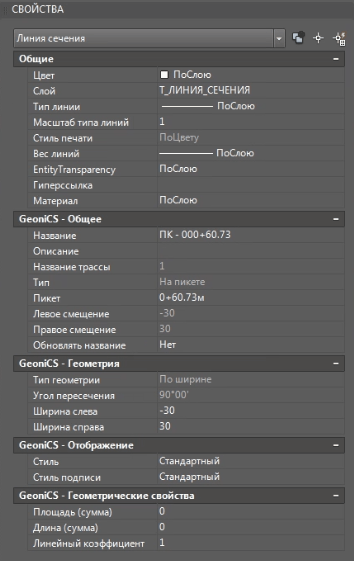

<< Оглавление >> Навигация:  СЕЧЕНИЯ (черные, красные, коридоры) > Черные сечения > Линии сечения > Редактирование > Свойства линии сечения (менеджер свойств)

Группа «Общее»

1. Название – string; Не редактируемое;

2. Описание – string; Не редактируемое;

3. Название трассы – string; не редактируемое

4. Тип – enum; не редактируемое; значения: «На пикете», «На точке»

5. Пикет – string (пикет); Редактируемое только для типа «На пикете»;

6. Координата Х – Double; Редактируемое только для типа «На точке»;

7. Координата Y – Double; Редактируемое только для типа «На точке»;

8. Левое смещение – Double; Не редактируемое;

9. Правое смещение – Double; Не редактируемое;

  10. Обновлять название - Да, Нет.

Группа «Геометрия»

1. Тип геометрии – String; Не редактируемое; значения: «По ширине», «По полилинии», «По съемочным точкам».

2. Угол пересечения – String (угол); Не редактируемое.

3. Ширина слева – Double; Редактируемое; Только для геометрии «По ширине».

4. Ширина справа – Double; Редактируемое; Только для геометрии «По ширине».

5. Количество вершин – Int; Не редактируемое; Только для геометрии «По полилинии».

Группа «Отображение»
