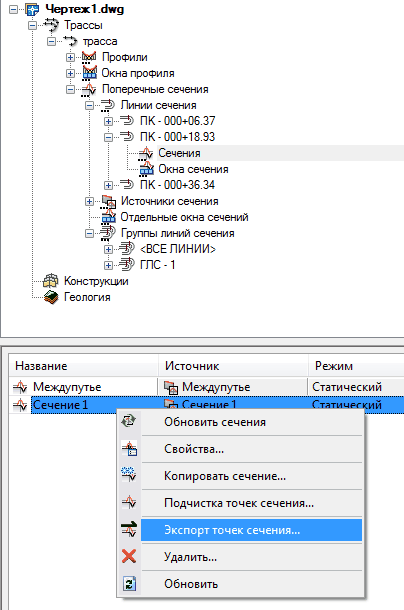

Вначале рассмотрим команду экспорта сечений. Вызвать ее можно для конкретного сечения из Проводника чертежа ветки «Сечения», выбрав нужную линию, нажимаем «Экспорт сечения».

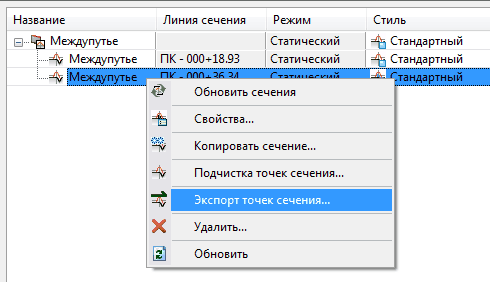

Можно также вызвать команду, выбрав конкретный источник. Затем находим нужное сечение и вызываем команду.

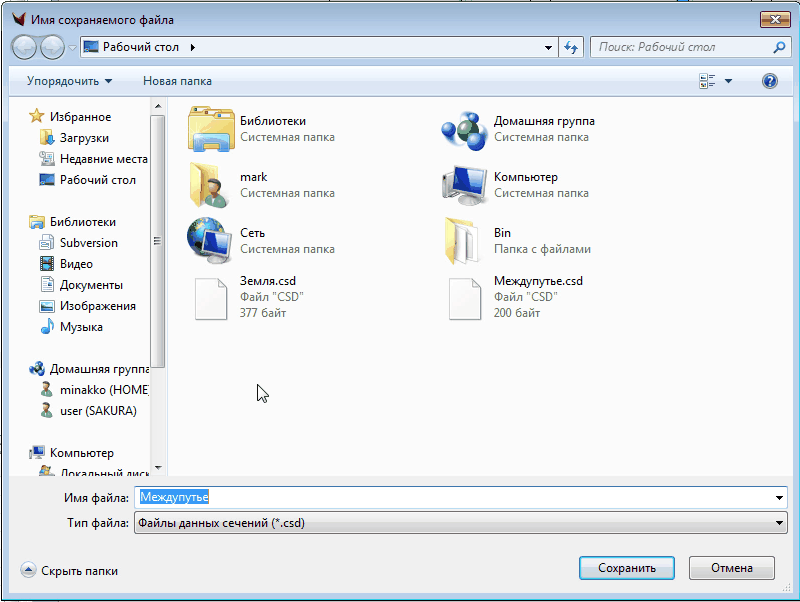

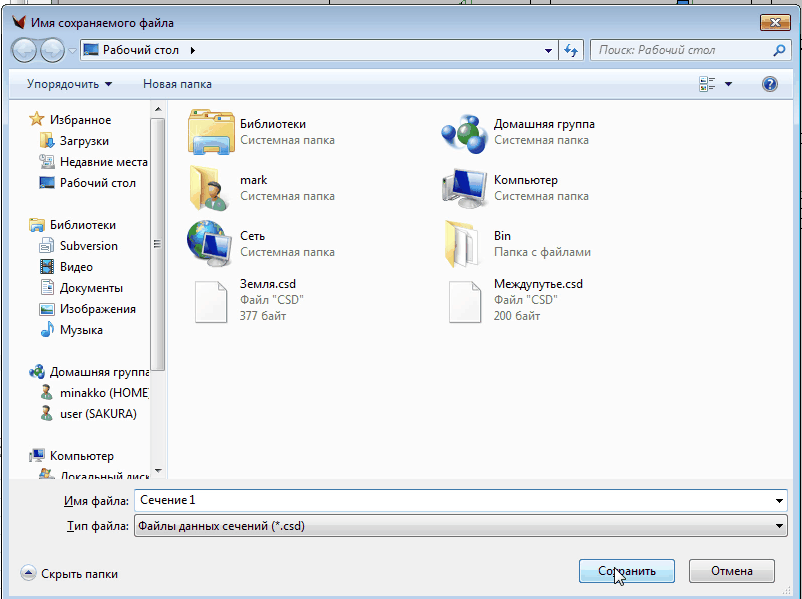

После вызова команда запрашивает название файла, в который будут экспортированы точки сечения.

Указываем название файла и сохраняем его.

После этого можно импортировать точки этого сечения.

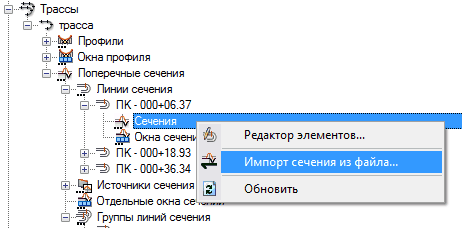

Вызов осуществляется из проводника чертежа, ветка «Сечения».

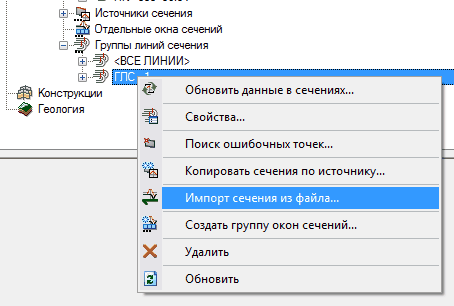

Можно вызвать эту команду для группы линий сечения.

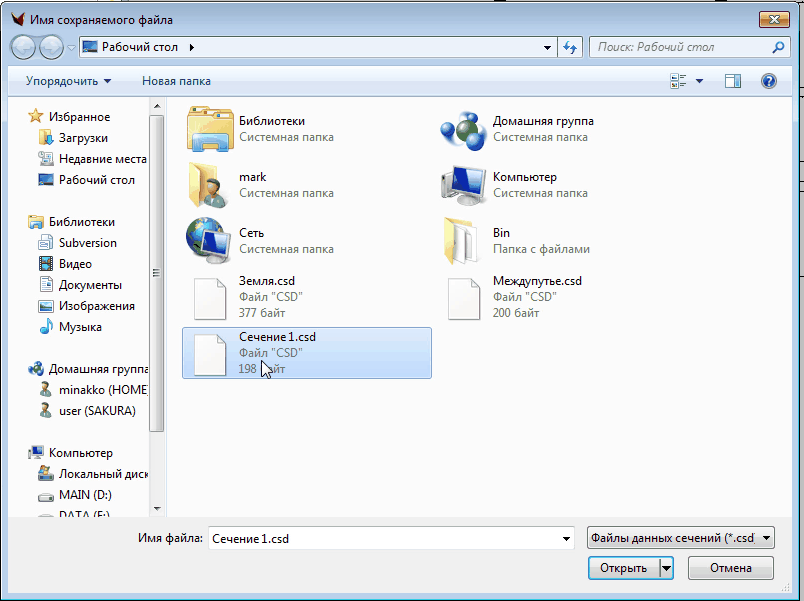

После вызова команды она запрашивает файл с точками сечения. Выбираем этот файл.

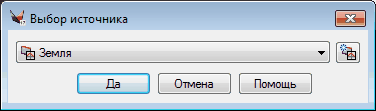

Далее появляется окно «Выбор источника».

Выбирается источник из выпадающего списка

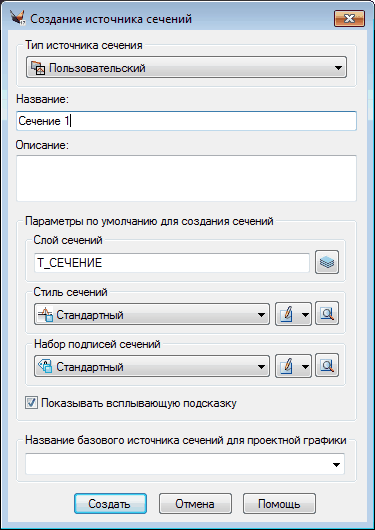

Либо создается новый источник

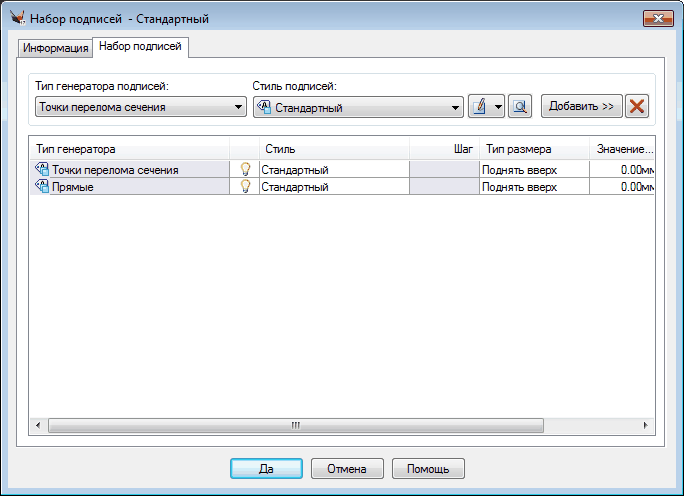

Вводим название сечения, указываем настройки сечения, такие как, набор подписей, стиль, показывать ли всплывающую подсказку.
