Создание поверхности из 3D граней

Previous pageReturn to chapter overviewNext page


Поверхность в открытом Проекте можно создать из отрисованных в чертеже трехмерных граней (графических примитивов 3DFACE). Вершины этих трехмерных граней должны находиться на реальных отметках Z.

Эти грани могли быть созданы любыми пакетами, а также вручную средствами платформы или прочитаны и отрисованы из файла.



Также их можно получить, расчленив (_Explode) Многогранную сеть.

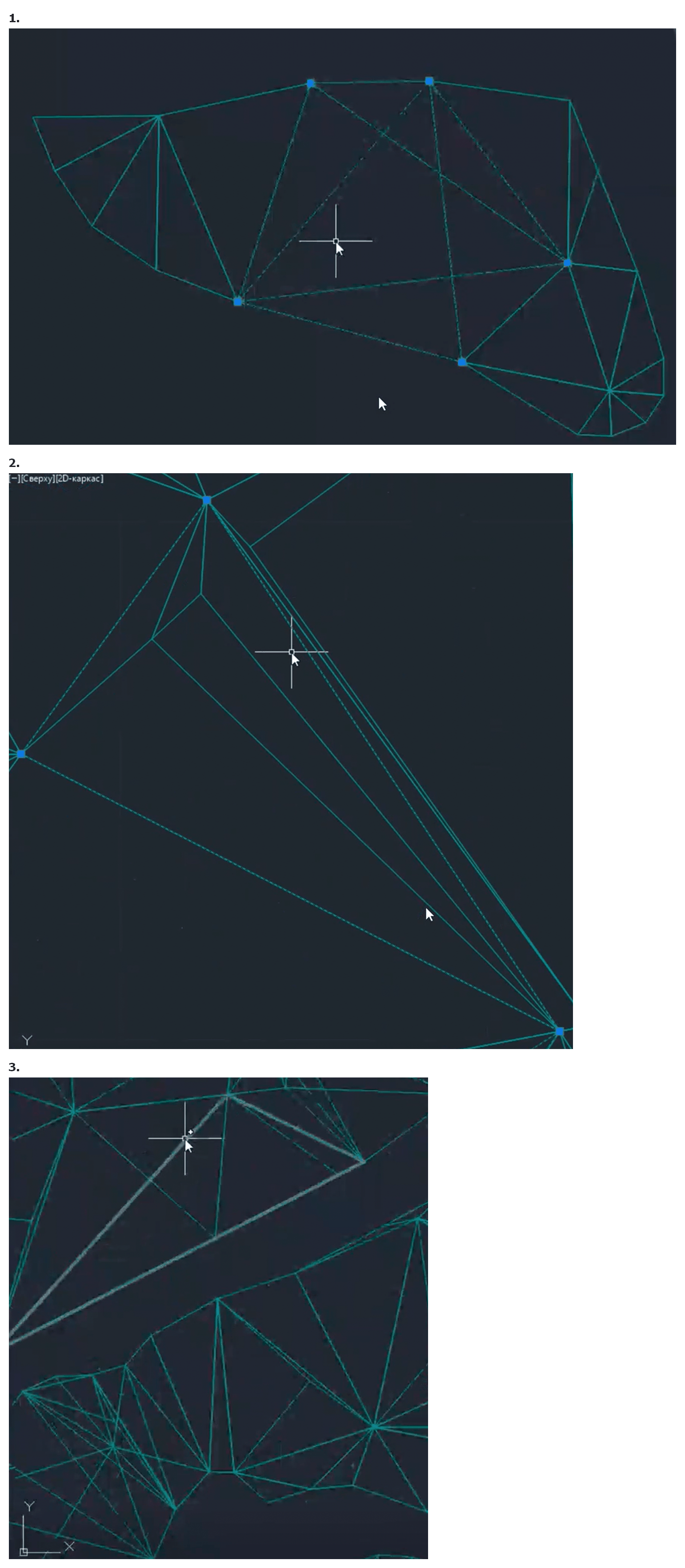

Обращаем внимание: будут восприняты именно грани, а не точки, т. е. будут сохранены все сделанные ранее флипы и другие операции редактирования.

Т.е. получается поверхность, абсолютно идентичная набору граней в чертеже.

При этом в Проводнике в созданную поверхность в качестве входных данных подается текстовый файл с координатами вершин – может, когда-нибудь нужно будет ее перестроить.

Важно – при перестройке поверхности ее вид в общем случае ИЗМЕНЯЕТСЯ (будет построена триангуляция Делоне).



В процессе создания запрашивается имя создаваемой поверхности и ее описание (необязательно).

clip1233

Объекты можно выбрать по слою (обычно грани находятся на одном слое) или обычным способом (указывая примитивы).

Поверхность создается в проекте, и с ней можно работать обычным образом.

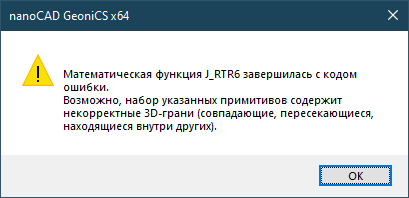

При большом числе граней процесс занимает значительное время, т.к. выполняется большое число проверок

clip2825

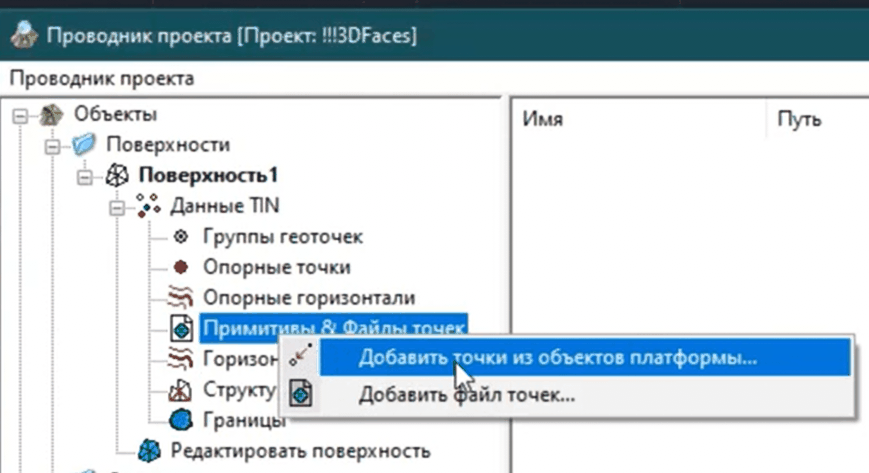

Можно создать по граням как примитивам, но совпадения не будет - будет построена триангуляция Делоне (алгоритм как Импорт из LandXML).
