Присоединение мелких контуров, получившихся в результате обрезки квадратов по границе, к соседним квадратам стандартного размера. Основной принцип: меньшие по площади контуры "вливаются" в большие, а номер колонки таблицы подсчета объемов грунта для получившегося контура берется из расширенных данных большего контура.
Для объединения двух соседних контуров, в ответ на запрос Укажите общее ребро двух контуров /Отмени <Ребро>: необходимо указать мышью на общее ребро двух объединяемых контуров.
 До объединения контуров. |
После объединения контуров. |
Если необходимо отменить результаты объединения контуров, выберите опцию Отмени.
Программа работает в цикле, поэтому для выхода из программы объединения контуров в ответ на запрос Укажите общее ребро двух контуров /Отмени <Ребро>: нажмите клавишу Enter.
ПРИМЕЧАНИЕ. Объединять контура желательно по вертикали или так, чтобы вертикальные границы получившейся колонки не попадали в пределы соседних колонок.
ПРИМЕР:
|
|
|
|
|
|
|
|
|
|
x 1
|
2
|
|
|
|
3 |
|
|
3 |
|
|
|
|
|
|
|
|
|
|
|
к о л. 1
|
к о л. 2 |
К Ол.3 |
|
к о л. 1 |
К О л. 2 |
к о л. 3 |
|
К О Л. 2 |
к о л. 3 |
x – точка указания общего ребра. |
|
|
|
|
|
|
|||
Номер колонки у суммарного контура №3 устанавливается по номеру большего контура – №2. В приведенном примере в результате объединения контуров левая граница второй колонки (кол.2) попала в пределы первой колонки (кол.1), что может привести к созданию графически некорректной таблицы суммарных объемов. Для исправления сложившейся ситуации необходимо объединить остальные контура первой колонки с соответствующими (по горизонтали) контурами второй колонки.
ВНИМАНИЕ: слияние контуров необходимо выполнять до простановки блоков отметок. Если Вы решили объединить контура после того, как были проставлены отметки, Вам следует повторно выполнить пункт меню [2. проставить отметки]. При повторной простановке отметок старые блоки отметок стираются автоматически.

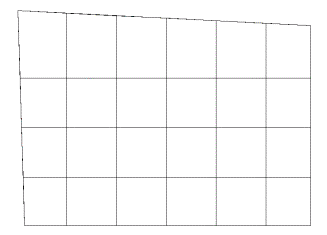

Рис. Пример сетки квадратов после объединения контуров.
