<< Оглавление >> Редактирование 3D-ограждений |

|
Забор с воротами можно копировать, переносить, обрезать, создавать подобия – стандартными командами Автокада.
При редактировании в плане можно выбрать ограждение (оно подсвечивается) и
•вставить в указанное место ворота (калитки) заданной ширины (указание визуальное или значение в командной строке). Если ворота указанной ширины нельзя вставить, операция просто не выполняется,
•изменить их ширину,
•удалить их,
•изменить направления штрихов.
Операции редактирования зациклены.
При выборе объекта ручки возникают на вершинах и в середине ворот. Как и для полилиний, через Shift можно выбрать несколько ручек.
Есть возможность редактировать ограждение с помощью редактора элементов.
- Ворота не перемещаются по ограждению
Эта возможность была временно убрана, потому что при выводе ручек на воротах портилась основная линия ограждения. Теперь это можно сделать, только удалив ворота и вставив новые на нужное место. В будущем (в новых версиях), возможно, мы все-таки восстановим эту возможность.

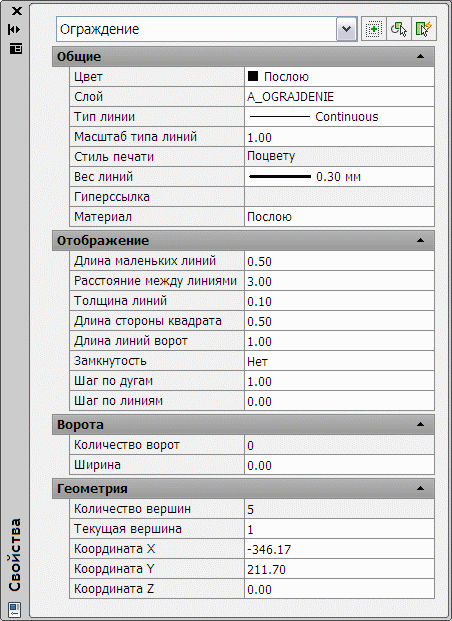

Редактировать показатели объекта можно с помощью стандартного окна свойств. При этом можно перемещаться по вершинам и воротам.
Имеется пункт Изменение направления штрихов.
