Автоматическая разбивка большого генплана на листы
|
<< Оглавление >> Автоматическая разбивка большого генплана на листы |

|
Следующим шагом после создания макета является «прорезывание» в нем вьюпортов (видовых экранов). Фактически, это создание в листе оформления пространства листа (оформления) примитивов VIEWPORT.
Типы оформления в соответствии с разделами проекта
3.0.2. Типы автоматической разбивки
Все типы автоматической разбивки – «площадочный» (встык и внахлест) и линейный (оформление трасс) идеологически одинаковы.
Для наглядности предусмотрено изображение в пространстве модели прообразов разбивки видовых экранов, размещаемых на отдельном слое.
1. Главный диалог
Содержимое слоя макета, разбивка на страницы, граница, оформление штампов.

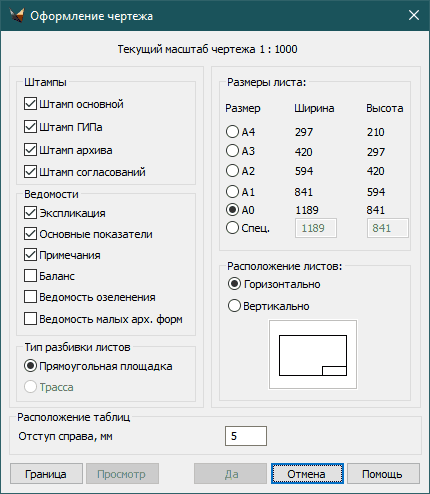

Появляется главный диалог для установки параметров разбивки
Параметры для разных оформлений устанавливаются по умолчанию.
3.1.1. Указание информации
В диалоговом окне необходимо:
•выбрать, на каком языке и по каким ГОСТам (российским или украинским) необходимо оформить листы;
•указать перечень необходимых на чертеже штампов;
•заполнить атрибуты основной надписи и других выбранных штампов. По окончании заполнения атрибутов каждого из штампов нажмите OK. Основной штамп, штамп ГИПа, экспликация – являются блоками с атрибутами.
ВНИМАНИЕ: если площадка слишком большая и при оформлении чертежа получается несколько листов, то при заполнении основной надписи вместо номера первого листа 1234.РП.001-ГП желательно указать 1234.РП.???-ГП, тогда штампы на последующих листах (если таковые имеются) будут пронумерованы автоматически:
1234.РП.001-ГП
1234.РП.002-ГП
1234.РП.003-ГП и т.д.
Количество вопросительных знаков задает ширину поля для номера листа ?? – 01, ??? – 001, ???? – 0001. Нумерация листов ведется справа налево и сверху вниз.
Линии совмещения листов и надписи на линиях совмещения генерируются программой автоматически.
Тексты примечаний представляют собой обыкновенные текстовые файлы, находящиеся в каталоге TXT:
gor_plan.txt примечания к листу «Горизонтальная планировка»;
org_rel.txt примечания к листу «Организация рельефа»;
pl_zem_m.txt примечания к листу «План земляных масс»;
sv_pl_is.txt примечания к листу «Сводный план инженерных сетей»;
pl_bl_te.txt примечания к листу «План благоустройства территории».
При необходимости можно отредактировать эти файлы в любом текстовом редакторе по своему усмотрению до начала оформления чертежа.
Все блоки штампов оформления и экспликации хранятся в каталоге BLK. Имена блоков оформления по российским ГОСТам имеют окончание «_r», а по украинским «_u». При необходимости все блоки оформления чертежей могут быть легко отредактированы под требования пользователя.

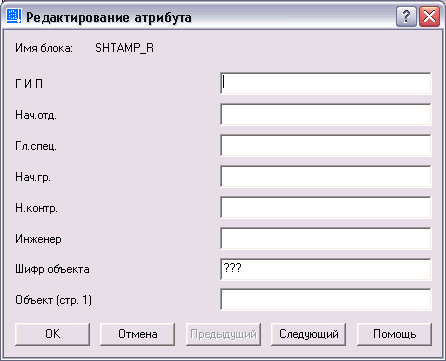

Рис. Заполнение атрибутов основной надписи.
В работе: поддержка нумерации листов вида 1.1, 3.1, 3.2. Пока проставить нужную нумерацию придется вручную: выбирать последовательно блоки основного штампа и вводить нужные значения в диалоговом окне редактирования атрибутов в поле "Шифр объекта".
3.1.2. Типы разбивки, граница
Параметры и граница разбивки задаются в произвольном порядке. Но пока граница не задана, кнопки «Просмотр» и «Да» недоступны.
Граница задается в виде прямоугольника , который охватывает нужную часть модели.
Необходимо указать левую нижнюю и правую верхнюю точки чертежа. При повторном вызове программы при необходимости можно задать новые точки области оформления. Хотя крайне желательно придерживаться единой разбивки для всего проекта.
После указания границы происходит разбивка на страницы. Разбивка выполняется слева-направо сверху-вниз в указанной области модели.
Далее нужно выбрать желаемые параметры листа: размер и расположение листов (горизонтальное или вертикальное).
Затем нужно подтвердить или отменить предложенную разбивку на листы. Разбивка на листы отображается красными прямоугольниками.
Если разбивка подходит, необходимо указать пустые листы, которые не будут оформляться (в которые ничего не попало). Для этого необходимо указать левой клавишей мышки внутрь пустых листов. Пустые листы помечаются красными диагональными «крестами». Повторное указание в пустой лист включает его в оформление. По окончании указания пустых листов нажмите клавишу Enter;
Разбивку можно передвинуть, а также удалить ненужные листы.
В программе оформления чертежей имеется диагностика некоторых ситуаций:
"Число листов = NNN шт. превышает max. значение = 64 шт. Увеличьте формат листа!"
"В лист формата A4 не вмещаются блоки оформления. Увеличьте формат листа!"
Параметры фиксируются в системе после нажатия кнопки «Да».
В результате получаем оформление со штампами и т.д. и т.п.
3.1.3. Разбивка «встык»
«Наглядная» разбивка позволяет быстро вычертить большой чертеж стык встык для последующей склейки бумажных частей в одно целое. Этот тип разбивки применяется, если само по себе оформление (рамки, штампы, примечания и прочее) пользователю не нужно, а важно только изображение объекта на бумаге целиком.
3.1.4. Разбивка чертежей трасс
В работе – возможность оформления чертежей трасс (например, чертежей автомобильных или железных дорог, трубопроводов и т.п.).
В этом случае разбивка листов выполняется по несколько иным принципам, чем больших площадок. И для оформления листов трасс нужно своё оформление:
У пользователя запрашивается высота листа (как в старом оформлении профилей), после чего эта высота пересчитывается на вьюпорт в «чистоте» за вычетом рамки оформления и небольших полос, и получившейся высотой набросываются прямоугольники на план трассы. Т.е., не меняя высоты, пользователю дается возможность накрыть трассу прямоугольниками, причем можно задавать их длину и угол поворота, а также перемещать их по плану (см. рисунок). В системе этот процесс будет реализован как «автоматический».
Каким образом оформляется надписывание стыковки листов? На чертежах наносятся линии совмещения листов (черные линии на картинке выше). Эти линии обычно перпендикулярны касательной к оси трассы в точке пересечения, но бывают и другие варианты, когда эта линия «налазит» на какие-то важные объекты. Итак, эта линия подписывается на одном чертеже: «Линия совмещения с листом № 2», а на втором «Линия совмещения с листом № 1», ну и так далее. Причем на каждом листе видны только соответствующие надписи. Т.е. в случае первой стыковки на каждом из чертежей не видны сразу обе надписи. Очевидно, это сделано придется через задание соответствующих слоев.
Далее для таких листов, после их масштабирования, «поворота» и панорамирования, выполняется оформление: рамки, штампы, примечания и др.
В этом случае длина листа должна быть кратна размеру формата A4 – 210 мм.
