Красные горизонтали по проездам
|
<< Оглавление >> Красные горизонтали по проездам |

|
Данная команда используется временно – до создания геона Трехмерный проезд, который будет врезаться в поверхность.
Команда позволяет получить красные горизонтали по проездам (с учетом типа поперечного профиля: двускатный, односкатный, бордюры, тротуары).

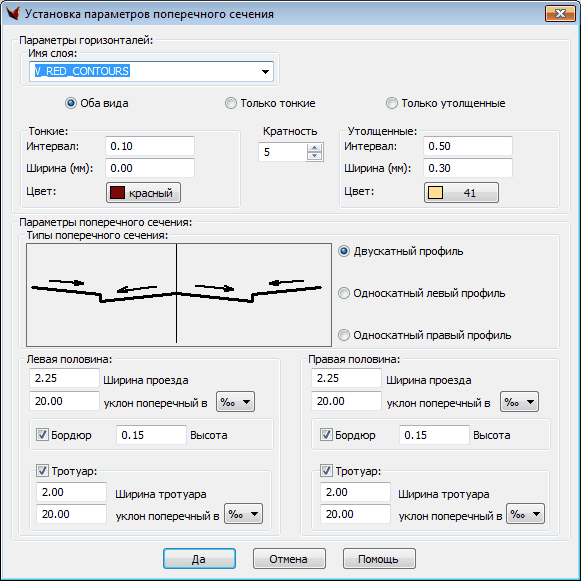

После запуска выводится диалоговое окно
Можно задать следующие параметры отрисовки красных горизонталей:
• имя слоя для отрисовки красных горизонталей. По умолчанию предлагается «V_RED_CONTOURS». Имя слоя можно также выбрать из списка существующих слоев или задать свое;
• вид горизонталей (тонкие, утолщенные, оба вида), кратность, а для каждого вида -
• интервал – шаг трассирования красных горизонталей в метрах. По умолчанию предлагается шаг (сечение) горизонталей 0.10 м;
• если выставлен флаг утолщения горизонталей, то можно задать кратность утолщенных горизонталей (по умолчанию предлагается 5), цвет утолщенных горизонталей и величину утолщения в миллиметрах на твердой копии чертежа (по умолчанию предлагается 0.3 мм);
• цвет отрисовки горизонталей;
• тип поперечного сечения проезда (двускатный, односкатный левый, односкатный правый);
• отдельно для левой и правой половины проезда можно задать ширину и поперечный уклон проезжей части, наличие и высоту бордюра, наличие тротуара, его ширину и поперечный уклон.
После окончания установки параметров в диалоговом окне для начала отрисовки горизонталей нажмите кнопку Да:
Программа отрисует красные горизонтали, если указать две опорные точки (или уклоноуказатель, их соединяющий), между которыми необходимо будет построить горизонтали. (В дальнейшем можно будет просто указывать трассу.)
Каждая горизонталь будет отрисована на своей отметке Z в трехмерном пространстве. Для выхода из программы нажмите кнопку Да (или Отмена).

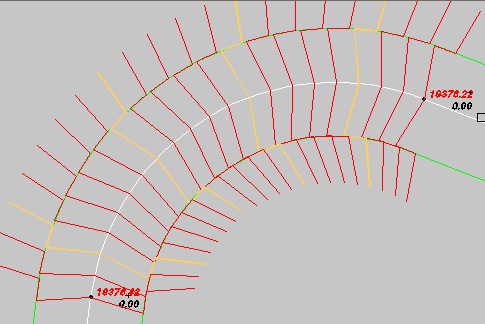

Выполняется обработка и участков проездов с радиусами. Вид горизонталей – такой же, как на прямолинейных участках, только они развернуты перпендикулярно дуге.
Далее эти горизонтали Вам придется вручную сопрягать на перекрестках, передвигая, удлиняя или укорачивая горизонтали с помощью ручек, но без указания точных привязок, удлиняя до краев проезда командой _EXTEND или обрезая по заданной кромке командой _TRIM. Пользоваться объектными привязками желательно только в том случае, если Вы хотите соединить две горизонтали с одной отметкой. Объектные привязки к другим примитивам сбивают отметку Z у привязываемой вершины горизонтали. Горизонтали удобно удлинять с помощью команды _EXTEND, например, до границы проезда на закруглениях, или обрезать по заданной кромке с помощью команды _TRIM. Можно также использовать команду _FILLET.
Если Вы ходите отразить поперечный профиль проездов в модели красного рельефа, то следует полученные красные горизонтали включить в поверхность в качестве структурных линий. Затем превратить отрезки кромок проездов в полилинии с заданием длины хорды аппроксимации дуг 1-2 м и задать ширину 0.3 мм. Реструктуризировать по полученным полилиниям красную триангуляцию. Стереть треугольники красной триангуляции, попавшие после реструктуризации внутрь кромок проездов. Рассчитать красную триангуляцию по проездам в пределах кромки границ и отрисовать ее на слое красной триангуляции. Для того чтобы автоматически получить границу расчета этой триангуляции, воспользуйтесь пунктом меню [Красная ТРИАНГУЛЯЦИЯ_Формирование границ]. Отредактируйте полученные границы при необходимости. Объединить трехмерные полилинии границ можно с помощью пункта Объединить 3D полилинии. Красную триангуляцию по проездам можно рассчитать и без учета границ. А после ее отрисовки в чертеж, с помощью команды _ERASE вручную стереть все лишние 3D грани, не относящиеся к проездам. Причем команду отрисовки горизонталей по проездам можно использовать и для отрисовки горизонталей между любыми двумя опорными точками, не обязательно лежащими на осях проездов.
Далее эти горизонтали можно непосредственно подавать на триангуляцию в качестве опорных горизонталей. Правда, полученные в результате расчета горизонтали могут не совпадать с исходными горизонталями по проездам (структурными линиями) – приходится подфлиповать.
А в принципе, проезды должны решаться структурными линиями, и полученные в результате горизонтали – совпадать с горизонталями по проездам. См. Решение проездов структурными линиями
Примечание 1. Пункт отрисовки горизонталей по проездам можно использовать и для отрисовки горизонталей между любыми двумя опорными точками, не обязательно лежащими на осях проездов.
Примечание 2. На кривых участках проезда на больших уклонах опорные горизонтали отображаются некорректно, концы горизонталей отступают от кромок проезда. Если уклоны приближены к реальным, то этого не наблюдается. Это неточности алгоритма (по дугам рассчитываются горизонтали как на линейных сегментах, только они развернуты перпендикулярно дуге).
