<< Оглавление >> Быстрое редактирование отметок опорных точек. Редактирование уклоноуказателей |

|
Команда позволяет редактировать отметки опорных точек и уклоноуказателей.
Редактирование отметок приводит к изменению данных как в Проекте, так и в чертеже.
После выбора этого пункта меню появляется запрос: Укажите опорную точку или уклоноуказатель:.
Далее, в зависимости от выбора пользователя, редактирование может проходить по двум сценариям:
1) Пользователь выбрал для редактирования опорную точку. Появляется диалоговое окно, в котором можно изменить значение отметок опорной точки.
После указания клавиши Да диалогового окна происходит перерасчет значений опорной точки и связанных с ней уклоноуказателей (если такие есть). Данные изменения отображаются на экране.
2) Пользователь выбрал для редактирования уклоноуказатель. Появляется диалоговое окно, в котором можно изменить значение уклона и его направления, красных (или рабочих) отметок опорных точек, связанных с выбранным уклоноуказателем. С помощью клавиши-переключателя можно выбрать одну из точек, значения которой необходимо модифицировать, в то время как вторая точка становится базовой (закрепленным шарниром) и ее значения редактировать нельзя.

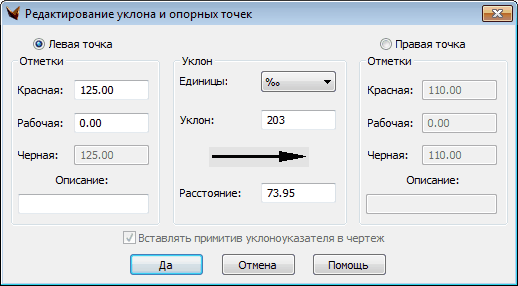

Рис. Редактирование уклоноуказателя.
После указания клавиши Да диалогового окна происходит перерасчет значений уклоноуказателя, задающей его связанной опорной точки и всех уклоноуказателей, связанных (смежных) с ней. Данные изменения отображаются на экране. Для изменения направления уклона задайте необходимое значение со знаком минус.
ПРИМЕЧАНИЕ. Если при выполнении функцией будет установлено, что какой-либо из уклоноуказателей не имеет смежной с ним опорной точки, то этот уклоноуказатель будет удален из чертежа (т.к. такой уклоноуказателя не может быть использован в дальнейшем). После этого будет выдано сообщение о том, что связи восстановлены.
Если опорные точки планировки, связанные уклоноуказателями, перемещаются, то программа автоматически переместит также и уклоноуказатели, и автоматически пересчитает значения их атрибутов: уклон и расстояние.
Открыт для редактирования в диалоговом окне простановки (редактирования) уклоноуказателя параметр Расстояние между опорными точками.
При редактировании этого параметра происходит пересчет местоположения и красной отметки открытой для редактирования опорной точки (при этом величина уклона остается прежней).
Примечание: если редактируемая точка имела тип опорная точка на оси проезда, при редактировании расстояния этот тип сбрасывается (точка получает тип опорная точка планировки) и местоположение рассчитывается по прямой.
Уклоноуказатель можно выбрать и вызвать выпадающее меню по щелчку правой кнопкой мыши.
Из него можно вызвать команду Редактировать уклоноуказатель...
В работе – команда позволит редактировать и геоточки.
В работе: фиксировать уклон, редактировать одну из точек и менять другую.
